Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
11

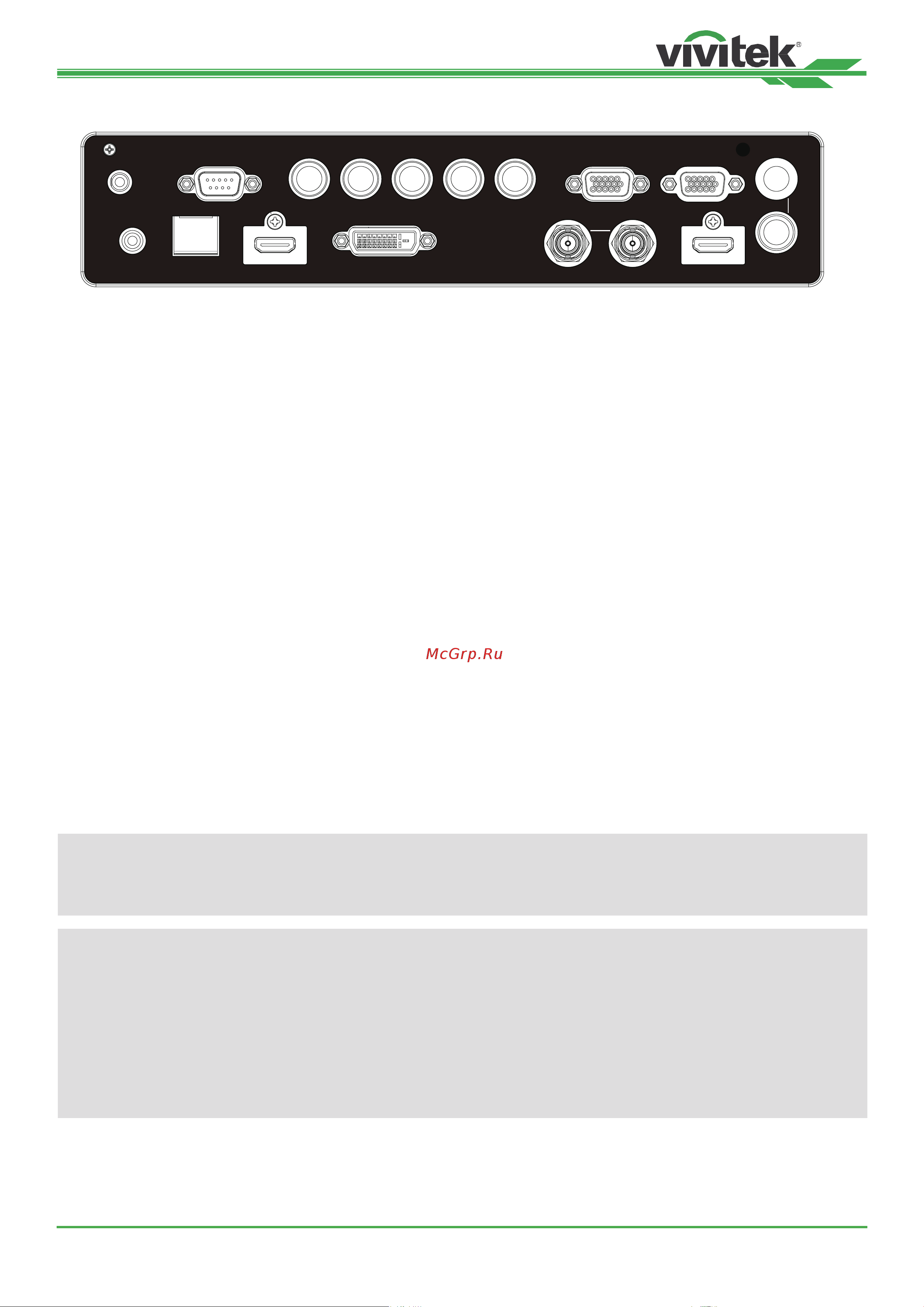

Панель ввода/вывода
WIRED
REMOTE HDBaseT/LAN HDMI I DVI-D HDMI 2
IN
OUT
TRIGGER
RS-232 VH
B/Pb
G/Y R/Pr VGA MONITOR OUT
3D
SYNC
IN OUT
SDI
ПЕРЕКЛЮЧАТЕЛЬ (12В +/-1.5В)
При подключении к экрану при помощи 3,5 мм
кабеля, экран автоматически запускается вместе с
проектором. Экран сворачивается после выключения
проектора.
RS-232
Используется для подключения к системе
управления ПК и для сервисного обслуживания.
Компонентный вход (V, H, B/Pb, G/Y, R/Pr)
Для подключения компонентного кабеля или кабеля
RGBHV от ПК или видеоустройства.
VGA вход
Стандартный тип видеоподключения, позволяет
подключиться к RGB, HD устройству или ПК.
ВЫХОД MONITOR OUT
Для подключения проектора к монитору.
WIRED REMOTE (ПРОВОДНОЕ ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ)
Для подключения кабеля дистанционного управления
к проектору.
HDBaseT/LAN
Для подключения Ethernet кабеля (Cat5/Cat6, не
входит в поставку) от ПК или сетевого устройства или
передатчика HDBaseT.
HDMI 1 / HDMI 2
Для подключения HDMI кабеля от ПК или
видеоустройства.
DVI-D
Используйте кабель DVI-D для подключения входного
порта DVI-D проектора к выходному порту DVI-D
видеоустройства.
SDI IN/OUT
Для подключения к источнику SDI.
3D SYNC IN / Out
Для подключения к передатчику синхронизирующего
сигнала 3D IR.
Примечания по поводу переключателя
• Когда проектор включен, сигнал управления (12В постоянного тока) подается из этого разъема.
• Этот разъем нельзя использовать другим способом.
Примечание по дистанционному управлению
• Прежде чем вставить разъем дистанционного управления следует убедиться, что используется
правильный порт. Дистанционное управление может быть повреждено, если работает через
неправильный порт, например, порт переключателя. Этот разъем нельзя использовать другим способом.
• Когда кабель проводного пульта дистанционного управления подключен к проектору, проектор
автоматически переключится в режим проводного управления и отключит функцию беспроводного
инфракрасного приема. Поэтому перед использованием беспроводного инфракрасного контроллера
убедитесь, что кабель проводного пульта дистанционного управления не подключен к порту проводного
пульта дистанционного.
