Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
20

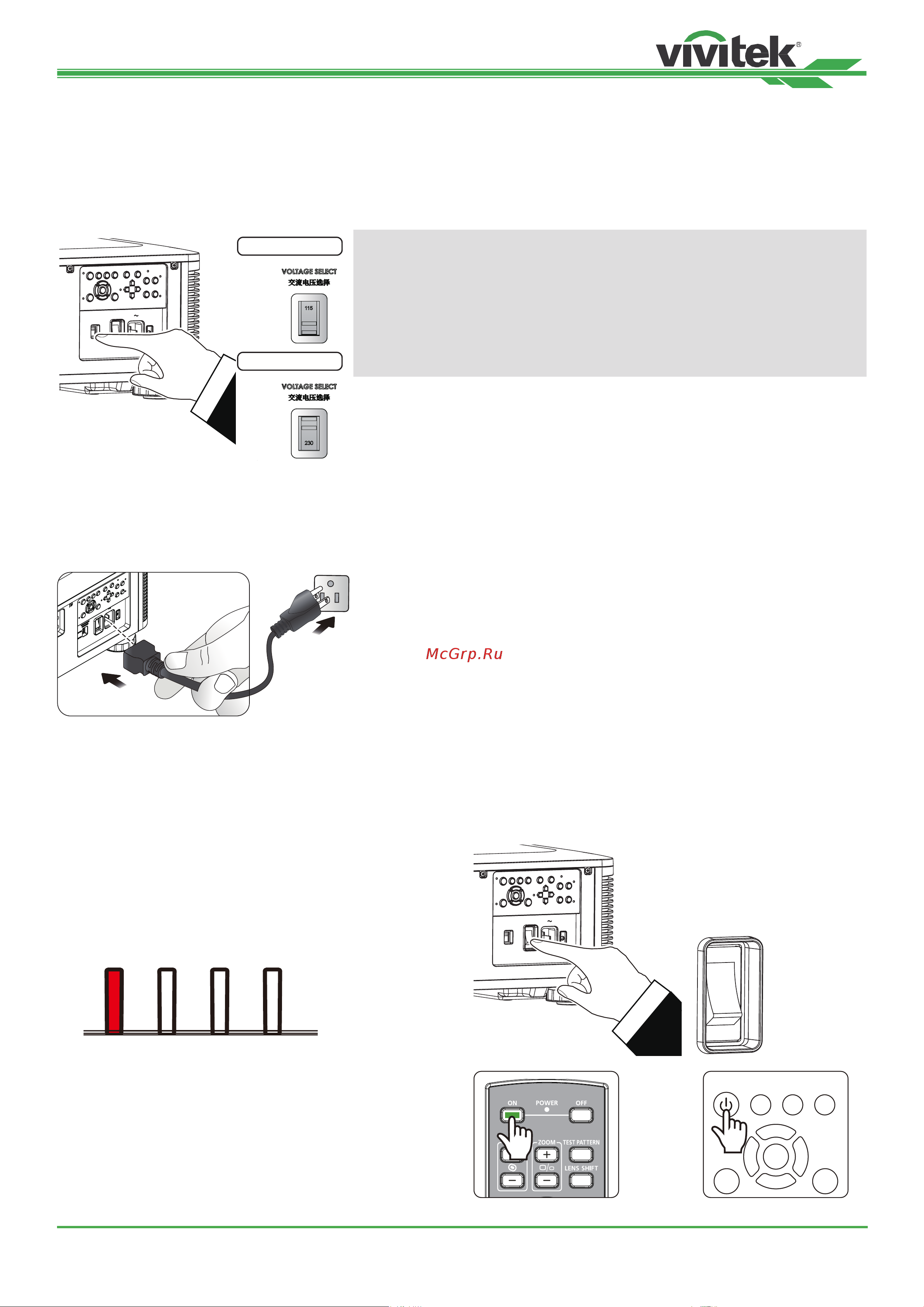

Выбор входного напряжения
Рядом с переключателем переменного тока есть ползунковый переключатель, которым можно выбрать
соответствующее напряжение переменного тока на входе.
Его следует установить на 115В при напряжении на входе от 100 до 130В,
и на 230В при напряжении на входе от 200 до 240В.
VOLTAGE SELECT
˅ᙟヅࣱⴆႹ
200~240 VAC
100~130 VAC
230
200-240 V~
100-130 V~
AC 100-130V
200-240 V~
100-130 V~
AC 200-240V
Важно !
Входное напряжение 110В не может обеспечить достаточной силы
тока, чтобы проектор работал на полную мощность. В данном
случае проектор автоматически снизит мощность источника света
до 65%, что соответственно снизит мощность светового потока
до 65% от номинальной яркости для обеспечения оптимальной
работы проектора.
Подключение сетевого шнура питания к проектору
Сетевой шнур питания входит в комплект. Подключите один конец шнура к электрической розетке, а другой в
сетевой разъем на панели ввода/вывода проектора.
Включение проектора
После правильной установки проектора и подключения необходимых проводов важно правильно включить
его, чтобы избежать повреждения деталей, ненужного износа и порчи. Для включения проектора следует
выполнить перечисленные ниже действия.
1. Переведите выключатель питания в положение
ВКЛ ( I ) как показано на рисунке ниже. Заморгает
светодиодный индикатор питания, затем он загорится
красным.
POWER
STATUS
LIGHT
TEMP.
VOLTAGE SELECT
Ҭࢬႝᓸᒧ
200~240 VAC
100~130 VAC
230
O
I
2. Нажмите кнопку POWER на панели управления
проектора или кнопку ON на пульте ДУ.
MENU EXIT
POWER
INPUT
AUTO
SYNC ASPECT
