Снятие установленного объектива

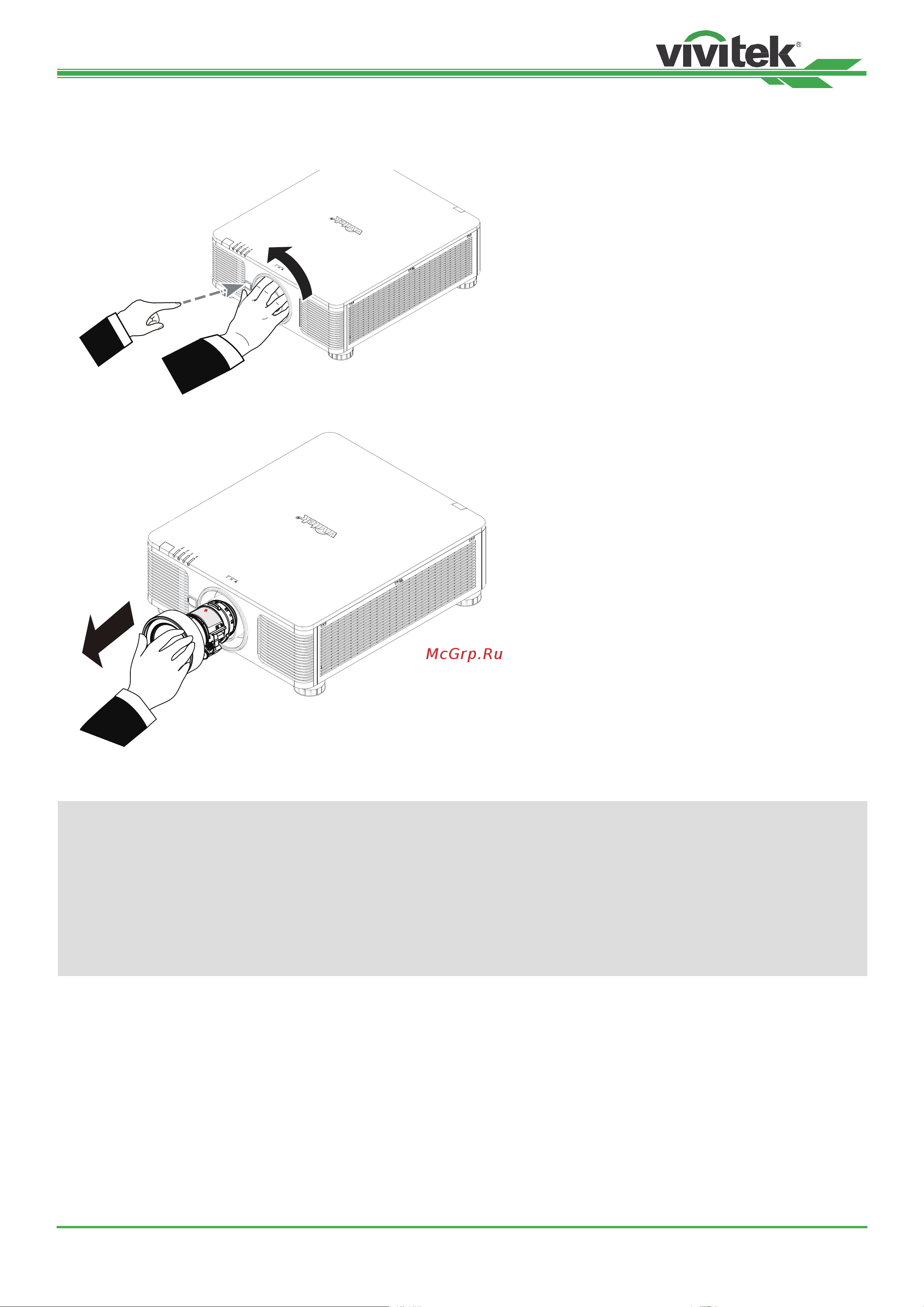

1. Нажать на кнопку разблокировки объектива и повернуть объектив против часовой стрелки. Установленный
объектив будет разблокирован.
2. Медленно вытянуть установленный объектив.
Предупреждение
• При установке объектива в проектор следует убедиться, что колпачок объектива с обратной стороны
дополнительного объектива снят. Не снятый колпачок может стать причиной повреждения проектора и
объектива.
• В отверстии для объектива проектора имеется один переключатель безопасности для предотвращения
повреждений лазерным лучом. Проектор нельзя включить, если проецирующий объектив не установлен
либо установлен неправильно. Перед включением проектора следует убедиться, что объектив
установлен правильно.
