Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
14

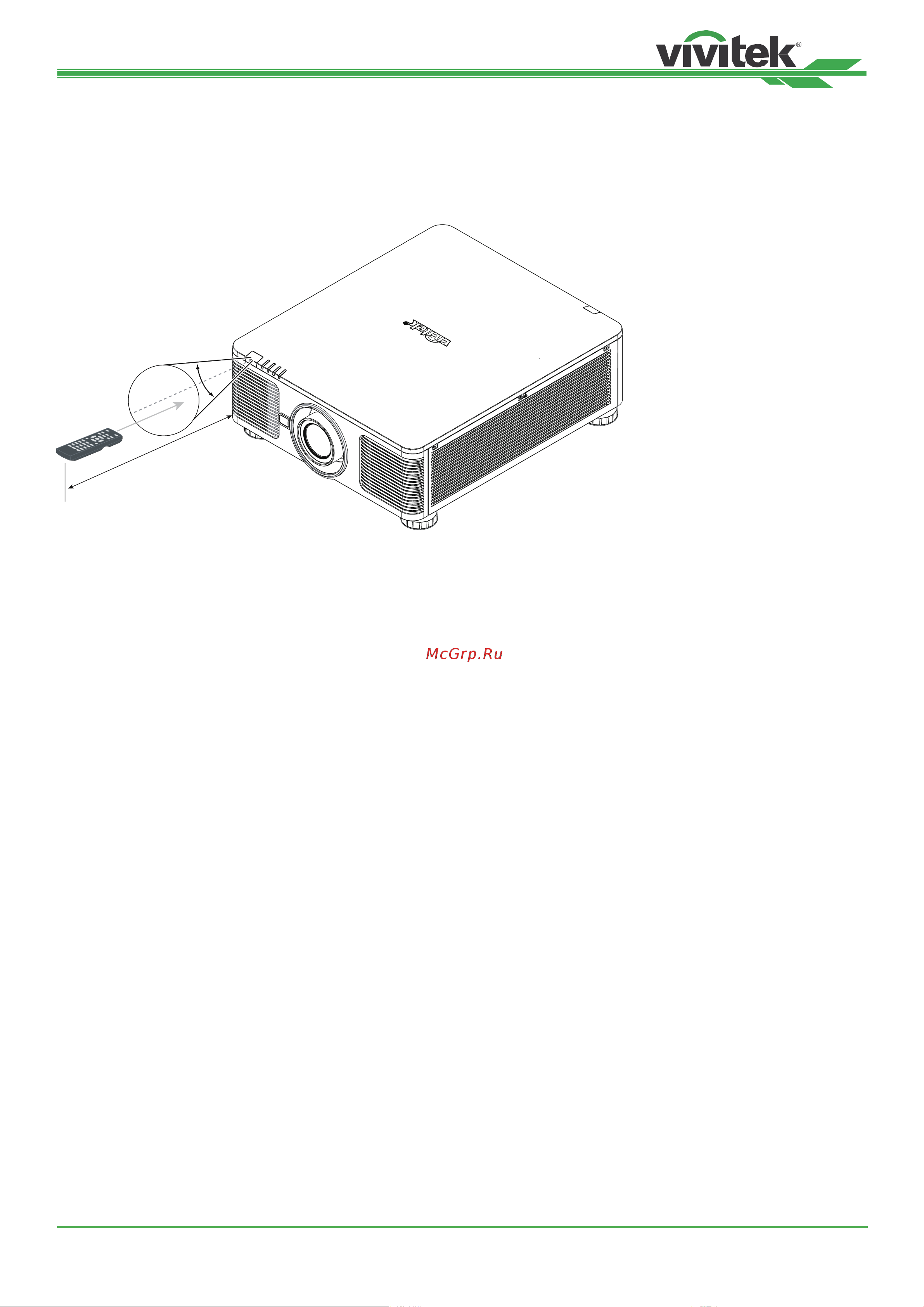

Радиус действия пульта дистанционного управления
Для управления проектором в пульте дистанционного управления используется инфракрасное излучение. Нет
необходимости располагать пульт дистанционного управления непосредственно рядом с проектором. Если не
держать его перпендикулярно боковой или задней частям проектора, пульт будет отлично работать в радиусе
до 10 метров и 15 градусов выше или ниже уровня проектора. Если проектор не реагирует на команды пульта
дистанционного управления, следует подойти ближе.
10m
±30°
