Обзор проектора

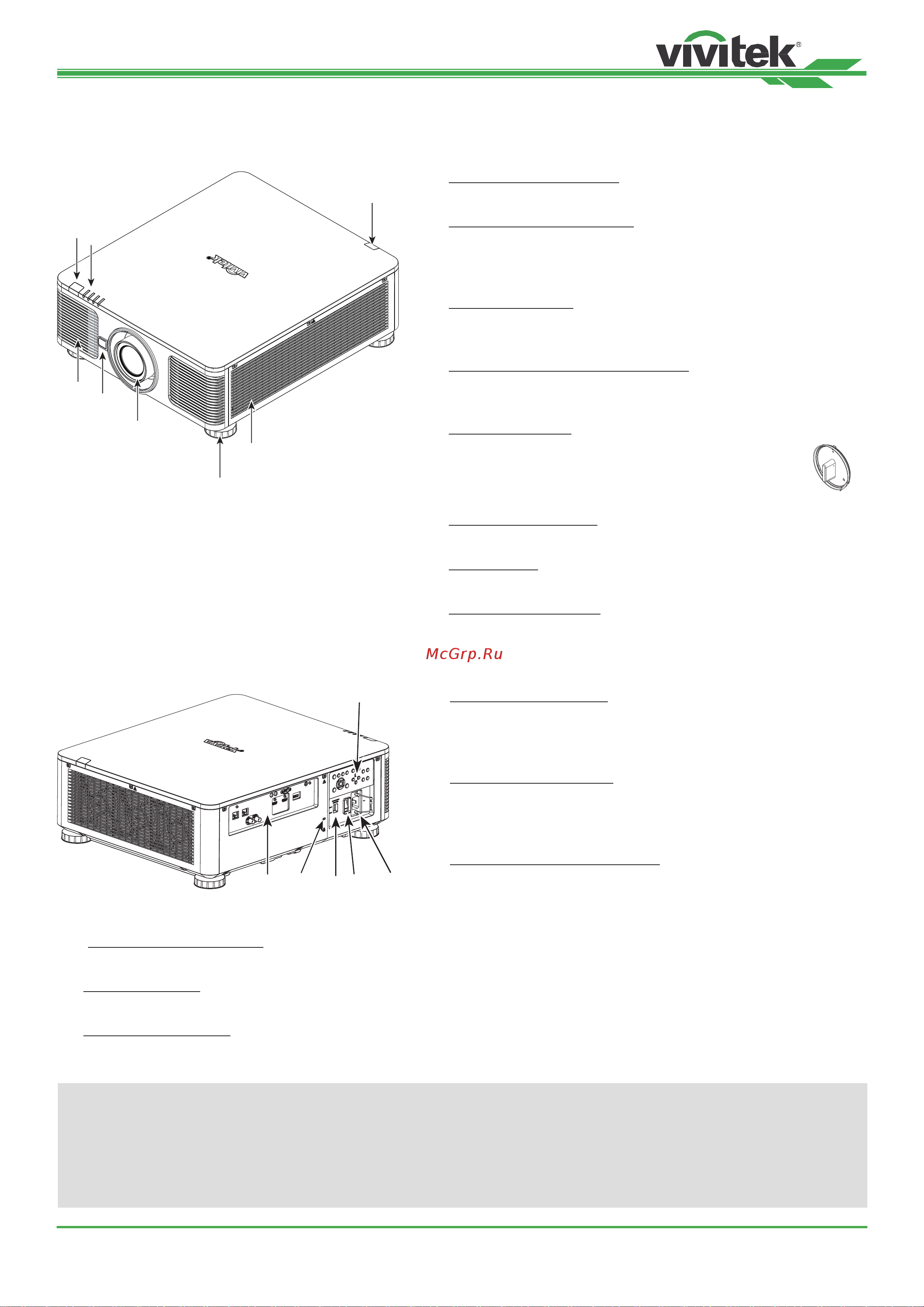

Вид спереди
1
2
8
7
4
5
6
3
1. Передний ИК-приемник
Приемник ИК-сигналов от пульта ДУ.
2. Светодиодный индикатор
Отображает состояние проектора, например,
подачу электропитания, состояние источника света,
предупреждения.
3. Воздухозаборник
Вентилятор подает охлажденный воздух для охлаждения
системы проектора.
4. Кнопка разблокировки объектива
Нажмите на кнопку разблокировки объектива перед
снятием объектива.
5. Кожух объектива
Снимите крышку перед установкой объектива.
6. Регулировка высоты
Регулирует высоту проектора
7. Вентилятор
Охлаждает радиатор проектора.
8. Задний ИК-приемник
ИК-сигналов от пульта ДУ.
Вид сзади
14
91112
13
10
9. Панель ввода/вывода
Подключение к различным входам, разъемам
управления и выходам проектора. Пожалуйста,
обратитесь к "Панель ввода/вывода на странице 11 "
10. Замок Kensington Lock
Для закрепления проектора на постоянном месте с
помощью отверстия для замка и защитного провода.
(противоугонная функция)
11. Ползунковый переключатель
Для переключения напряжения на входе. Пожалуйста,
обратитесь к "Выбор входного напряжения на странице
20 "
12. Переключатель питания
Включает/выключает проектор.
13. Разъем питания
Подключите сетевой шнур к данному разъему питания.
14. Панель управления
Для работы с экранным меню или настройки объектива. Пожалуйста, обратитесь к "Панель управления на
странице 12 "
Важно
• Воздух проходит в проектор сквозь отверстия решетки, в проекторе обеспечивается хорошая циркуляция
воздуха. Следует сохранять проходимость отверстий решетки и соблюдать минимальное расстояние до
других объектов.
• Отверстие замка Kensington обеспечивает только подключение к кабелю Kensington. Пожалуйста, не
вешайте проектор или другие предметы с этим отверстием для кенсингтона.
