Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
17

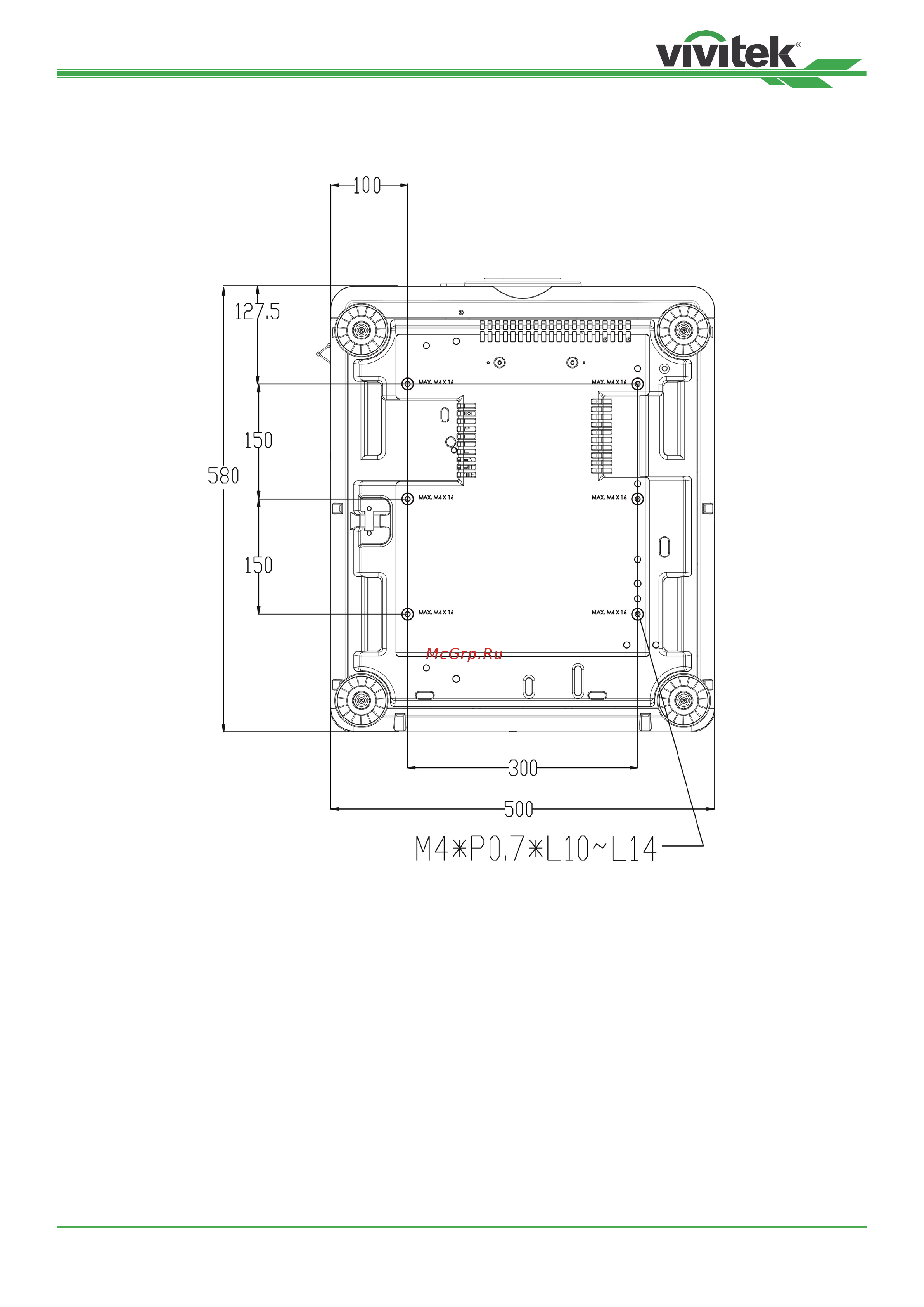

Крепление проектора
Для крепления проектора используйте специальные потолочные крепления, указанные в списке
комплектующих, а также болты М4. Максимальная длина болтов - 14 мм.
