Vivitek DU8395Z [62/69] Конфигурация разъемов
![Vivitek DU8395Z [62/69] Конфигурация разъемов](/views2/1836612/page62/bg3e.png)
Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
62

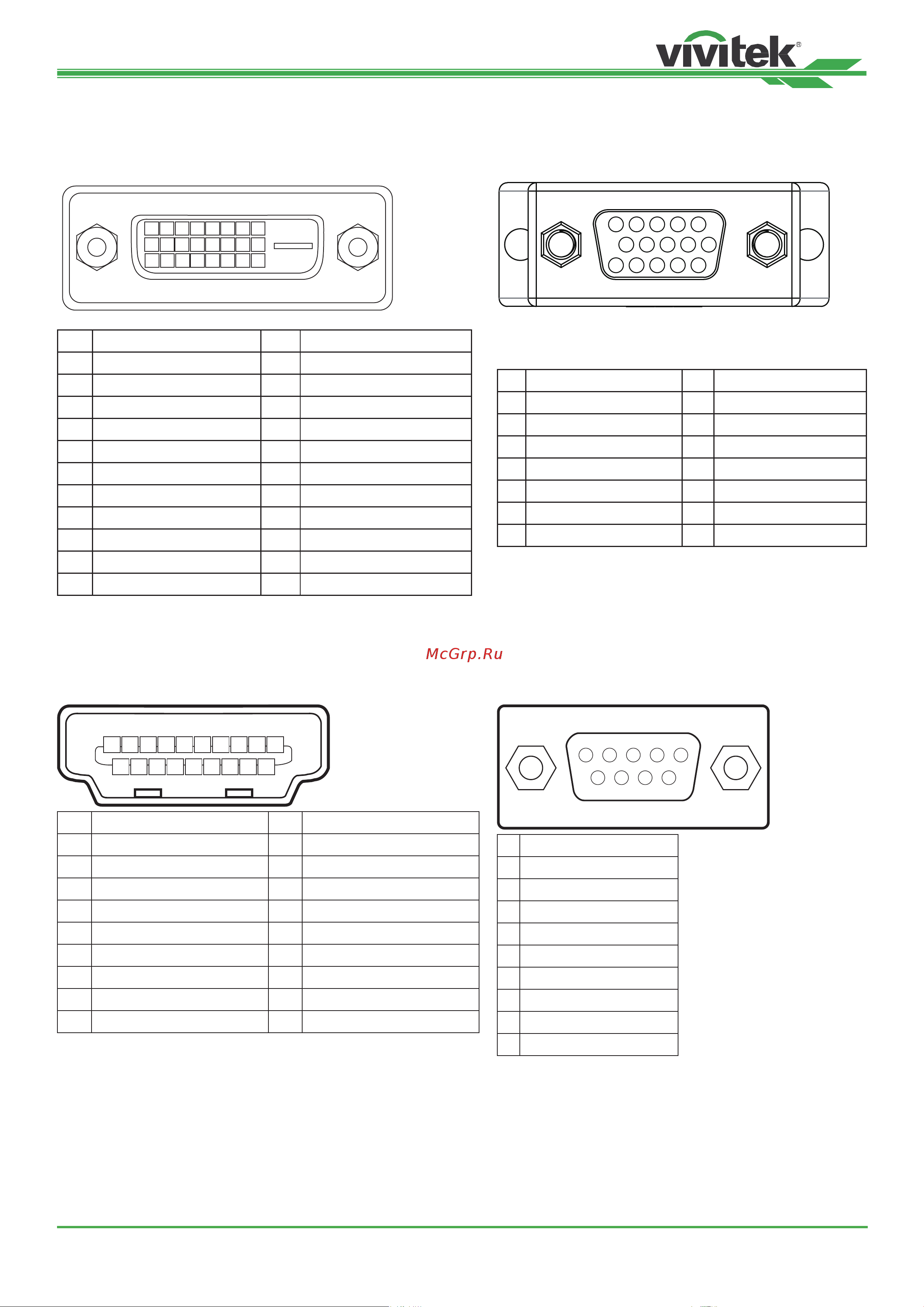

Конфигурация разъемов
Терминал DVI-D
VGA-терминал (15-контактный
D-sub)
9 10 11 12 13 14 15 16
18 19 20 21 22 23 2417
1 2 3 4 5 6 7 8
1 T.M.D.S. Data 2- Input 13 N.C
2 T.M.D.S. Data 2+ Input 14 P5V
3 Провод заземления 15 Провод заземления
4 N.C 16 HPD
5 N.C 17 T.M.D.S. Data 0- Input
6 SCL 18 T.M.D.S. Data 0+ Input
7 SDA 19 Провод заземления
8 N.C 20 N.C
9 T.M.D.S. Data 1- Input 21 N.C
10 T.M.D.S. Data 1+ Input 22 Провод заземления
11 Провод заземления 23 T.M.D.S. Clock+ Input
12 N.C 24 T.M.D.S. Clock- Input
8 7 6
10 9
13 12 11
15 14
3 2 1
5 4
вход
1 Красный вход 9 P5V
2 Зеленый вход 10 Провод заземления
3 Синий вход 11 Провод заземления
4 N.C 12 VGA_SDA
5 N.C 13 H-Sync
6 Провод заземления 14 V-Sync
7 Провод заземления 15 VGA_SCL
8 Провод заземления 16 Провод заземления
HDMI (19-контактный тип B)
Последовательный терминал
управления (RS232, D-sub,
9-контактный)
1 3 5 7 9 11 13 15 17 19
2
4 6 8 10 12 14 16 18
1 T.M.D.S. Data 2+ Input 11 Провод заземления
2 Провод заземления 12 T.M.D.S. Clock C- Input
3 T.M.D.S. Data 2- Input 13 CEC
4 T.M.D.S. Data 1+ Input 14 N.C
5 Провод заземления 15 SCL
6 T.M.D.S. Data 1- Input 16 SDA
7 T.M.D.S. Data 0+ Input 17 Провод заземления
8 Провод заземления 18 P5V
9 T.M.D.S. Data 0- Input 19 HPD
10 T.M.D.S. Clock C+ Input
9876
54321
Serial
1 N.C
2 RXD
3 TXD
4 N.C
5 Провод заземления
6 N.C
7 Short with pin8
8 Short with pin7
9 N.C
