Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
36

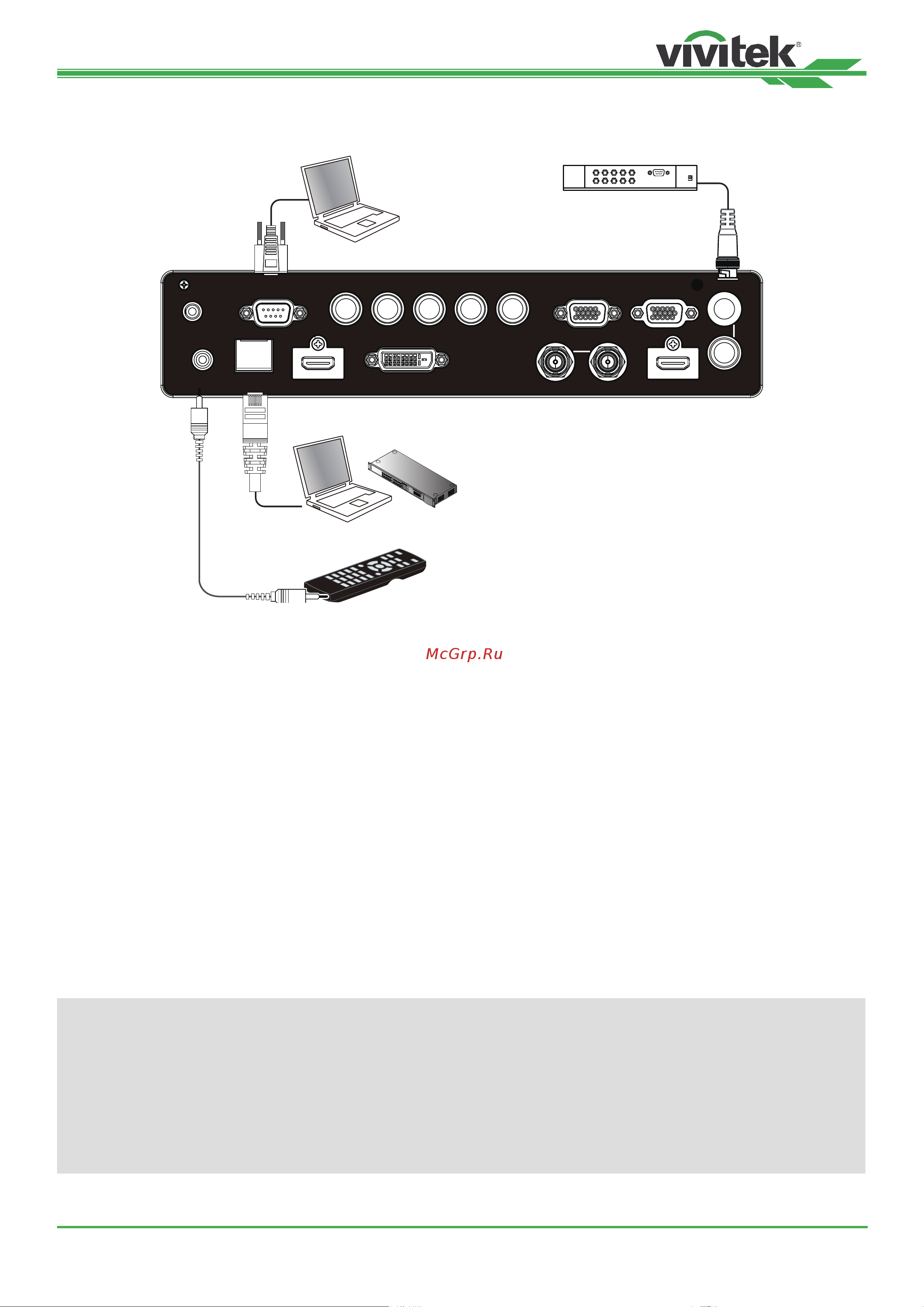

Подключение к устройству управления
В проекторе присутствуют следующие порты для подключения устройств управления.
WIRED
REMOTE HDBaseT/LAN HDMI I DVI-D HDMI 2
IN
OUT
TRIGGER
RS-232 V H
B/Pb
G/Y R/Pr VGA MONITOR OUT
3D
SYNC
IN OUT
SDI
3D sync signal
transmitter(IR)
HDBaseT/LAN (сетевое управление)
проектор поддерживает сетевое управление. LAN и цифровое для одного порта. Если используется только
сетевое управление, можно подключить LAN проектора к ПК через локальную сеть. Подробная информация
содержится в руководстве по дистанционному взаимодействию.
RS-232 (RS-232 управление)
проектором можно управлять на расстоянии, подключив его к ПК или системе управления обычным
9-штырьковым кабелем для последовательной передачи данных (обычный кабель для последовательной
передачи данных). Подробная информация содержится в руководстве по дистанционному взаимодействию.
Проводное дистанционное управление
если проектор не может поймать инфракрасный сигнал от пульта ДУ из-за слишком большого расстояния
или препятствий, можно подключить кабель к инфракрасному пульту ДУ или внешнему инфракрасному
передатчику (поставляется под заказ) через проводной входной порт для увеличения рабочего диапазона
пульта ДУ.
3D Sync Out/In
для подключения к 3D инфракрасному сигналу синхронизации передатчика или устройства.
Предупреждение
• Если разъем кабеля дистанционного управления вставлен в разъем проводного управления проектора,
проектор автоматически переключится в режим проводного управления и не будет реагировать на
инфракрасный сигнал пульта ДУ. Чтобы управлять проектором через инфракрасный пульт ДУ, следует
отключить проводной разъем управления в проекторе.
• Если кабель проводного дистанционного управления или внешний инфракрасный передатчик
подключены в неправильный порт, например, порт устройства подъема и опускания экрана, пульт ДУ
или инфракрасный передатчик могут повредиться. Следует убедиться, что порт выбран правильно.
