Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
49

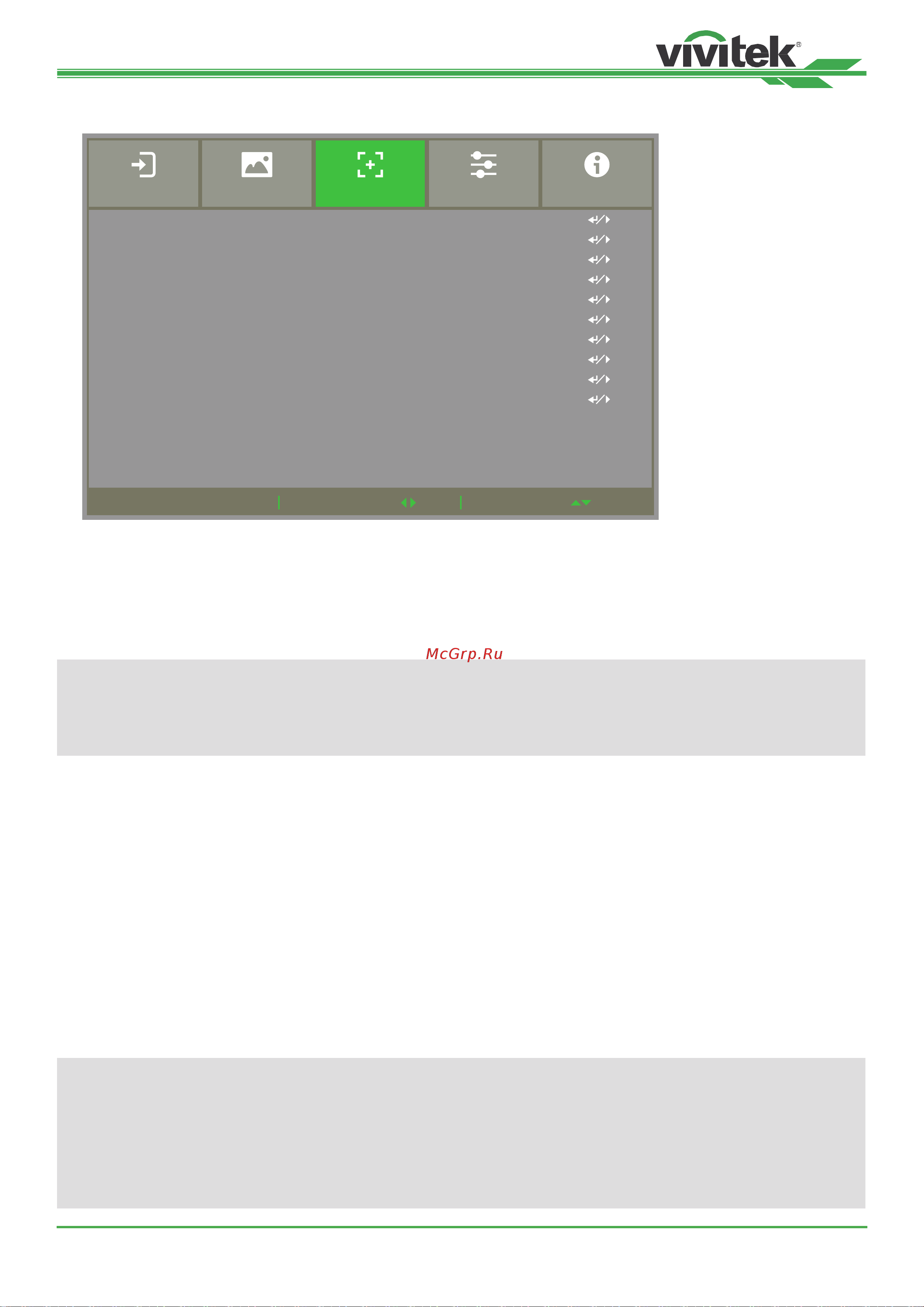

OSG Menu – ALIGNMENT (РЕГУЛИРОВКА)
ScrollMENU = Back Item Adjust
Lens Lock
Lens Control
Lens Type
Lens Memory
Center Lens
Digital Zoom
Warp
Blanking
Edge Blend
Screen Format
Off
non-UST Lens
16:10
ALIGNMENT CONTROLINPUT SERVICEPICTURE
Lens Lock (Блокировка объектива)
Этой функцией блокируется управление объективом для предотвращения несанкционированного или
неправильного использования функций управления объективом, например, смещения объектива, настройки
масштаба/фокуса и центрирования объектива. Рекомендуется включать блокировку объектива, чтобы
отключить управление объективом после окончания его настройки.
Примечание
Включение блокировки объектива деактивирует функции управления объективом, включая его сдвиг,
центрирование, настройки фокусировки и масштабирования. Перед использованием функций управления
объективом, убедитесь, что он разблокирован.
Lens Control (Управление объективом)
При выборе этой функции открывается меню управления объективом для проведения регулировки масштаба,
фокусировки, смещения. Можно воспользоваться кнопкой ENTER (ВВОД), чтобы переключать меню масштаба/
фокусировки или смещения. Кнопками ▲и▼ можно настроить масштаб и вертикальное смещение объектива,
кнопками ◄ ► регулируются фокусировка и горизонтальное смещение объектива.
Lens Type (Тип объектива)
Этот проектор можно использовать с 8 различными проекционными объективами., исходное проекционное
положение объектива с ультракороткофокусным расстоянием (UST) отличается от положений остальных
семи объективов. Проектор предварительно настроен на два исходных проекционных положения,
соответствующие этим двум типам. Функция центрирования объектива позволяет при настройке перемещать
объектив в исходное положение (в центр) автоматически. Эту функцию следует задать для объектива с
ультракороткофокусным расстоянием,если установлен такой объектив, либо переключить.
Примечание
• Существует два исходных положения. Одно для проекторов не с ультракороткофокусным расстоянием,
где исходное положение равно 0% от ширины изображения по горизонтальному сдвигу и 0% от высоты
изображения по вертикальному, а другое – для проекторов с ультракороткофокусным расстоянием
(исходное положение около 0% от ширины изображения по горизонтальному сдвигу и 56% от высоты
изображения по вертикальному). При центрировании объектива проектор будет устанавливать объектив
в исходное положение исходя из типа объектива.
