I/O - Подключение
Для подключения проектора к источнику видео, внешнему оборудованию управления (при наличии), следует
выполнить инструкции ниже. При подключении оборудования следует использовать правильный кабель
передачи сигналов для подключения к источнику сигнала. Следует убедиться, что кабель подсоединен
правильно. Закрутите гайку в месте соединения и подключите оборудование источника сигнала к проектору,
как показано на изображении ниже.

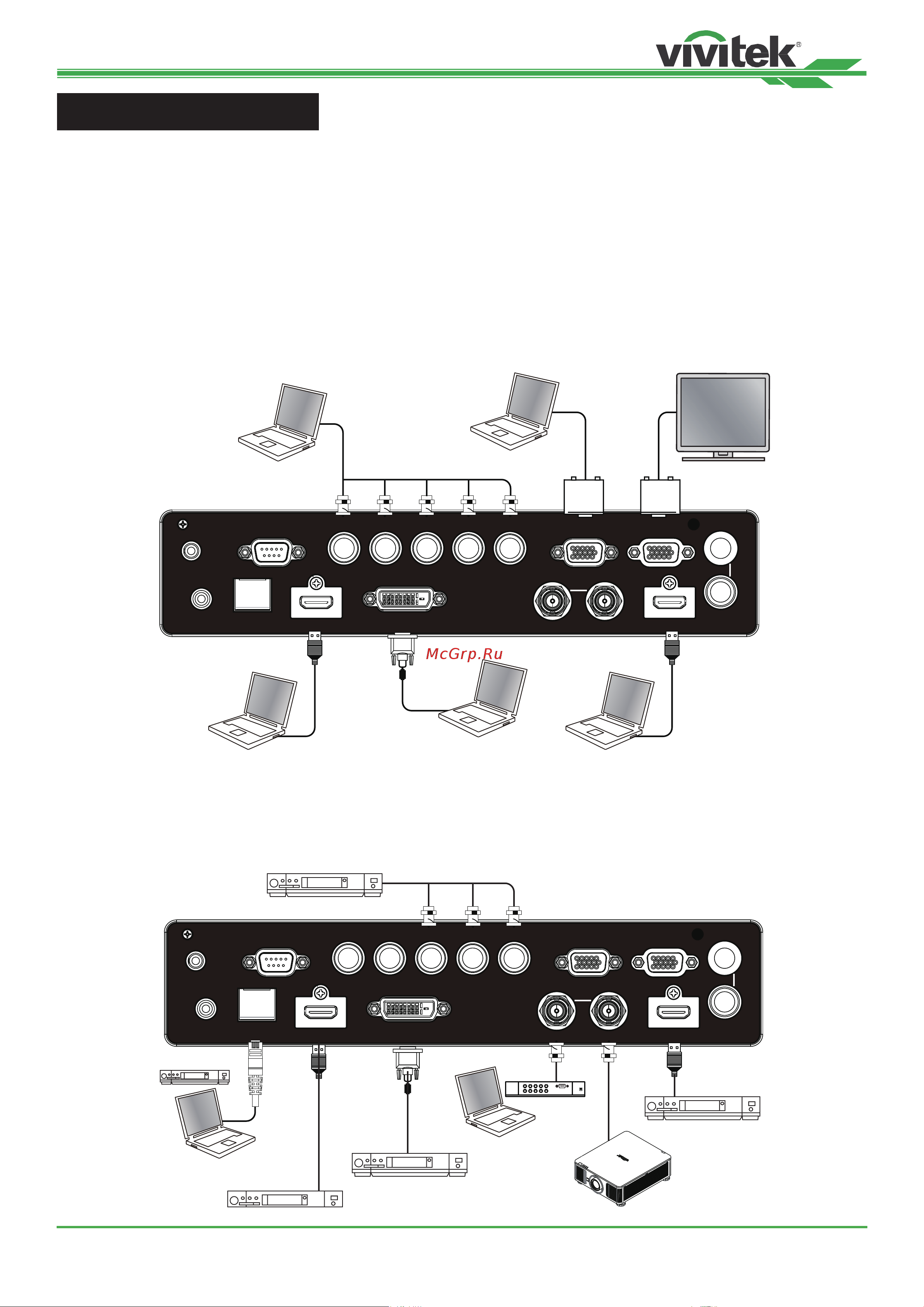

Подключение к компьютеру
Изображение можно передавать с ПК на проектор по кабелям DVI-D, HDMI, VGA or RGBHV (BNC). Если сигнал
на входе — это сигнал VGA, следует подключить кабель VGA к внешнему дисплею, чтобы одновременно
отслеживать проецируемую информацию.
