Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
22

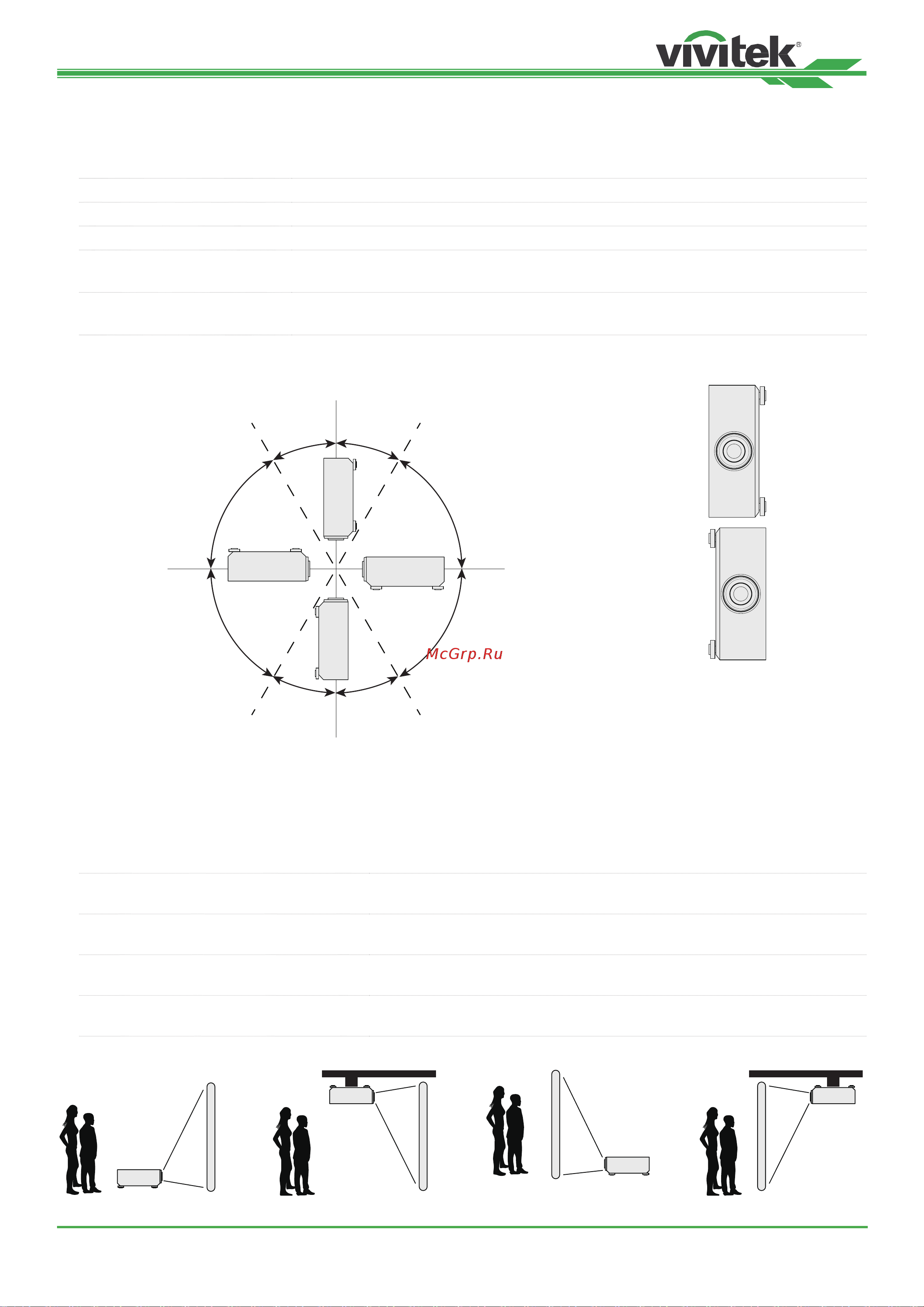

Выбор места положения проектора
Этот проектор разработан для установки под любым наклоном - на поверхности стола, потолке, вертикально,
под любым углом. При установке следует обеспечить охлаждение проектора, как описано ниже.
Настольная установка
для проецирования вперед или с обратной стороны.
Потолочная установка
для проецирования вперед или с обратной стороны.
Установка под углом
угол установки может быть более ±60 градусов.
Вертикальная установка
установите проектор под углом в 90 градусов для вертикального
проецирования.
Авто
Проектор оборудован датчиком ориентации. Система охлаждения
подстраивается под определенное датчиком положение проектора.
Установка на стол, потолок, под углом
30°
60°
60°60°
60°
30°
30°
30°
Под углом
Под углом
Потолочная
±60°
Настольная
±60°
Вертикальная установка
Выбор режима работы
Функцию выбора режима проецирования можно использовать для изменения ориентации проецируемого
изображения или перехода проецируемого изображения.
Настольная, изображение впереди
установите проектор на стол, чтобы передавать изображение на
экран впереди.
Потолочная, изображение впереди
закрепите проектор на потолке, чтобы перевернутое изображение
передавалось на экран впереди.
Настольная, изображение сзади
установите проектор на стол, чтобы передавать изображение на
экран с обратной стороны.
Потолочная, изображение сзади
закрепите проектор на потолке, чтобы перевернутое изображение
передавалось на экран с обратной стороны.
Настольная, изображение впереди Потолочная, изображение впереди Настольная, изображение сзади Потолочная, изображение сзади
