Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
44

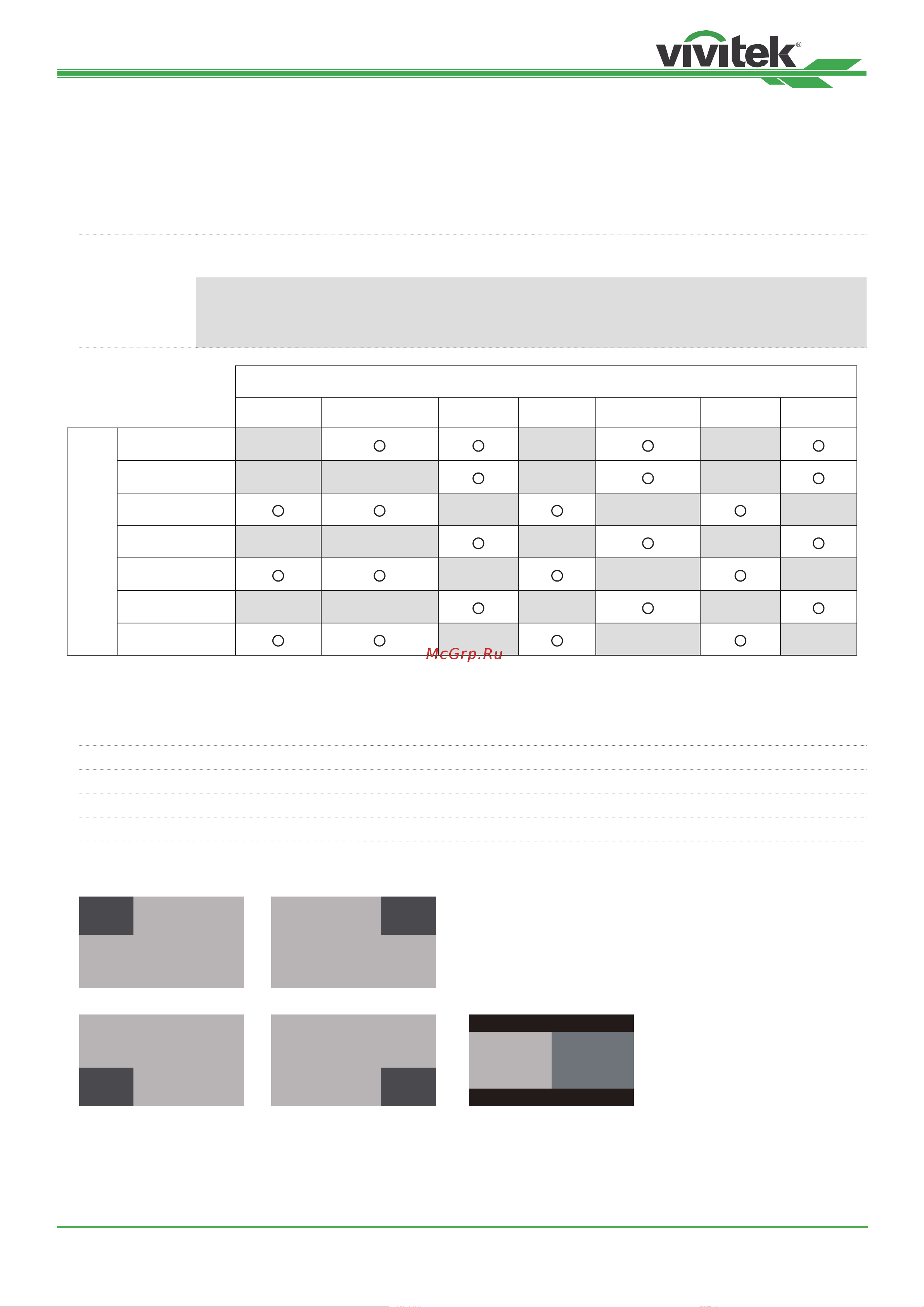

PIP (Картинка в картинке)
С помощью этой функции можно разделить экран, чтобы отображалось содержимое от двух источников входа.
PIP Option
(Функция PIP)
Чтобы включить функцию PIP выберите команду ON (ВКЛ), будут показаны два окна
проекционного изображения. Большее по размеру изображение является первоначальным,
а меньшее – второстепенным. Выбирая команду O (ВЫКЛ), можно отключить функцию
PIP, и будет проецироваться только одно изображение.
PIP Input
(Вход PIP)
Нажмите кнопку ENTER («Ввод»), чтобы отобразить доступные источники для
второстепенного изображения, а затем выберите источник.
Примечание
недоступные источники будут выделены серым цветом и их невозможно будет выбрать.
Доступные источники для второстепенного изображения указаны в таблице ниже.
Основное изображение
VGA Component HDMI 1 HDMI 2 HDBaseT 3G-SDI DVI
Второстепенное
VGA
Component
HDMI 1
HDMI 2
HDBaseT
3G-SDI
DVI
Position (Позиция)
Определяет положение окна PIP на экране.
Top Left (Верхний левый)
окно находится в верхнем левом углу экрана
Bottom Left (Нижний левый)
окно находится в нижнем левом углу экрана.
Top Right (Верхний правый)
окно находится в верхнем правом углу экрана.
Bottom Right (Нижний правый)
окно находится в нижнем правом углу экрана
PBP(картинка рядом с картинкой)
окна располагаются рядом друг с другом.
2
1
2
1
2
1
2
1
21
Bottom Left (Нижний левый)
Top Left (Верхний левый)
Bottom Right (Нижний правый)
Top Right (Верхний правый)
PBP (картинка рядом с картинкой)
Auto Source (Авто источник)
При включении данной функции проектор автоматически ищет вход, с которого поступает сигнал.
