Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
39

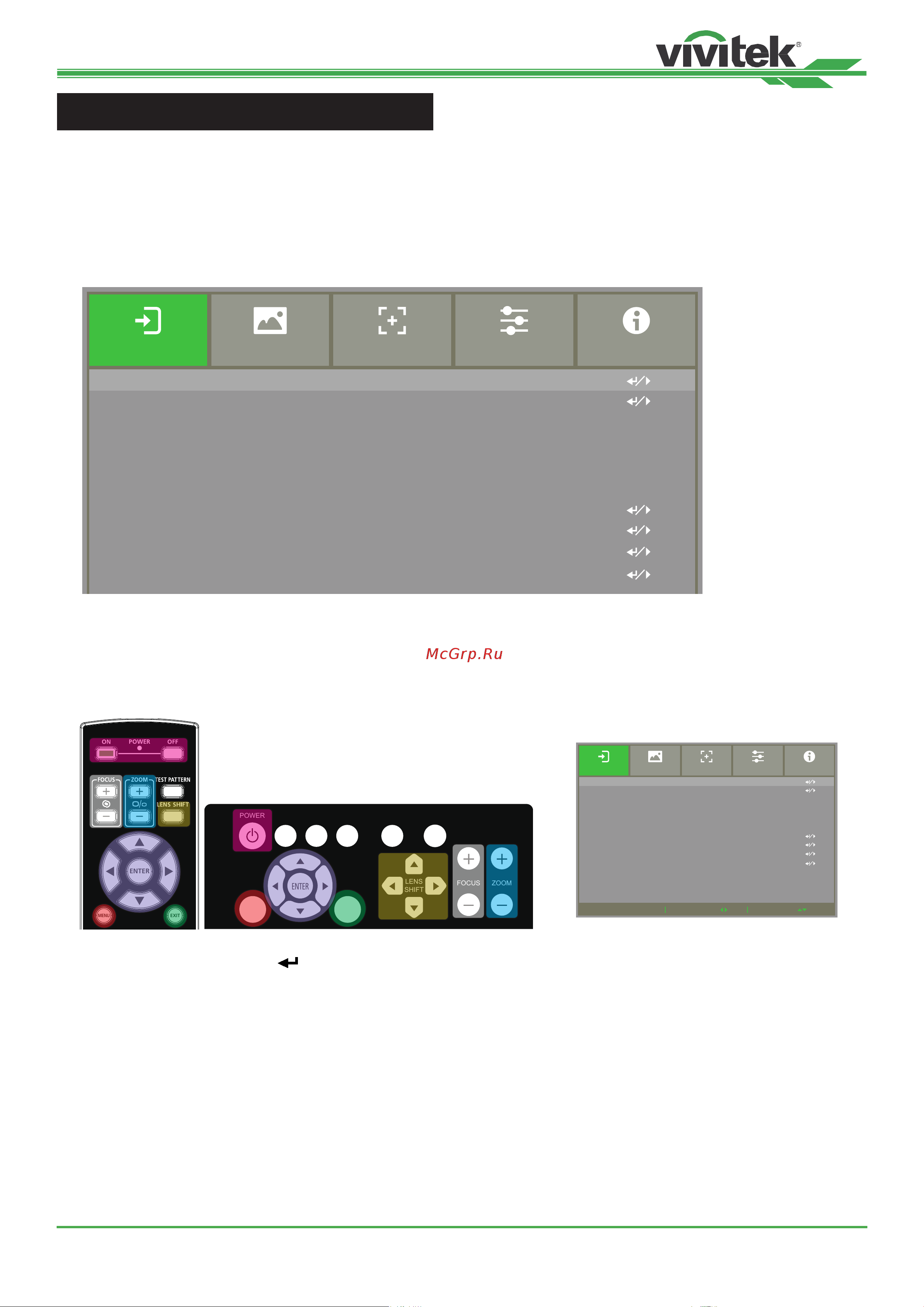

Использование проектора
Использование экранного меню
Использование функций экранного меню
Проектор оборудован экранным меню (OSD), с помощью которого можно выполнять регулировку, изменять
настройки и проверять состояние проектора.
ScrollMENU = Back Item Adjust
Input Selection
PIP
Auto Source
Color Space
Aspect Ratio
Overscan
VGA Setup
Test Pattern
3D
Auto Sync
ALIGNMENT CONTROLINPUT SERVICEPICTURE
HDMI 2
Off HDMI 2
< Off >
< Auto >
< Source >
< Off >
Навигация и управление экранным меню
Для навигации и управления экранным меню и можно воспользоваться пультом ДУ или кнопками управления
на проекторе. На изображении ниже показаны кнопки на пульте ДУ и соответствующие им кнопки на
проекторе.
POWER
MENU EXIT
LENS
SHIFT
FOCUS ZOOM
INPUT
AUTO
SYNC
ASPECT CENTER LENS SHUTTER
MENU
EXIT
ENTER
1. Чтобы открыть экранное меню необходимо нажать кнопку Menu
(«Меню») на панели управления или пульте ДУ. Меню состоит
из 5 подменю. Навигация осуществляется при помощи курсора
или кнопок ◄ ►.
ScrollMENU = Back
Item Adjust
Input Selection
PIP
Auto Source
Color Space
Aspect Ratio
Overscan
VGA Setup
Test Pattern
3D
Auto Sync
ALIGNMENT CONTROLINPUT SERVICEPICTURE
HDMI 2
Off HDMI 2
< Off >
< Auto >
< Source >
< Off >
2. Нажмите кнопку ▲или▼, чтобы выбрать элемент меню и кнопки ◄ или ► для изменения значений
настроек. Нажмите кнопку для подтверждения новых.
3. Нажмите RETURN («ВОЗВРАТ»), чтобы выйти из подменю, меню или закрыть меню.
