Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
51
Keyone
(Трапецеидальное искажение)
кнопки ◄► исправляют горизонтальные искажения, кнопки ▲▼ t-
вертикальные.
Rotation (Вращение)
кнопки ◄► исправляют угол изображения. Пожалуйста, обратитесь
к "Вращение на странице 25 ".
Pincushion / Barrel
(Подушко-бочкообразное
искривление)
Press ◄► to correct pincushion/barrel diortion. Пожалуйста,
обратитесь к "Подушкообразное / бочкообразное искажение на
странице 25 ".
Arc
кнопки ◄► исправляют подушко-бочкообразное искривление.
Пожалуйста, обратитесь к "Функция коррекции ARC на странице 26 "
Top Left Corner
(Верхний левый угол)
кнопки ◄► исправляют искажение в верхнем левом углу
изображения. Пожалуйста, обратитесь к "Верхний левый угол на
странице 27 "
Top Right Corner
(Верхний правый угол)
кнопки ◄► исправляют искажение в верхнем правом углу
изображения. Пожалуйста, обратитесь к "Правый верхний угол на
странице 27 ".
Bottom Left Corner
(Нижний левый угол)
кнопки ◄► исправляют искажение в нижнем левом углу
изображения.Пожалуйста, обратитесь к "Нижний левый угол на
странице 28 ".
Bottom Right Corner
(Нижний правый угол)
кнопками ◄► исправляют искажение в нижнем правом углу
изображения. Пожалуйста, обратитесь к "Правый нижний угол на
странице 28 ".
Reset (Сброс) : настройки будут сброшены до исходных значений.

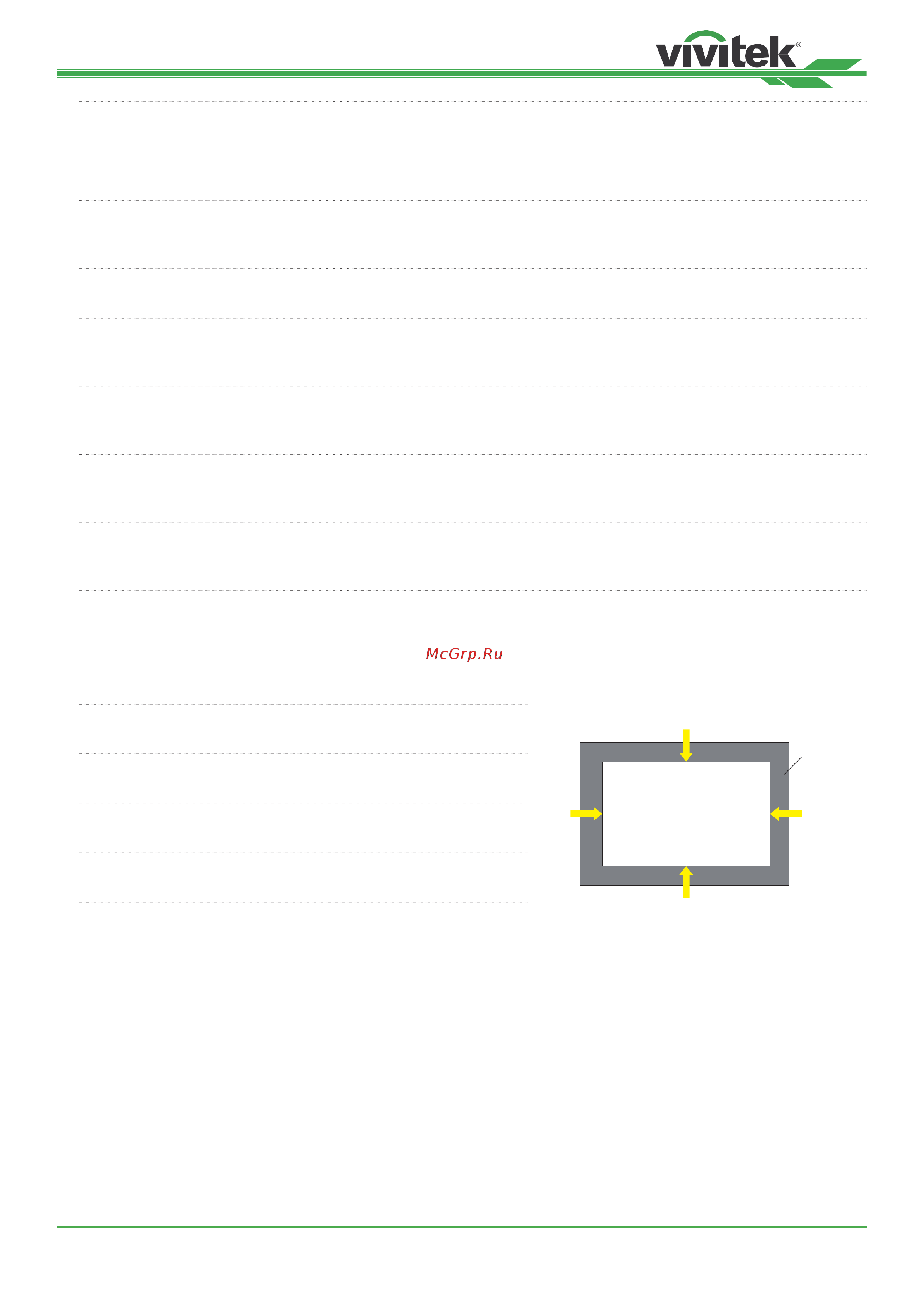

Blanking (Затемнение)
эта функция позволяет настроить углы изображения и скрыть лишнюю часть проецируемого изображения.
Top
(Верх)
кнопки▲▼ настраивают верхнюю затемненную
часть проецируемого изображения.
Top
Bottom
Left
Right
Blanking area
Top (Верх)
Bottom (Низ)
Right
(Справа)
Left
(Слева)
Blanking area
(Глухая зона)
Bottom
(Низ)
кнопки▲▼ настраивают нижнюю затемненную
часть проецируемого изображения.
Left
(Лево)
кнопки◄► настраивают левую затемненную часть
проецируемого изображения.
Right
(Право)
кнопки◄► настраивают правую затемненную
часть проецируемого изображения.
Reset
(Сброс)
сбрасывает все настройки до первоначальных
значений.
