Проектор DU8395Z DLP - инструкция для пользователя
UM83951111RU01
38

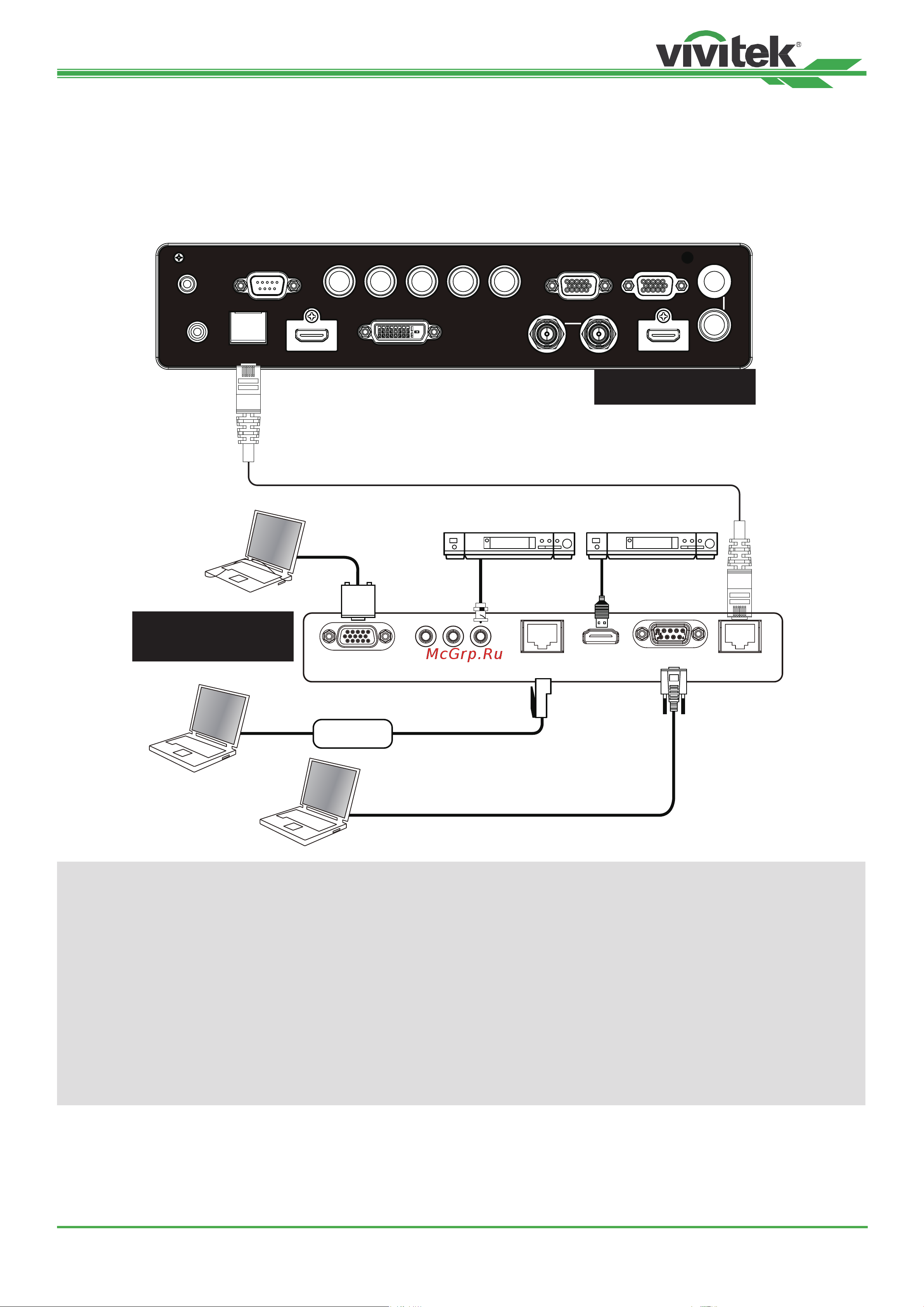

Подключение к внешнему передатчику HDBaseT
Проектор оборудован встроенным приемником HDBaseT. С помощью передатчика HDbaseT (заказывается
отдельно) сигналы видео LAN, RS-232 можно отправлять на проектор через один кабель RJ-45. Если
приобретенный Вами передатчик HDbaseT поддерживает вход и выход инфракрасного пульта дистанционного
управления, управляющие сигналы от инфракрасного пульта дистанционного управления можно отправить на
проектор через кабель RJ-45.
WIRED
REMOTE HDBaseT/LAN HDMI I DVI-D HDMI 2
IN
OUT
TRIGGER
RS-232 V H
B/Pb
G/Y R/Pr VGA MONITOR OUT
3D
SYNC
IN OUT
SDI
VGA IN
RJ45
Lan
HDMI RS232 RJ45
HDBaseT
YPbPr
VGA Cable
DVD Player DVD Player
Hub
Control PC
Control PC
RS-232c
Цифровой
передатчик
проектор
Примечание
• Проектор поддерживает видеосигналы, R-232, инфракрасного пульта ДУ, получение сетевых сигналов,
но не поддерживает питание через Ethernet (PoE).
• Скорость передачи будет автоматически переключена на 9600 в случае передачи команды RS232 через
внешний передатчик HDBaseT.
• Если команда отправлена через передатчик HDBaseT, самая большая дистанция передачи составляет
100 метров. Проецирование может прекращаться или прерываться, или управляющий сигнал не удается
отправить, когда дистанция передачи превышена.
• В таких случаях для стабильной работы следует использовать кабель RJ-45 Cat5e или выше. Перебои
в работе могут повредить или прервать передачу сигнала, сокращать расстояние передачи, снижать
качество изображения.
