www.kippribor.ru

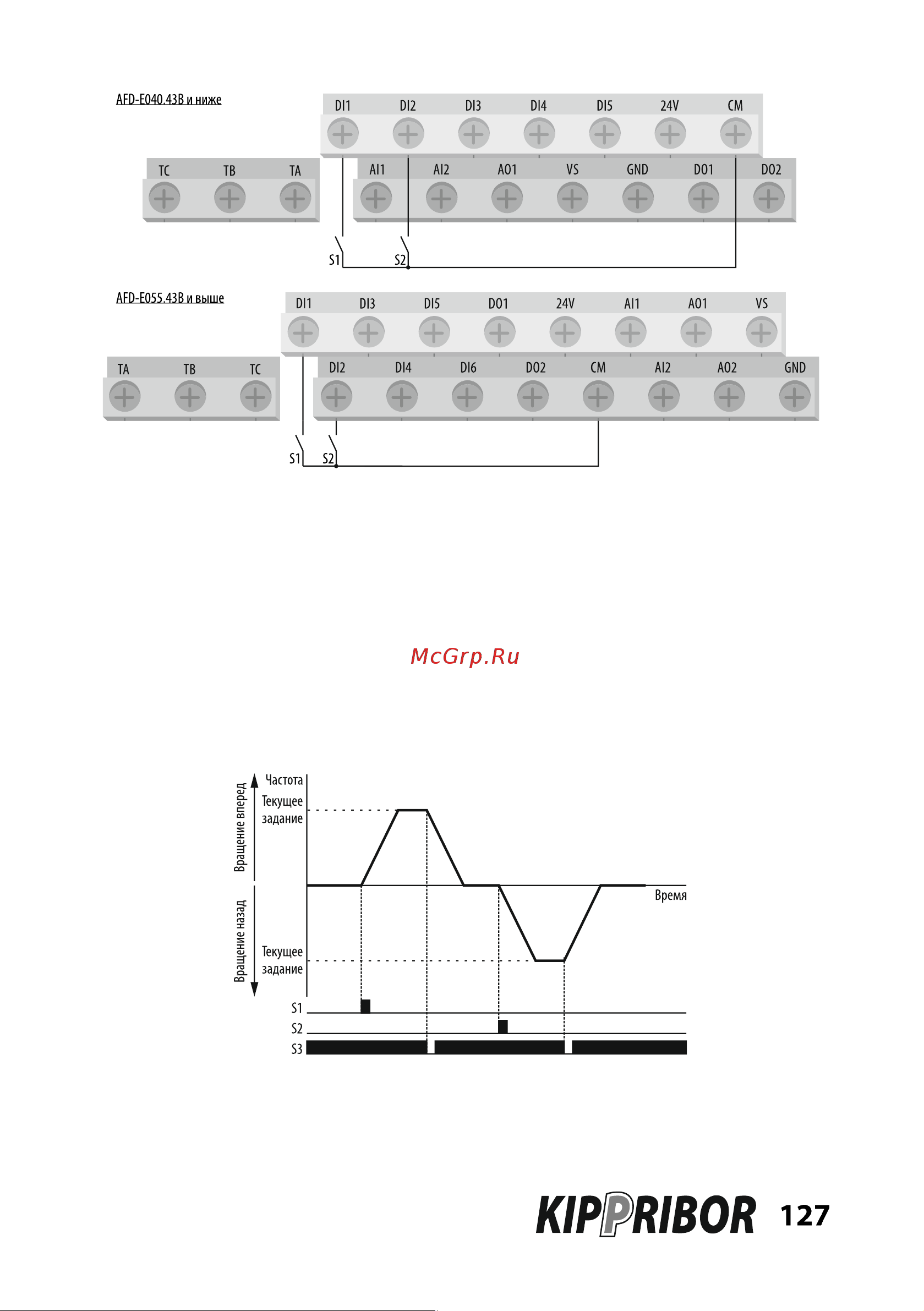

Рисунок 70 – подключение внешних управляющих сигналов при двухпроводном режиме управления №1 и
№2.
2: Трехпроводной режим №1:
Сигналы «S1» и «S2» при трёхпроводном режиме управления №1 используются
для запуска электродвигателя в прямом и обратном направлении соответственно, а
сигнал «S3» для разрешения запуска.
«S1» – «FWD».
«S2» – «REV».
«S3» – «Разрешение запуска для трёхпроводного режима».
Рисунок 71 – трёхпроводной режим управления №1.
