128 www.kippribor.ru
3: Трехпроводной режим №2:
Сигнал «S1» при трёхпроводном режиме управления №2 используются для за-
пуска электродвигателя, сигнал «S2» для выбора направления вращения, а сигнал
«S3» для разрешения запуска.
«S1» – «RUN».
«S2» – «FWD» / «REV»
«S3» – «Разрешение запуска для трёхпроводного режима».

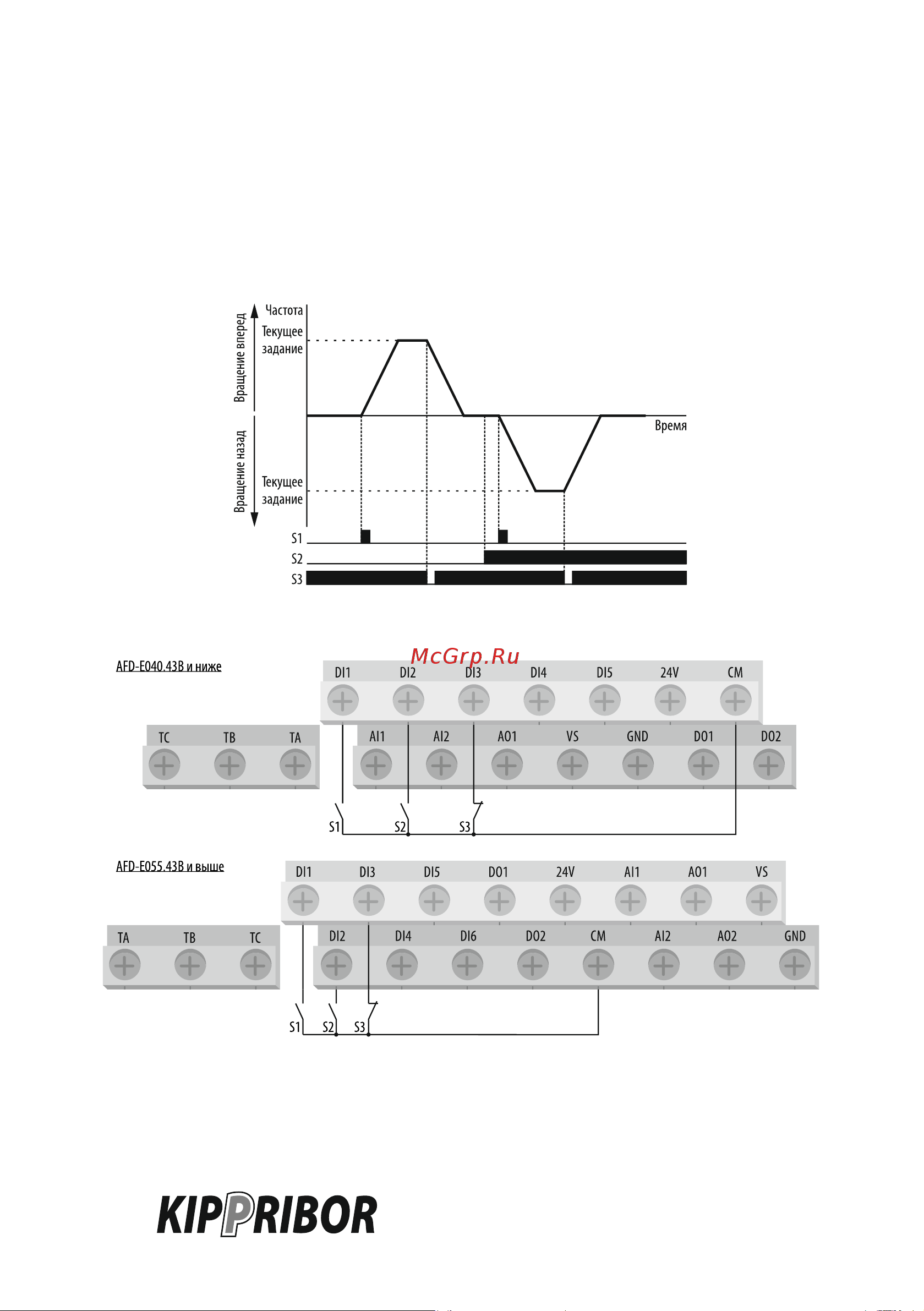

Рисунок 72 – трёхпроводной режим управления №2.
Рисунок 73 – подключение внешних управляющих сигналов при трёхпроводном режиме управления №1 и
№2.
