www.kippribor.ru
Автоматический запуск при включении питания:
0: Автоматический запуск разрешен:
Если источником управляющих команд является внешний терминал ([F0.3.33] =
«1»), а на дискретном входе ПЧ есть команда «RUN», то ПЧ автоматически запустит
электродвигатель при подаче напряжения питания.

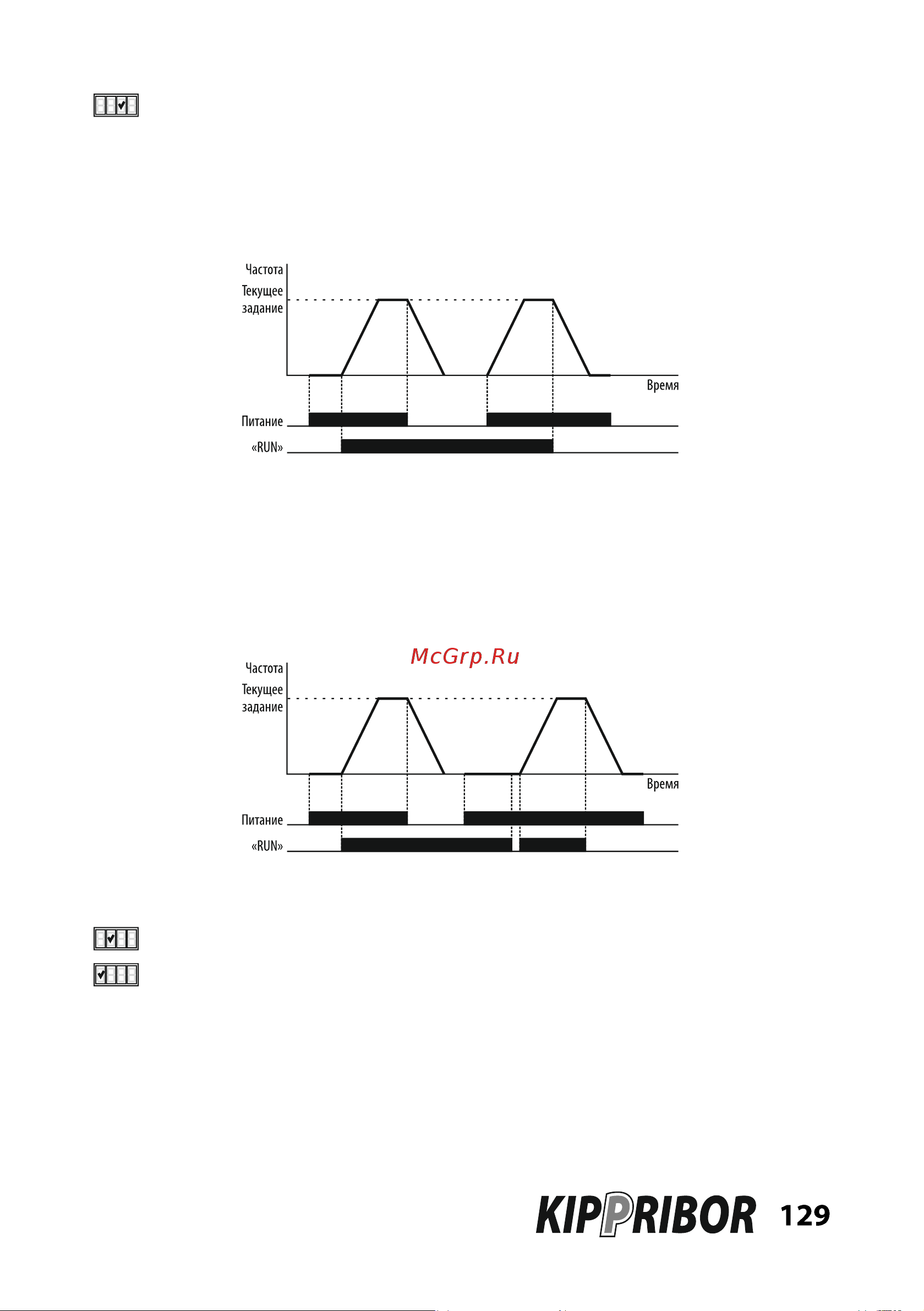

Рисунок 74 – автоматический запуск электродвигателя после включения питания «Разрешён».
1: Автоматический запуск запрещен:
Если источником управляющих команд является внешний терминал ([F0.3.33] =
«1»), а на дискретном входе ПЧ есть команда «RUN», то автоматического запуска элек-
тродвигателя не произойдёт, пока команда «RUN» не будет подана повторно.
Рисунок 75 – автоматический запуск электродвигателя после включения питания «Запрещён».
Зарезервировано.
Зарезервировано.
