Функция 19 – разрешение запуска при трехпроводном режиме управления:

Если источником управляющих команд является внешний терминал ([F0.3.33] =

«1»), а дискретные входы работают в трёхпроводном режиме ([F0.3.35] = «●●●2», или

«●●●3»), то Функция «19» используется в качестве разрешающего сигнала для запуска

ПЧ (команда «STOP»). При наличии активного сигнала на соответствующем дискрет-

ном входе команды «FWD» и «REV» становятся не активными. а при снятии активного

сигнала с соответствующего дискретного входа, внешние команды «FWD» и «REV» ста-

новятся активными.

Функция 20 – торможение постоянным током:

Если ПЧ находится в режиме торможения (после поступления команды «STOP»)

и выходная частота при этом снижается ниже значения [F0.4.45], то при наличии актив-

ного сигнала на соответствующем дискретном входе включается торможение постоян-

ным током.

Постоянное напряжение будет подано на обмотки статора до тех пор, пока есть

активный сигнал на соответствующем дискретном входе.

При наличии активного сигнала на соответствующем дискретном входе значение

времени торможения постоянным током (параметр [F0.4.46]) будет недействительно.

Функция 21 – задержка разгона и торможения:

Функция используется для задержки разгона и торможения электродвигателя.

При поступлении сигнала на соответствующий дискретный вход в процессе разгона или

торможения, ПЧ фиксирует текущую частоту и продолжает работу на этой частоте пока

активный сигнал не будет снят. После снятия активного сигнала с соответствующего

дискретного входа ПЧ продолжает разгон или торможение электродвигателя в обыч-

ном режиме.

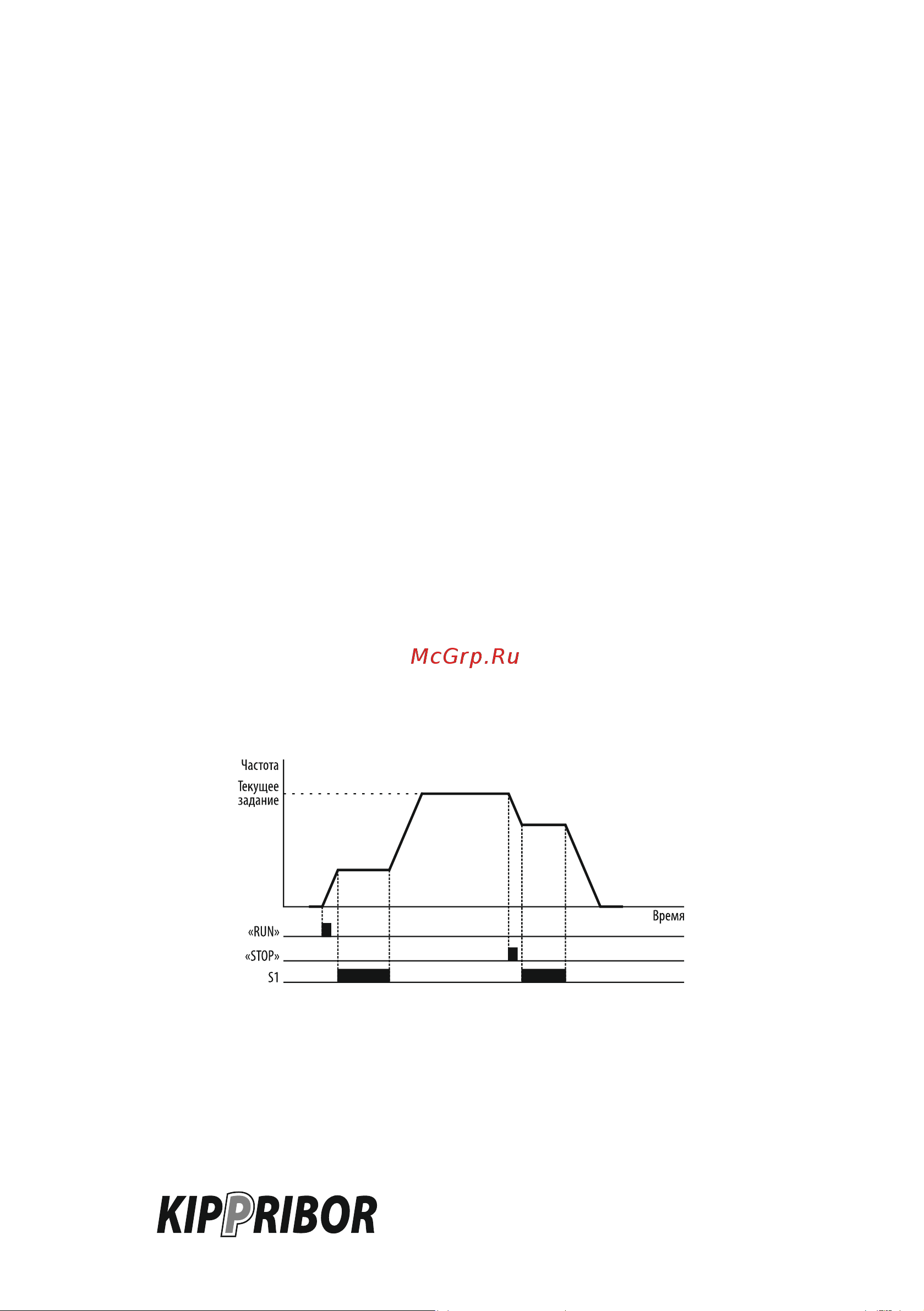

Рисунок 97 – задержка разгона и торможения.
