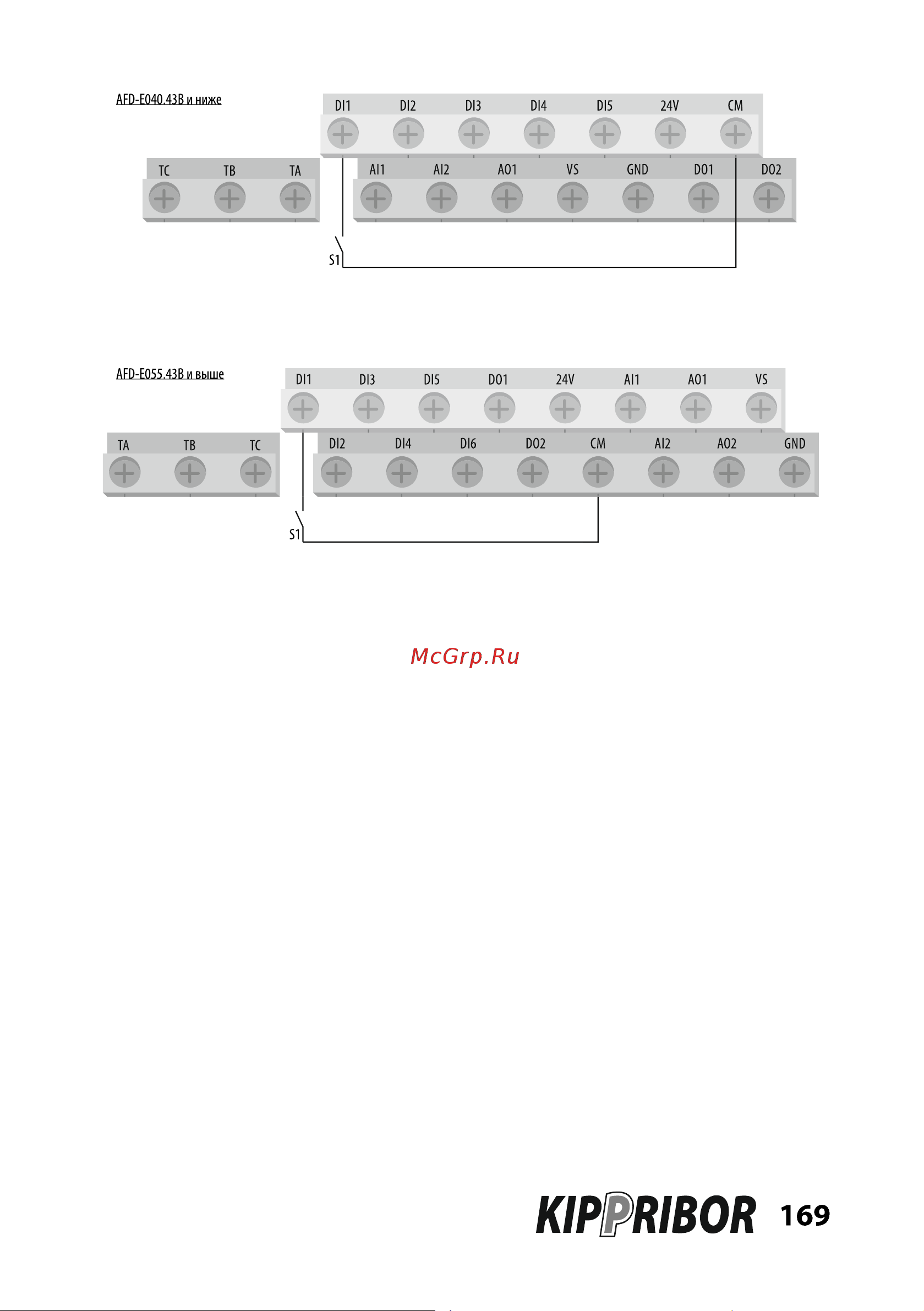

Рисунок 98 – пример схемы подключения внешних сигналов для при использовании функции «21» для ПЧ

AFD-E040.43B и ниже.

Рисунок 99 – пример схемы подключения внешних сигналов для при использовании функции «21» для ПЧ

AFD-E055.43B и выше.

Функция 22 – включение встроенного ПИД-регулятора:

Функция используется для дистанционного включения и отключения встроенного

ПИД-регулятора при поступлении внешнего сигнала на соответствующий дискретный

вход, когда [F7.0.00] = «●●●2».

Функция 23 – включение встроенного ПЛК:

Функция используется для дистанционного включения и отключения встроенного

ПЛК при поступлении внешнего сигнала на соответствующий дискретный вход, когда

[F6.1.15] = «●●●2» или «●●●4».

Функция 24 – включение режима колебания частоты:

Функция используется для дистанционного запуска ПЧ в режиме колебания ча-

стоты при поступлении внешнего сигнала на соответствующий дискретный вход, когда

[F6.2.46] = «●●●2».

При наличии активного сигнала на соответствующем входе, ПЧ работает в ре-

жиме колебания частоты в соответствии с настройками параметров

[F6.2.46]…[F6.2.53]. При снятии активного сигнала с соответствующего дискретного

входа, ПЧ переходит на частоту [F6.2.47] с временем разгона и торможения 1 (пара-

метры [F1.0.3] и [F1.0.4] соответственно).

Функция 26 – сброс программы встроенного ПЛК при остановке:

При [F6.1.15] = «●1●●» или «●2●●» ПЧ может автоматически сохранять теку-

щую позицию программы встроенного ПЛК при аварийной остановке или остановке по
