iCSPSA2 Installation Instructions
18

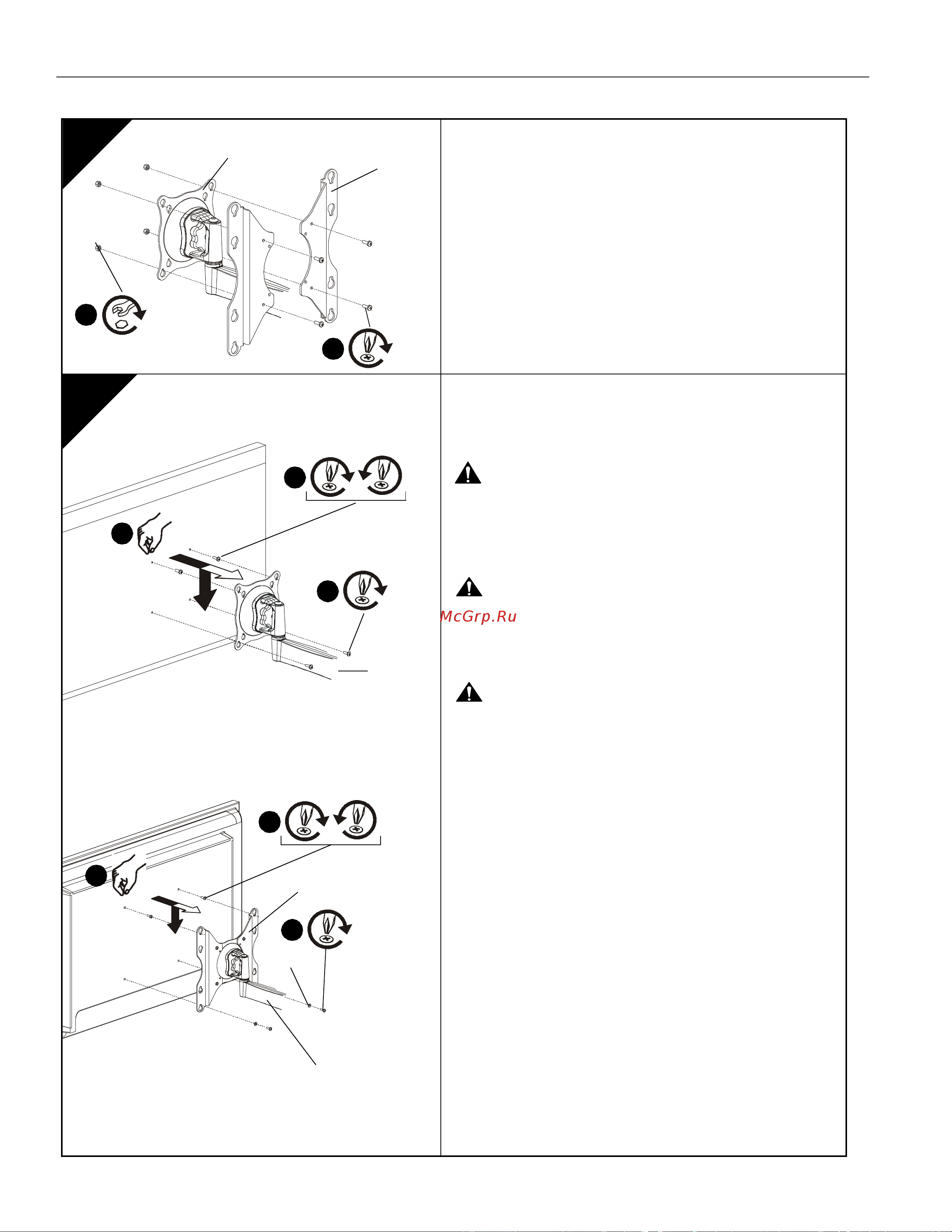

INSTALACIÓN DE LA PANTALLA EN
EL CONJUNTO DEL BRAZO
1. Si la disposición de los orificios de montaje es de 75 x 75 mm
o 100 x 100 mm, continúe por el paso 3A (“Orificios de
montaje a paño”) o el 3B (“Orificios de montaje
empotrados”), según proceda. De lo contrario continúe
por aquí.
2. Introduzca los tornillos (H) en las tuercas (M) atravesando
los soportes de montaje (F) y el conjunto del brazo (A).
3. Continúe por el paso 3A (“Orificios de montaje a paño”)
o el 3B (“Orificios de montaje empotrados”), según proceda.
3
75 x 75 mm, 100 x 100 mm
1
H x2
Orificios de montaje a paño
¡ATENCIÓN! Este procedimiento sólo se aplica cuando hay
orificios de montaje de 4 mm o 6 mm de diámetro a ras de
la superficie posterior de la pantalla.
ADVERTENCIA: Si se excede el peso máximo, podrían
causarse graves daños personales o materiales. El
instalador es responsable de asegurarse de que el peso
combinado de todos los componentes montados en el
iCSPSA2 no excede 18 kg (40 lbs).
PRECAUCIÓN:
Si utiliza tornillos de un tamaño
inadecuado, podría dañar la pantalla. Unos tornillos
adecuados se introducirán completa y fácilmente en
los orificios de montaje de la pantalla.
PRECAUCIÓN:
Si no están adecuadamente enroscados,
la pantalla podría caerse. Saque los tornillos SÓLO lo
necesario para poder enroscarlos en el conjunto del brazo.
1. Instale dos tornillos (H o Q, según proceda) en los orificios
de montaje superiores de la pantalla. Enrosque los tornillos
completamente y a continuación desenrósquelos dándoles
únicamente 3 vueltas.
NOTA: En la imagen se pueden ver disposiciones de orificios
de montaje de 100 x 100 mm y 200 x 200
mm, las disposiciones de 75 x 75 mm y de
100 x 200 mm son parecidas.
2. Alinee la pantalla de manera que los tornillos instalados en
el paso anterior entren en el par superior de orificios
de montaje en forma de pera. Baje la pantalla hasta que
quede firmemente colocada en su sitio.
NOTA: La pantalla quedará colgada de los dos
tornillos superiores.
3. Introduzca los dos tornillos restantes (H o Q, según
proceda) en el par inferior de orificios de montaje en forma
de pera.
• Si está instalando los tornillos (H) a través de soportes
de montaje (F), tiene que colocar arandelas (L) bajo
las cabezas de los tornillos (H).
4. Apriete los cuatro tornillos (H o Q, según proceda). No los
apriete demasiado.
3A
2
3
H x2
A
2
2
H x4
M x4
7 mm
A
F x2
(H, Q) x2
100 x 200 mm, 200 x 200 mm
2
3
L x2
A
F x2
(H, Q) x2
1
