Installation Instructions iCSPSA2
59
Infällda fästhål
VIKTIGT! Den här arbetsrutinen gäller endast när
fästhål med 4 mm eller 6 mm diameter är infällda
i skärmens baksida.
VARNING: Om viktkapaciteten överskrids finns
risk för allvarliga personskador eller skador på
utrustningen! Det är montörens ansvar att kontrollera
att den kombinerade vikten för alla komponenterna
som monterats på iCSPSA2 inte överskrider 18 kg
(40 lbs).

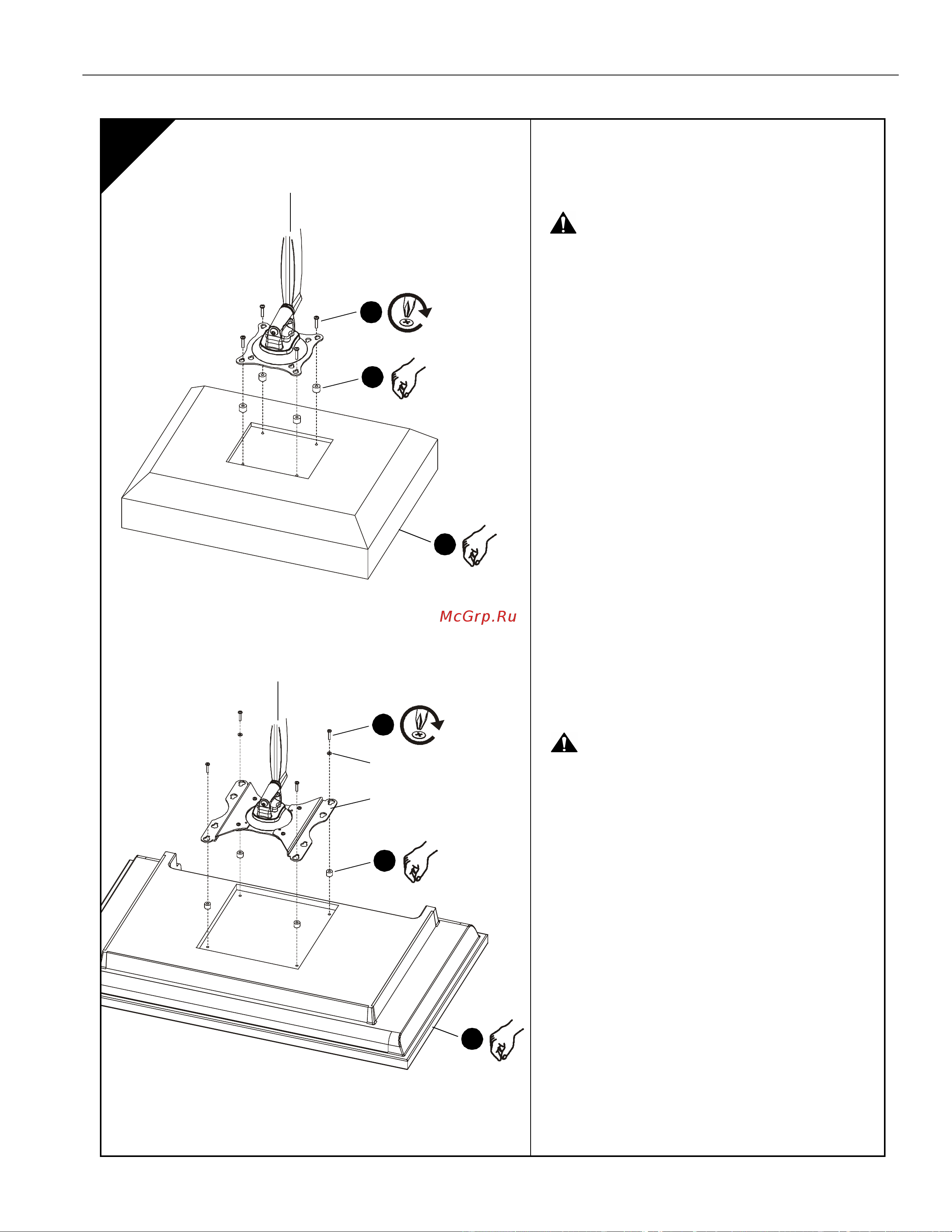

1. Lägg skärmen försiktigt med framsidan nedåt på
en skyddande yta.
2. Sätt fyra distansbrickor (N eller P beroende på
vilken som passar) över respektive fästhål baktill
på skärmen. Välj den kortaste distansbrickan som
ger tillräcklig utfyllnad. Alla distansbrickor måste ha
samma längd.
OBS: Fästhålsmönster 100 x 100 mm respektive 200
x 200 mm visas. Fästhålsmönster på
75 x 75 mm och 100 x 200 mm är liknande.
3. Välj skruvens längd:
• Om du använder distansbrickor (N) ska du
använda skruvtyp (J).
• Om du använder distansbrickor (P) ska du
använda skruvtyp (K).
OBS: Om du monterar skruvar av typ (J, K) genom
fästena (F) ska du också använda brickor av typ
(L) för nedre paret av droppformade fästhål.
4. Orientera armenheten (A) så att de droppformade
fästhålen är i linje med hålen i distansbrickorna
(N eller P beroende på modell).
SE UPP:
Om du använder skruvar med fel
dimension kan skärmen skadas! Rätt skruvar kommer
lätt att kunna gängas in i skärmens fästhål helt och
hållet.
5. Montera skruvarna (J eller K beroende på modell)
genom brickorna (L i förekommande fall), de
droppformade fästhålen samt distansbrickorna
(N eller P beroende på modell) i skärmen. Dra åt
alla fyra skruvarna. Dra inte åt för hårt!
6. Fortsätt till avsnittet "MONTERA ARMENHETEN
VID VÄGGPLATTAN".
7
3B
75 x 75 mm, 100 x 100 mm
100 x 200 mm, 200 x 200 mm
(N, P) x 4
2
(J, K) x 4
5
(N, P) x 4
2
(J, K) x 4
5
L x 2
F x 2
A
A
1
1
