Installation Instructions iCSPSA2
39
Verzonken montagegaten
BELANGRIJK! Deze procedure is alleen van
toepassing als de montagegaten met diameter van
4 mm in het achtervlak van het display zijn verzonken.
WAARSCHUWING: Overschrijding van de
gewichtscapaciteit kan tot ernstig lichamelijk letsel of
beschadiging van de apparatuur leiden! Het behoort
tot de verantwoordelijkheid van de installateur te
zorgen dat het gewicht van alle componenten die
aan de iCSPSA2 zijn bevestigd, in totaal niet hoger
is dan 18 kg (40 lbs).
1. Leg het display voorzichtig op een beschermend
oppervlak met de voorzijde omlaag.
2. Plaats de vier pasringen (N of P, al naargelang van
toepassing) op elk montagegat aan de achterzijde
van het display. Selecteer de kortste pasring die
afdoende vult. Alle pasringen moeten even
lang zijn.

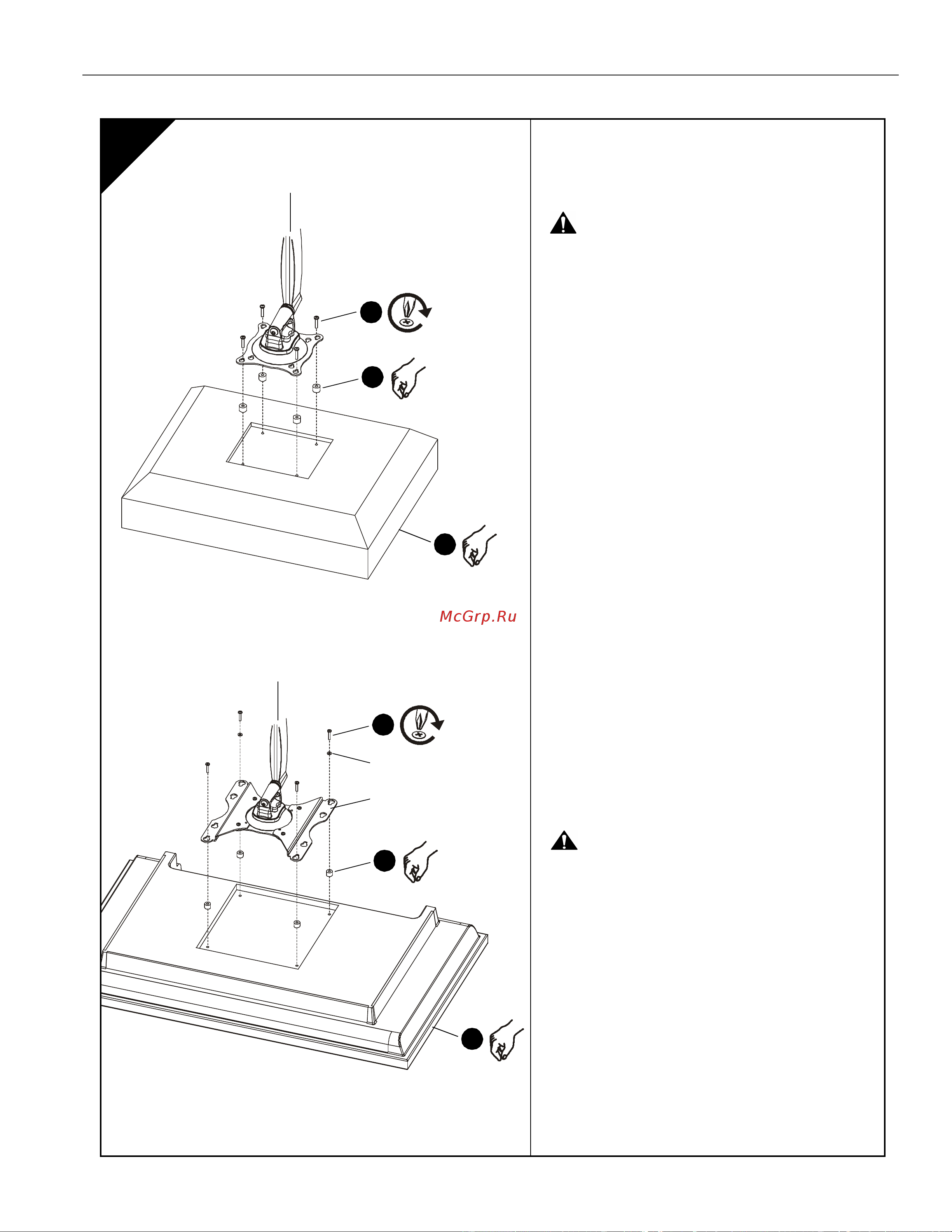

OPMERKING: 100 x 100 mm en 200 x 200 mm
montagemallen afgebeeld;
75 x 75 mm en 100 x 200 mm
montagemallen zien er ongeveer
net zo uit.
3. Selecteer de schroeflengte als volgt:
• Gebruik de schroeven (J) voor de
pasringen (N).
• Gebruik de schroeven (K) voor de
pasringen (P).
OPMERKING: Als u de schroeven (J, K) door de
beugels (F) plaatst, moet u ook de
onderlegschijfjes (L) voor het
onderste paar traanvormige
montagegaten gebruiken.
4. Richt de armconstructie (A) zodanig dat de
traanvormige montagegaten op de gaten in de
pasringen (N of P, al naargelang van toepassing)
zijn uitgelijnd.
VOORZICHTIG:
Door de verkeerde maat
schroeven te gebruiken, kan het display beschadiging
oplopen! Schroeven van de juiste maat worden
gemakkelijk en volledig in de montagegaten van het
display gedraaid.
5. Plaats de schroeven (J of K, al naargelang van
toepassing) door de onderlegschijfjes (L, indien
van toepassing), de traanvormige montagegaten
en de pasringen (N of P, al naargelang van
toepassing) in het display. Draai alle vier schroeven
vast. Niet te vast aandraaien!
6. Ga door met ‘ARMCONSTRUCTIE AAN
WANDPLAAT BEVESTIGEN’.
7
3B
75 x 75 mm, 100 x 100 mm
100 x 200 mm, 200 x 200 mm
(N, P) x4
2
(J, K) x4
5
(N, P) x4
2
(J, K) x4
5
L x2
F x2
A
A
1
1
