RÉGLAGE

AVERTISSEMENT : Un desserrage ou un

serrage excessif du mécanisme de réglage peut

résulter en des blessures graves ou en des

dommages à l’équipement !

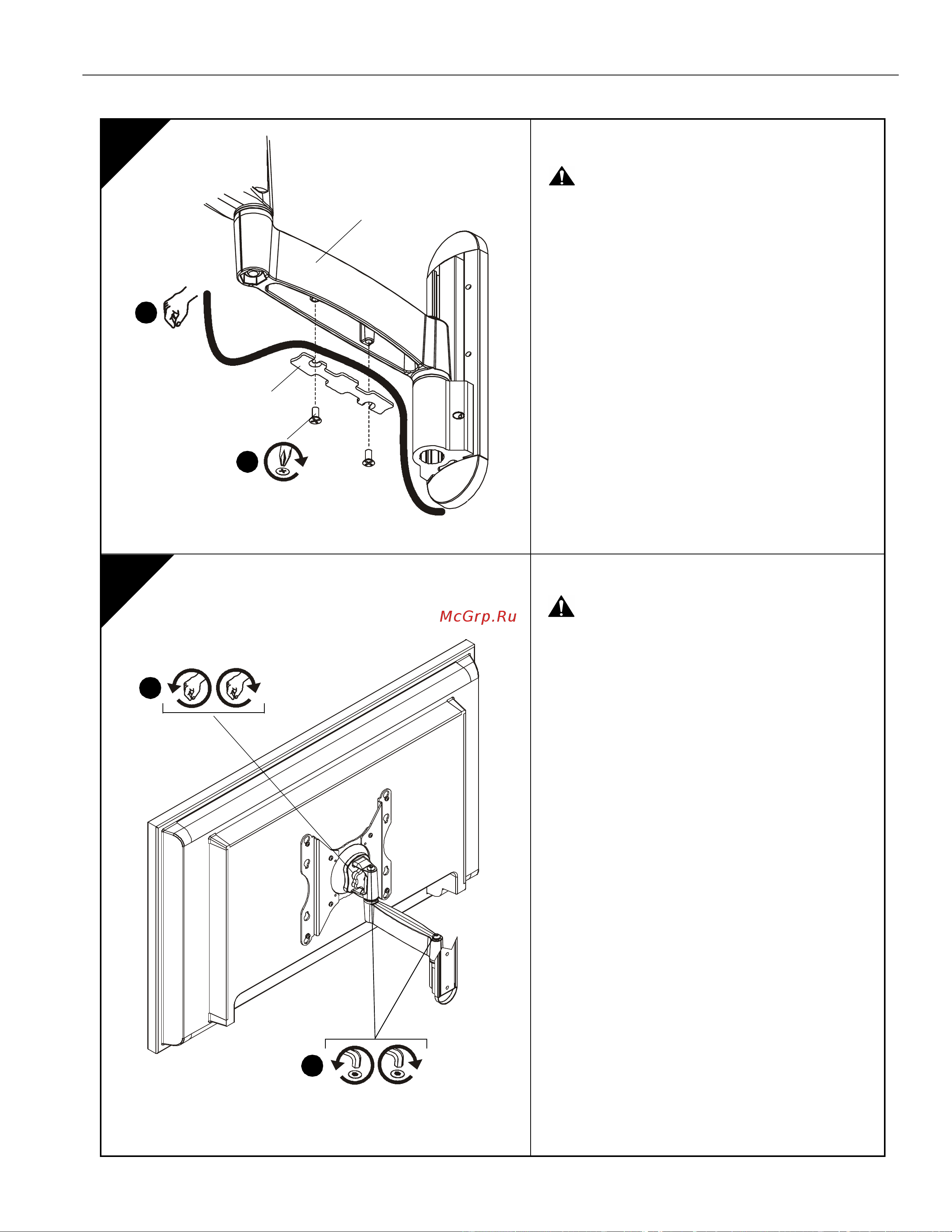

1. Pour ajuster le pas/pivot/roulis, desserrez

légèrement le bouton de réglage (dans le sens

inverse des aiguilles d’une montre quand vous

regardez le dos de l’affichage), mettez l’affichage

à l’angle désiré et resserrez le bouton de réglage.

2. Pour régler l’extension, desserrez ou serrez

légèrement les vis de réglage en utilisant la clé

hexagonale (S). Ajustez SEULEMENT tel que

requis pour arriver à la tension désirée.

GESTION DES CÂBLES

PRÉCAUTION :

Assurez-vous de disposer d'un jeu

de câbles adéquat pour le mouvement de l'écran, et

que les câbles ne soient pas pincés par l'installation du

couvercle (E) ou des vis (R).

1. Insérez soigneusement les câbles dans la cavité

située dans la partie inférieure du bras de montage

(A).

2. Installez le couvercle (E) à l'aide de deux vis (R).

R x2
