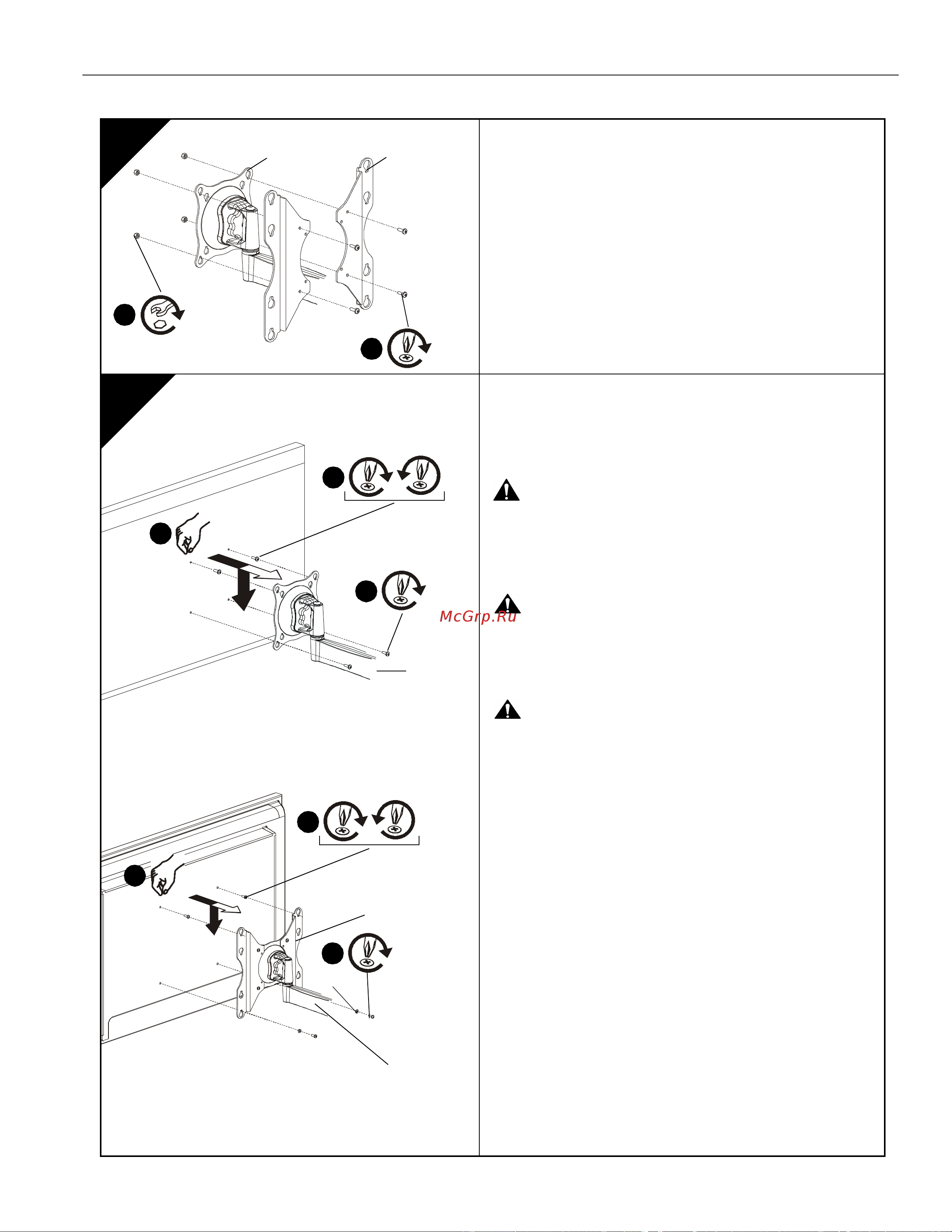

Installation Instructions iCSPSA2
23
EINBAU DES DISPLAYS AN
ARMBAUGRUPPE
1. Wenn das Display über ein Montagelochmuster von
75 x 75 mm oder 100 x 100 mm verfügt, mit Schritt 3A
(„Bündige Montagelöcher“) oder Schritt 3B („Versenkte
Montagelöcher“) fortfahren. Ansonsten die nachstehenden
Anweisungen befolgen.
2. Schrauben (H) durch Halterungen (F) und Kopfbaugruppe
(A) in Muttern (M) einbauen.
3. Entweder mit Schritt 3A („Bündige Montagelöcher“) oder
Schritt 3B („Versenkte Montagelöcher“) fortfahren.
4
3
75 x 75 mm, 100 x 100 mm
1
H x2
Bündige Montagelöcher
WICHTIG! Dieses Verfahren trifft nur dann zu, wenn die
Montagelöcher mit einem Durchmesser von 4 mm oder 6 mm
auf der Rückseite des Displays bündig an der Oberfläche
anliegen.
WARNUNG: Die Überschreitung der Tragfähigkeit kann zu
schweren Körperverletzungen oder Schäden an den Geräten
führen! Der Installateur ist dafür verantwortlich
sicherzustellen, dass das Gesamtgewicht aller am iCSPSA2
befestigten Komponenten 18 kg (40 lbs) nicht überschreitet.
VORSICHT:
Die Verwendung von Schrauben der falschen
Größe können zur Beschädigung Ihres Displays führen! Die
richtigen Schrauben lassen sich leicht und vollständig in die
Montagelöcher des Displays einführen.
VORSICHT:
Ein unzureichendes Eingreifen des Gewindes
in das Display kann zum Herunterfallen des Displays führen!
Die Schrauben NUR so weit zurückdrehen, dass die
Armbaugruppe eingebaut werden kann!
1. Zwei Schrauben (entweder H oder Q) in die oberen
Montagelöcher auf dem Display einbauen. Die Schrauben
vollständig in das Display eindrehen und dann um
3 vollständige Umdrehungen zurückdrehen.
HINWEIS: Die Montagelochmuster 100 x 100 mm und
200 x 200 mm sind abgebildet; die Muster
75 x 75 mm und 100 x 200 mm sind ähnlich.
2. Das Display anheben und so ausrichten, dass die im
vorherigen Schritt eingebauten Schrauben in das obere
Paar Montagelanglöcher passen. Das Display in Position
einrasten lassen.
HINWEIS: Das Display ist jetzt an den beiden oberen
Schrauben aufgehängt.
3. Die beiden restlichen Schrauben (entweder H oder Q)
durch das untere Paar Montagelanglöcher einbauen.
• Wenn Schrauben (H) durch Halterungen (F) eingebaut
werden, dann müssen unter den Schraubköpfen (H)
Unterlegscheiben (L) installiert werden.
4. Alle vier Schrauben (entweder H oder Q) festziehen.
Nicht zu fest anziehen!
3A
2
3
H x2
A
2
2
H x4
M x4
7 mm
A
F x2
(H, Q) x2
100 x 200 mm, 200 x 200 mm
2
3
L x2
A
F x2
(H, Q) x2
1
