IC MOUNTS iC-SP-SA2 [25/88] Einstellung

Installation Instructions iCSPSA2

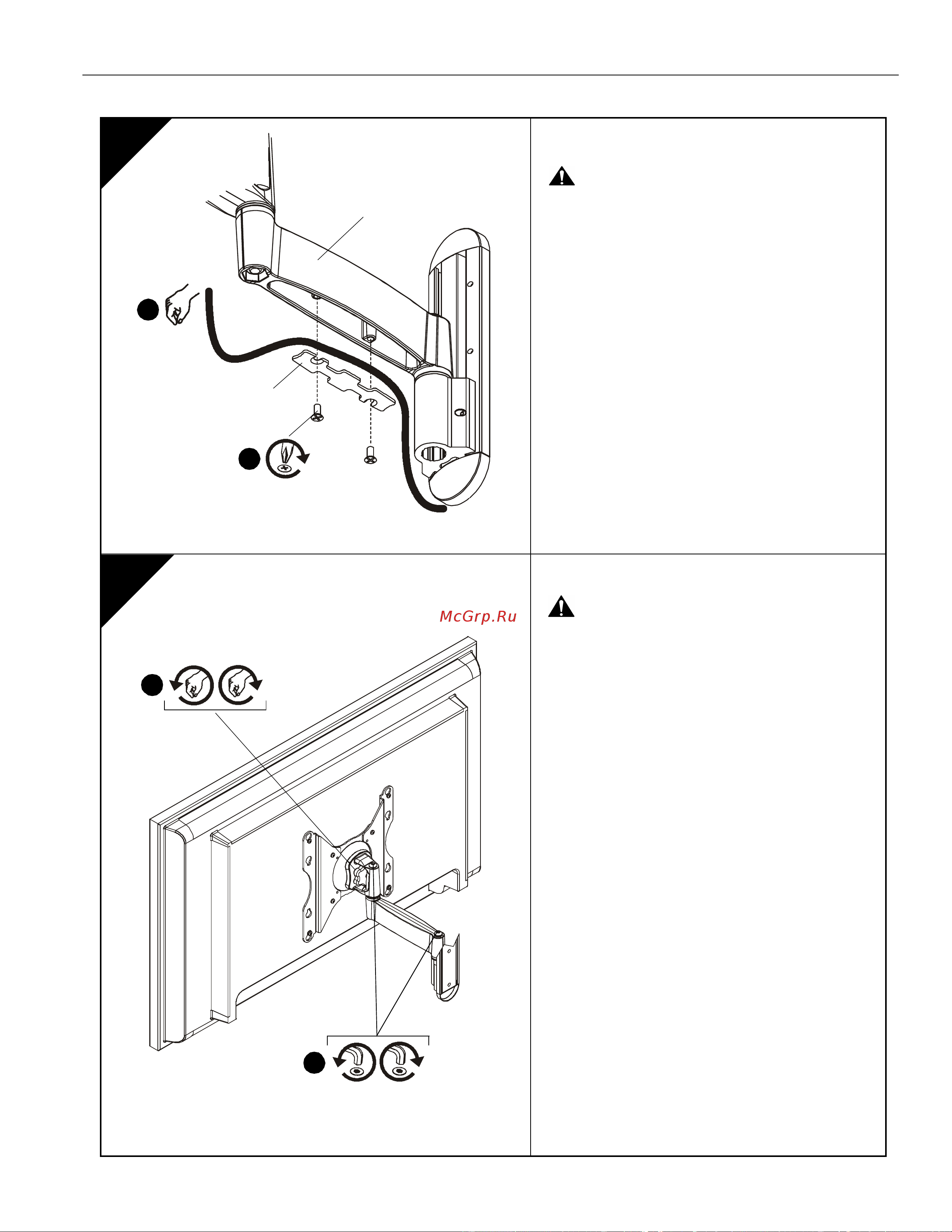

EINSTELLUNG

WARNUNG: Ein zu starkes Lösen oder

Festziehen von Einstellmechanismen kann zu

schweren Körperverletzungen oder Schäden

an den Geräten führen!

1. Zur Einstellung des Neigungs-/Schwenkungs-/

Rollwinkels den Einstellungsknopf leicht lösen (von

der Rückseite des Displays aus betrachtet gegen

den Uhrzeigersinn), das Display in den gewünschten

Winkel bringen und den Einstellungsknopf wieder

festziehen.

2. Zur Einstellung der Verlängerung die

Einstellschrauben mit dem Sechskantschlüssel (S)

leicht lösen oder festziehen. Die Schrauben NUR

so weit einstellen, dass die gewünschte Spannung

erzielt wird.

KABELFÜHRUNG

VORSICHT:

Stellen Sie sicher, dass genügend

Kabelspiel zum Bewegen des Bildschirms vorhanden

ist und dass Kabel bei der Montage der Abdeckung (E)

oder beim Eindrehen der Schrauben (R) nicht

abgeklemmt werden.

1. Führen Sie die Kabel vorsichtig in die Öffnung ein,

die sich am unteren Teil der Armvorrichtung (A)

befindet.

2. Montieren Sie die Abdeckung (E) mit zwei

Schrauben (R).

R x2
