iCSPSA2 Installation Instructions
28

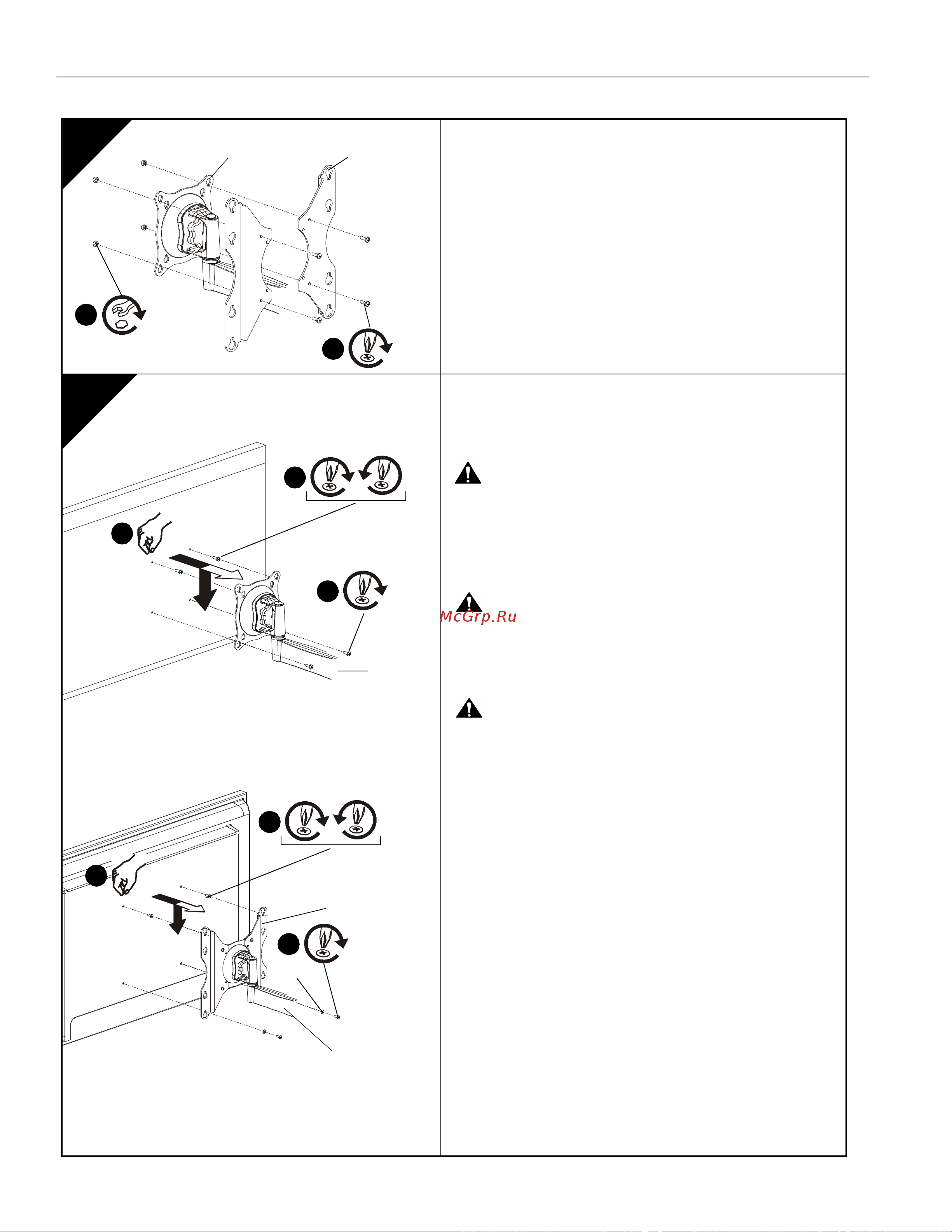

INSTALAR O MONITOR NA UNIDADE
DO BRAÇO
1. Se o monitor tiver um padrão de montagem de 75 x 75 mm
ou 100 x 100 mm, proceda conforme o Passo 3A (“Furos de
montagem à face”) ou o Passo 3B (“Furos de montagem
encastrados”), conforme aplicável. Caso contrário, continue
conforme indicado abaixo.
2. Instale os parafusos (H) através dos suportes (F) e unidade
do braço (A) nas porcas (M).
3. Proceda conforme o Passo 3A (“Furos de montagem
à face”) ou o Passo 3B (“Furos de montagem encastrados”),
conforme aplicável.
4
3
75 x 75 mm, 100 x 100 mm
1
H x2
Furos de montagem à face
IMPORTANTE! Este procedimento apenas é aplicável
quando os furos de 4 mm ou 6 mm de diâmetro estão à face
com a superfície traseira do monitor.
ATENÇÃO: Exceder a capacidade de peso pode resultar
em graves lesões pessoais ou danos no equipamento! É da
responsabilidade do instalador
certificar-se de que o peso combinado de todos os
componentes ligados ao iCSPSA2 não excede
18 kg (40 lbs).
CUIDADO:
Se utilizar parafusos de tamanho errado pode
provocar danos no monitor! Os parafusos de tamanho
adequado entrarão com facilidade e completamente nos furos
de montagem do monitor.
CUIDADO:
Um passo de rosca incorrecto no monitor
poderá provocar a queda do mesmo! Recue os parafusos
APENAS o necessário para permitir a instalação na unidade
do braço.
1. Instale dois parafusos (H ou Q, conforme aplicável) nos
furos de montagem superiores no monitor. Aperte os
parafusos totalmente no monitor e depois 3 voltas
completas.
NOTA: Padrões de furos de montagem de 100 x 100 mm
e 200 x 200 mm ilustrados; os 75 x 75 mm e
100 x 200 mm são semelhantes.
2. Alinhe o monitor de forma a que os parafusos instalados
no passo anterior encaixem no par superior dos furos de
montagem tipo “lágrima”. Baixe o monitor com firmeza para
a posição adequada.
NOTA: O monitor ficará apoiado nos dois parafusos
superiores.
3. Instale os dois parafusos que restam (H ou Q, conforme
aplicável) no par inferior dos furos de montagem
tipo “lágrima”.
Se instalar os parafusos (H) através dos suportes (F),
instale anilhas (L) por debaixo das cabeças dos
parafusos (H).
4. Aperte os quatro parafusos (H ou Q, conforme aplicável).
Não aperte em demasia!
3A
2
3
H x2
A
2
2
H x4
M x4
7 mm
A
F x2
(H, Q) x2
100 x 200 mm, 200 x 200 mm
2
3
L x2
A
F x2
(H, Q) x2
1
