iCSPSA2 Installation Instructions
24

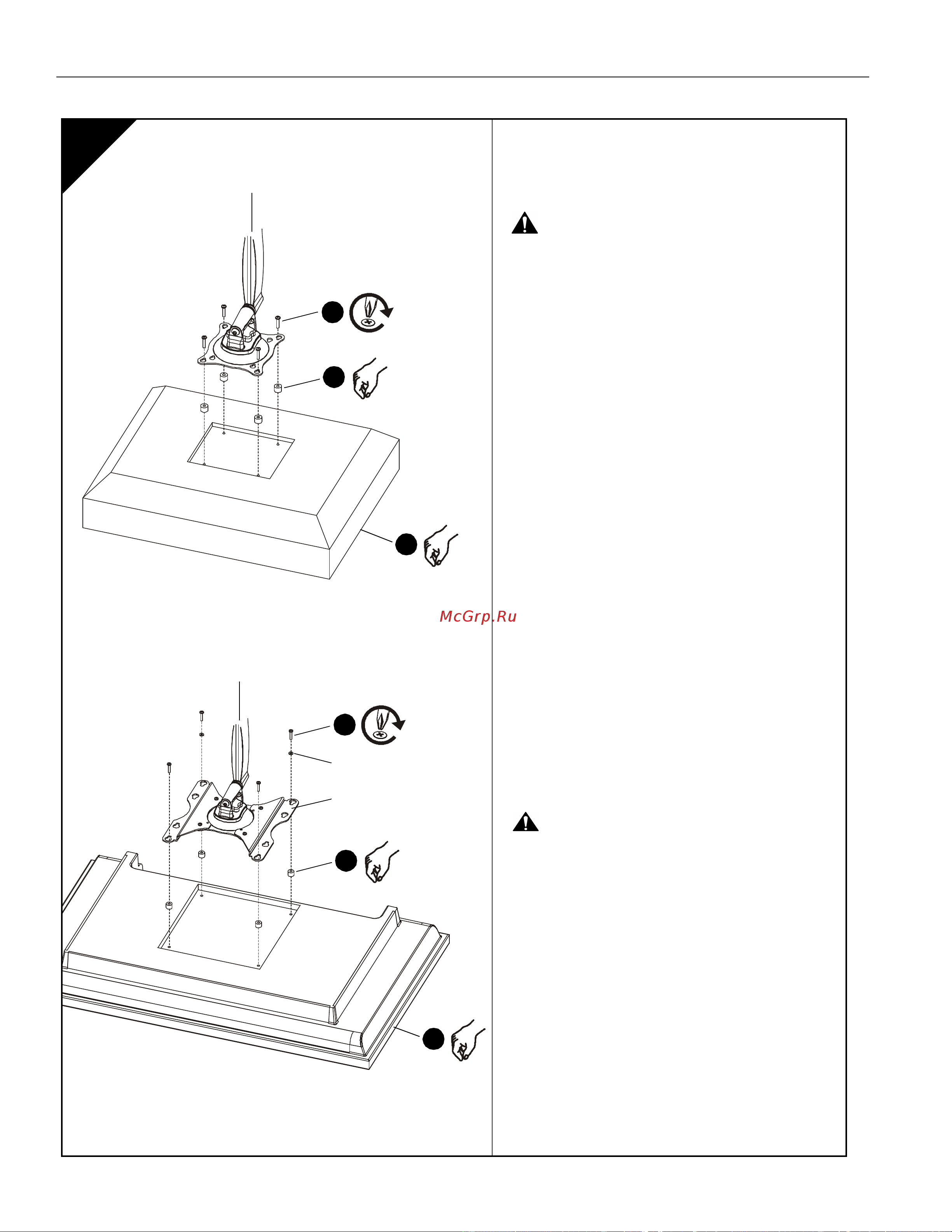

Versenkte Montagelöcher
WICHTIG! Dieses Verfahren trifft nur dann zu, wenn
die Montagelöcher mit einem Durchmesser von 4 mm
in der Rückseite des Displays versenkt sind.
WARNUNG: Die Überschreitung der Tragfähigkeit
kann zu schweren Körperverletzungen oder
Schäden an den Geräten führen! Der Installateur
ist dafür verantwortlich sicherzustellen, dass das
Gesamtgewicht aller am iCSPSA2 befestigten
Komponenten 18 kg (40 lbs) nicht überschreitet.
1. Display mit der Vorderseite nach unten vorsichtig
auf eine Schutzfläche legen.
2. Vier Distanzhülsen (entweder N oder P) über
jedes Montageloch auf der Rückseite des Displays
positionieren. Dabei sollte die kürzeste Distanzhülse
gewählt werden, die eine ausreichende
Überbrückung bietet. Alle Distanzhülsen müssen
dieselbe Länge aufweisen.
HINWEIS: Die Montagelochmuster 100 x 100 mm
und 200 x 200 mm sind abgebildet; die
Muster 75 x 75 mm und 100 x 200 mm
sind ähnlich.
3. Schraubenlänge wählen:
• Wenn Distanzhülsen (N) verwendet werden,
müssen Schrauben (J) benutzt werden.
• Wenn Distanzhülsen (P) verwendet werden,
müssen Schrauben (K) benutzt werden.
HINWEIS: Wenn Schrauben (J, K) durch Halterungen
(F) eingebaut werden, dann müssen
zusätzlich Unterlegscheiben (L) für das
untere Paar Montagelanglöcher
verwendet werden.
4. Die Armbaugruppe (A) so ausrichten, dass die
Montagelanglöcher auf die Löcher in den
Distanzhülsen (entweder N oder P)
ausgerichtet sind.
VORSICHT:
Die Verwendung von Schrauben der
falschen Größe können zur Beschädigung Ihres
Displays führen! Die richtigen Schrauben lassen sich
leicht und vollständig in die Montagelöcher des
Displays einführen.
5. Die Schrauben (entweder J oder K) durch
Unterlegscheiben (ggf. L), Montagelanglöcher und
Distanzhülsen (entweder N oder P) in das Display
einbauen. Alle vier Schrauben festziehen. Nicht zu
fest anziehen!
6. Mit „EINBAU DER ARMBAUGRUPPE AN
WANDPLATTE“ fortfahren.
7
3B
75 x 75 mm, 100 x 100 mm
100 x 200 mm, 200 x 200 mm
(N, P) x4
2
(J, K) x4
5
(N, P) x4
2
(J, K) x4
5
L x2
F x2
A
A
1
1
