Installation Instructions iCSPSA2
33

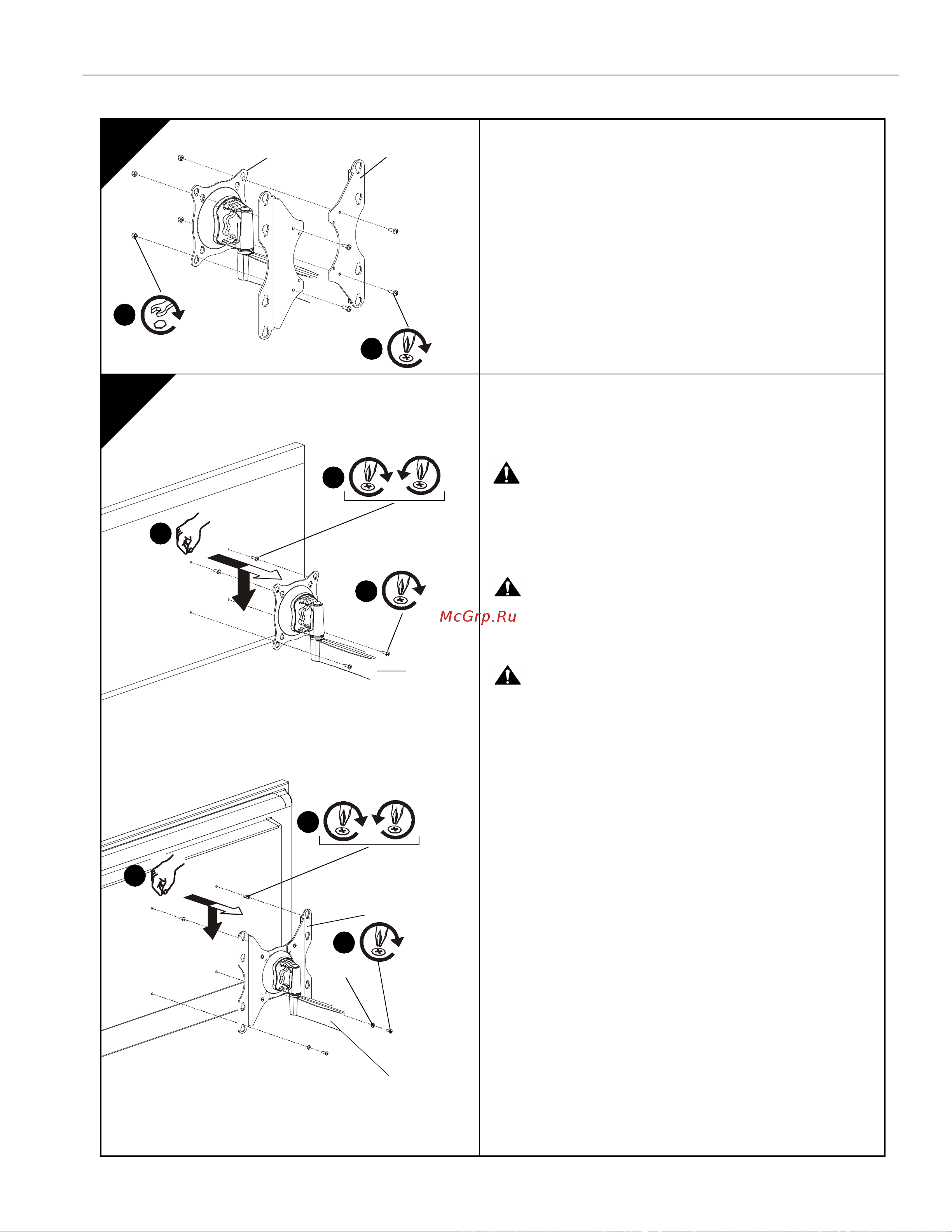

INSTALLAZIONE DEL DISPLAY SUL
BLOCCO BRACCIO
1. Se il display dispone di uno schema di montaggio di
75 x 75 mm o 100 x 100 mm, proseguire con il passaggio 3A
("Fori di montaggio a filo") o il passaggio 3B ("Fori di
montaggio incassati"), se presenti. Altrimenti, continuare
come riportato di seguito.
2. Installare le viti (H) attraverso le staffe (F) e il blocco testa (A)
nei dadi (M).
3. Procedere con il passaggio 3A ("Fori di montaggio a filo")
o il passaggio 3B ("Fori di montaggio incassati"), se presenti.
4
3
75 x 75 mm, 100 x 100 mm
1
H x2
Fori di montaggio a filo
IMPORTANTE! Questa procedura è valida solo se i fori
di montaggio con un diametro di 4 mm o 6 mm sono a filo
con la superficie posteriore del display.
AVVERTENZA: Un peso superiore alla capacità nominale
può provocare gravi lesioni personali o danneggiare
l'apparecchiatura. È responsabilità dell'installatore verificare
che il peso totale di tutti i componenti montati sul iCSPSA2
non superi 18 kg (40 lbs).
ATTENZIONE:
L'uso di viti di lunghezza errata può
danneggiare il display. Se le viti sono di misura corretta,
l'avvitamento completo nei fori sarà agevole.
ATTENZIONE:
L'innesto errato dell'avvitamento nel display
potrebbe fare cadere il display. Per consentire l'installazione
sul blocco braccio, rimuovere le viti SOLO se necessario.
1. Inserire due viti (H o Q, se presenti) nei fori di montaggio
superiori del display. Avvitare completamente le viti nel
display, quindi svitare di 3 giri completi.
NOTA: Gli schemi di fori illustrati sono di 100 x 100 mm
e 200 x 200 mm; vengono illustrati anche modelli simili
di 75 x 75 mm e 100 x 200 mm.
2. Allineare il display in modo che le viti installate nel
passaggio precedente entrino nei dei due fori a goccia
superiori. Abbassare il display fissandolo in posizione.
NOTA: Il display verrà sospeso sulle due viti superiori.
3. Inserire le due viti rimanenti (H o Q, se presenti) nei due fori
a goccia inferiori.
• Se le viti (H) vengono inserite attraverso le staffe (F),
installare i distanziatori (L) sotto alle viti a stella (H).
4. Serrare tutte e quattro le viti (H o Q, se presenti). Non
avvitare eccessivamente.
3A
2
3
H x2
A
2
2
H x4
M x4
7mm
A
F x2
(H, Q) x2
100 x 200 mm, 200 x 200 mm
2
3
L x2
A
F x2
(H, Q) x2
1
