IC MOUNTS iC-SP-SA2 [27/88] Instalar a unidade do braço na placa de parede

Installation Instructions iCSPSA2

INSTALAR A UNIDADE DO BRAÇO NA PLACA

DE PAREDE

IMPORTANTE! Se proceder à instalação de um monitor com furos

de montagem encastrados, consulte “INSTALAR O MONITOR NA

UNIDADE DO BRAÇO” antes de instalar a unidade do braço na placa

de parede.

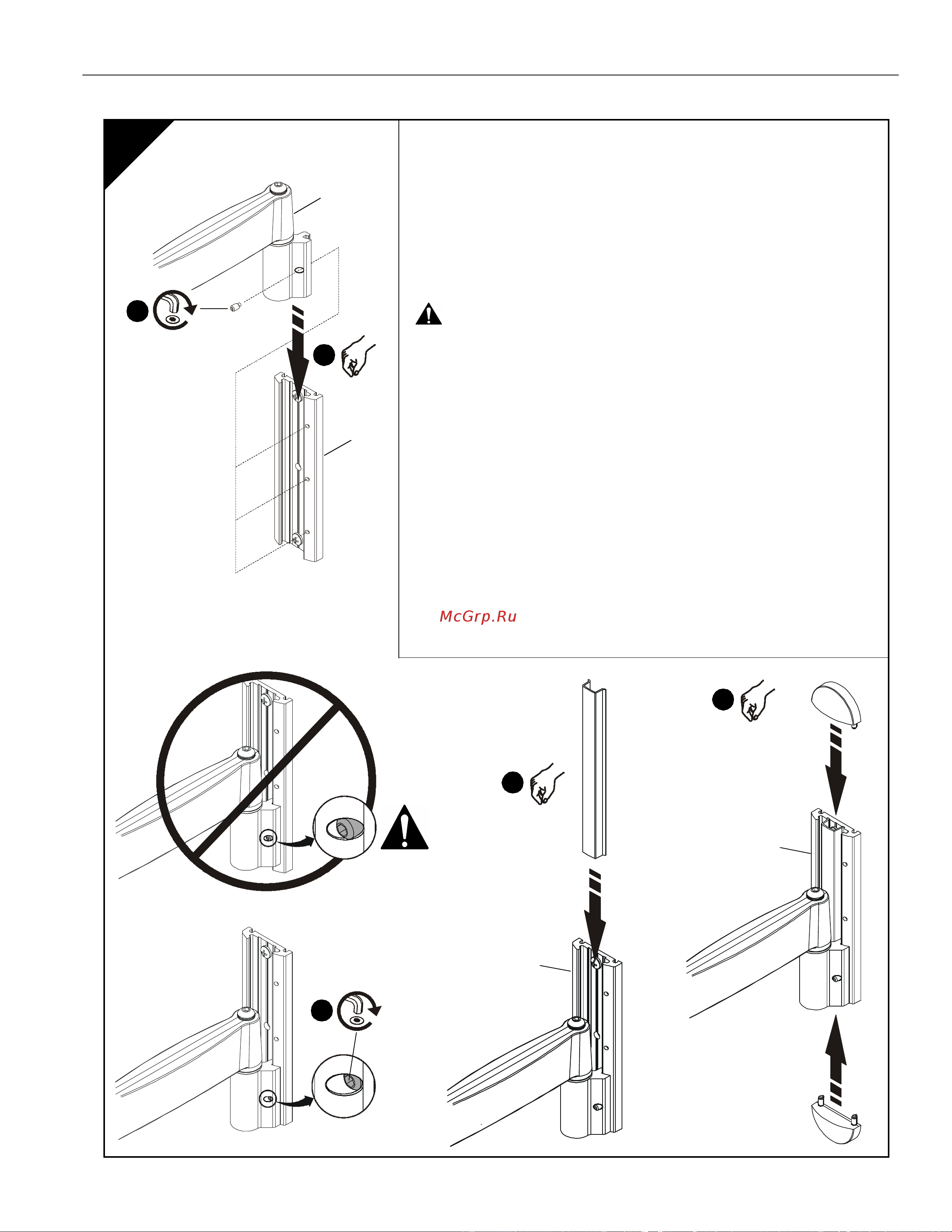

1. Alinhe a unidade do braço (A) com a placa de parede (B) e faça deslizar

para a posição adequada.

ATENÇÃO: Caso não alinhe o parafuso de cabeça sextavada com o

furo da placa de parede (B) pode provocar a queda da unidade do braço

(A), provocando graves lesões pessoais ou danos no equipamento! O

parafuso de cabeça sextavada deve ficar totalmente inserido no furo da

unidade do braço depois de apertar.

2. Utilizando uma chave sextavada (T), aperte o parafuso de cabeça

sextavada na unidade do braço (A) certificando-se de que o parafuso

engata num dos três furos da placa de parede (B).

NOTA: A placa de parede (B) tem três furos para possibilitar o ajuste

em altura.

3. Alinhe a tampa (C) com as ranhuras da placa de parede (B) e faça

deslizar para a posição adequada.

4. Alinhe as ponteiras (D) com os furos da placa de parede (B) e faça

deslizar para a posição adequada.

D x2
