Installation Instructions iCSPSA2

ARMCONSTRUCTIE AAN WANDPLAAT BEVESTIGEN

BELANGRIJK! Bij installatie van een display met verzonken

montagegaten gaat u naar ‘DISPLAY AAN ARMCONSTRUCTIE

BEVESTIGEN’ voordat u de armconstructie aan de wandplaat bevestigd.

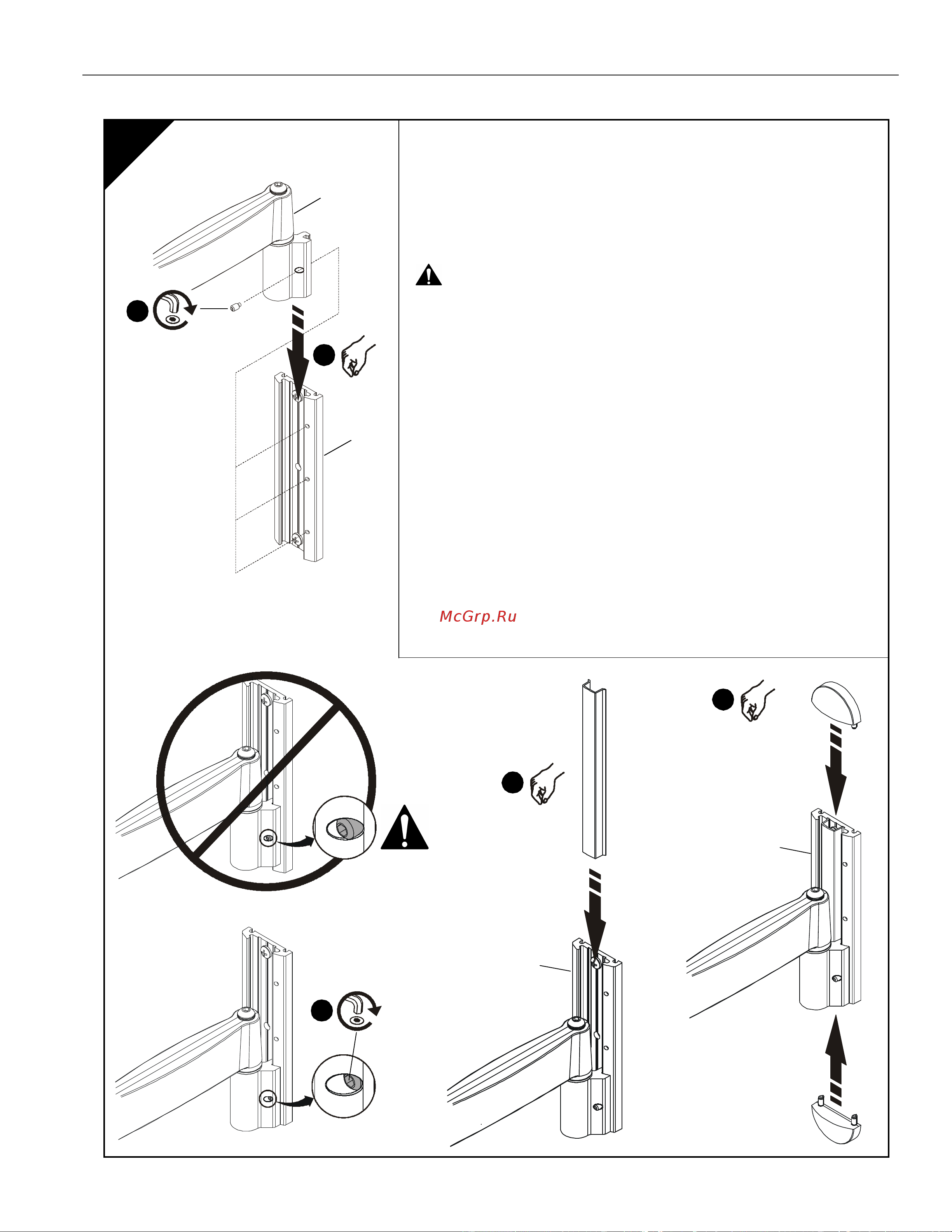

1. Breng de armconstructie (A) in één lijn met de wandplaat (B) en schuif

de armconstructie op zijn plaats.

WAARSCHUWING: Als de zeskantschroef niet op het gat in de

wandplaat (B) wordt uitgelijnd, kan de armconstructie (A) vallen, met

ernstig lichamelijk letsel of beschadiging van de apparatuur tot gevolg!

De zeskantschroef moet na aandraaien helemaal in het gat van de

armconstructie zijn verzonken.

2. Gebruik de zeskantsleutel (T) om de zeskantschroef in de

armconstructie (A) aan te draaien en zorg daarbij dat de schroef in een

van de drie gaten in de wandplaat (B) pakt.

OPMERKING: De wandplaat (B) is voorzien van drie gaten om de hoogte

te kunnen afstellen.

3. Breng de afdekking (C) in één lijn met de groeven in de wandplaat (B)

en schuif de afdekking op zijn plaats.

4. Breng de doppen (D) in één lijn met de gaten in de wandplaat (B)

en schuif de doppen op hun plaats.

D x2
