IC MOUNTS iC-SP-SA2 [34/88] Fori di montaggio incassati
![IC MOUNTS iC-SP-SA2 [34/88] Fori di montaggio incassati](/views2/2001296/page34/bg22.png)
iCSPSA2 Installation Instructions
34

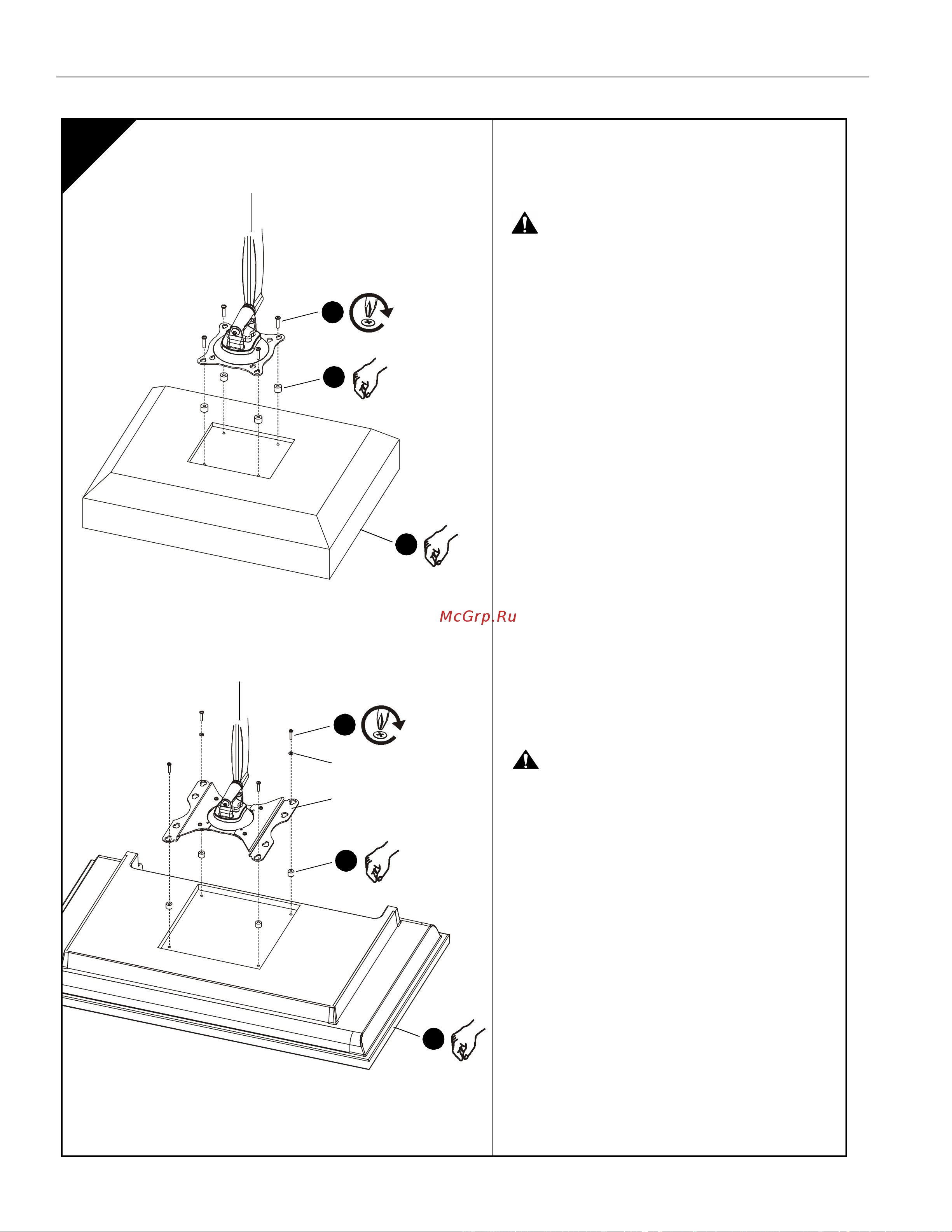

Fori di montaggio incassati
IMPORTANTE! Questa procedura è valida solo se
i fori di montaggio con un diametro di 4 mm sono
incassati nella superficie posteriore del display.
AVVERTENZA: Un peso superiore alla capacità
nominale può provocare gravi lesioni personali
o danneggiare l'apparecchiatura. È responsabilità
dell'installatore verificare che il peso totale di tutti
i componenti montati sul iCSPSA2 non superi
18 kg (40 lbs).
1. Appoggiare lentamente il display con lo schermo
rivolto verso il basso su una superficie protetta.
2. Inserire quattro distanziatori (N o P, se presenti) su
ogni foro di montaggio nella parte posteriore del
display. Selezionare il distanziatore più corto che
può fornire lo spazio richiesto. Tutti i distanziatori
devono essere di pari lunghezza.
NOTA: Gli schemi di fori illustrati sono di
100 x 100 mm e 200 x 200 mm; vengono
illustrati anche modelli simili di 75 x 75 mm
e 100 x 200 mm.
3. Selezionare la lunghezza delle viti:
• Se vengono utilizzati i distanziatori (N),
utilizzare le viti (J).
• Se vengono utilizzati i distanziatori (P),
utilizzare le viti (K).
NOTA: Se vengono inserite le viti (J, K) attraverso le
staffe (F), utilizzare anche i distanziatori (L) per
i due fori a goccia inferiori.
4. Orientare il blocco testa (A) in modo che i fori a
goccia siano allineati con i fori dei distanziatori
(N o P, se presenti).
ATTENZIONE:
L'uso di viti di lunghezza errata può
danneggiare il display. Se le viti sono di misura
corretta, l'avvitamento completo nei fori sarà agevole.
5. Inserire le viti (J o K, se presenti) attraverso le
rondelle (L, se presenti), i fori a goccia
e i distanziatori (N o P, se presenti) nel display.
Serrare tutte e quattro le viti. Non avvitare
eccessivamente.
6. Continuare con "INSTALLAZIONE DEL BLOCCO
BRACCIO SULLA PIASTRA A PARETE".
7
3B
75 x 75 mm, 100 x 100 mm
100 x 200 mm, 200 x 200 mm
(N, P) x4
2
(J, K) x4
5
(N, P) x4
2
(J, K) x4
5
L x2
F x2
A
A
1
1
