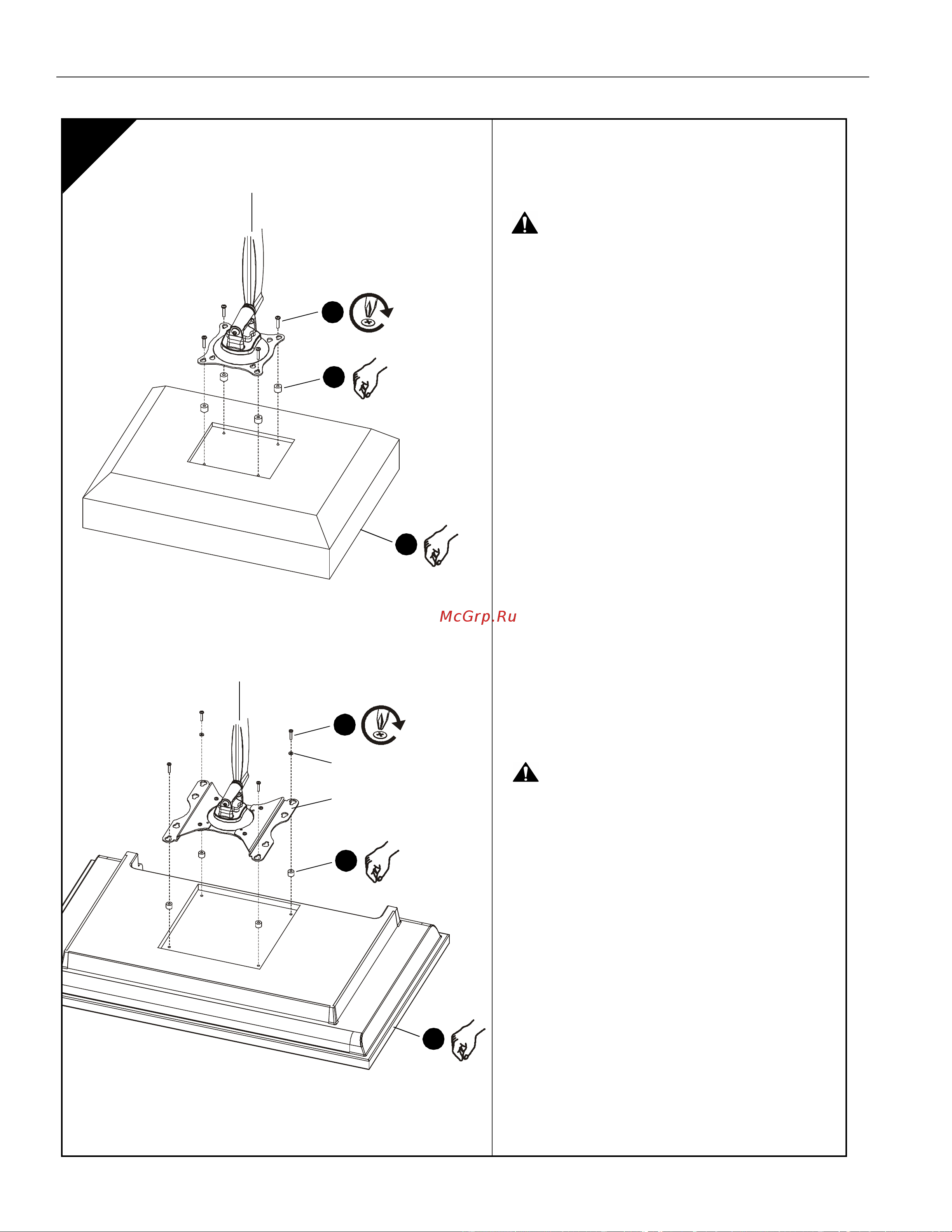

iCSPSA2 Installation Instructions
54
Forsænkede monteringshuller
VIGTIGT! Denne procedure gør sig kun gældende,
når monteringshullerne med en diameter på 4 mm er
forsænkede ind i bagsiden på skærmen.
ADVARSEL: Hvis vægtkapaciteten overskrides
kan det resultere i alvorlig personskade eller
beskadigelse af udstyret! Det er montørens ansvar at
sørge for, at komponenternes totale vægt , som er
fastgjort til iCSPSA2, ikke overstiger 18 kg (40 lbs).
1. Læg forsigtigt skærmen med forsiden nedad på en
beskyttende overflade.
2. Anbring fire afstandsstykker (N eller P, alt efter
hvad der er relevant) over hvert monteringshul
på bagsiden af skærmen. Vælg de korteste
afstandstykker, som vil give tilstrækkelig
udfyldning. Alle afstandsstykker skal være
den samme længde.
BEMÆRK:
100 x 100 og 200 x 200
monteringshulmønstre vist; 75 x 75 mm og
100 x 200 mm mønstre lignende.
3. Vælg skruens længde:
• Hvis afstandsstykkerne (N) bruges, skal
skruerne (J) bruges.
• Hvis afstandsstykkerne (P) bruges, skal
skruerne (K) bruges.
BEMÆRK:
Hvis der monteres skruer (J, K) gennem
beslagene (F), skal der også bruges
slutteskiver (L) til det nederste par af de
dråbeformede monteringshuller.
4. Vend armenheden (A) således, at de
dråbeformede monteringshuller er ud for hullerne i
afstandsstykkerne (N eller P, alt efter hvad der er
relevant).
FORSIGTIG:
Brug af skruer med en forkert
størrelse kan beskadige din skærm! De korrekte
skruer vil nemt kunne skrues fuldstændigt ind i
skærmens monteringshuller.
5. Monter skruerne (J eller K, alt efter hvad der er
relevant) gennem slutteskiverne (L, hvis det er
relevant), de dråbeformede monteringshuller og
afstandsstykkerne (N eller P, alt efter hvad der er
relevant) ind i skærmen. Stram alle fire skruer.
Der må ikke overspændes!
6. Fortsæt med "MONTERING AF ARMENHED PÅ
VÆGPLADE".
7
3B
75 x 75 mm, 100 x 100 mm
100 x 200 mm, 200 x 200 mm
(N, P) x4
2
(J, K) x4
5
(N, P) x4
2
(J, K) x4
5
L x2
F x2
A
A
1
1
