MONTERA ARMENHETEN PÅ VÄGGPLATTAN

VIKTIGT! Om du monterar en skärm med infällda fästhål, fortsätt till

avsnittet "MONTERA SKÄRMEN PÅ ARMENHETEN" innan du monterar

armenheten på väggplattan.

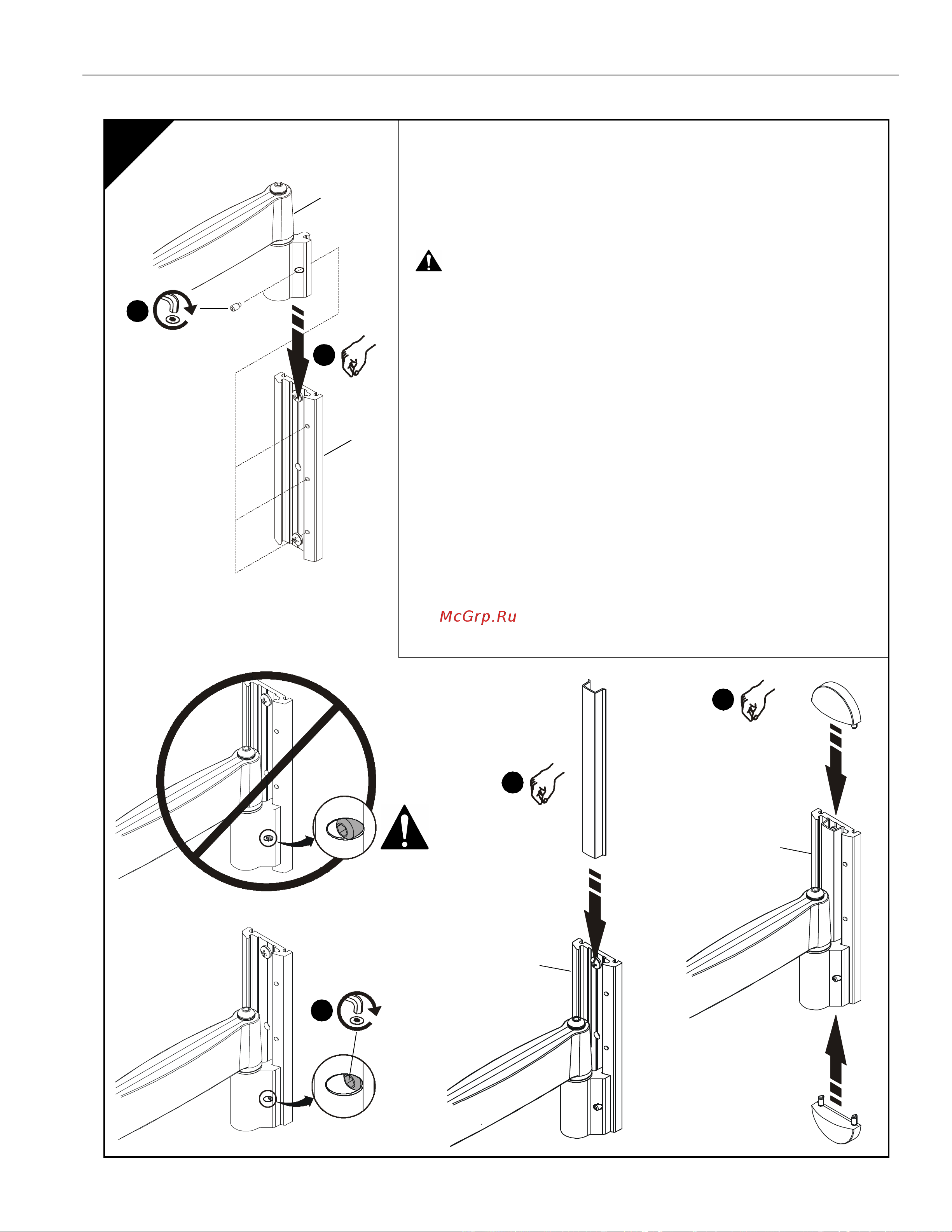

1. Rikta in armenheten (A) på väggplattan (B) och skjut fast den på plats.

VARNING: Om sexkantskruven inte kan riktas in med hålet

i väggplattan (B) kan hela armenheten (A) lossna och falla ner, vilket

kan orsaka allvarliga personskador eller skador på utrustningen!

Sexkantskruven ska försvinna in i armenhetens hål efter åtdragning.

2. Använd sexkantnyckeln (T) och dra åt skruven med sexkanthuvudet i

armenheten (A). Kontrollera att skruven greppar ett av de tre hålen i

väggplattan (B).

OBS: Det finns tre hål i väggplattan (B) för höjdinställningen.

3. Rikta in kåpan (C) med spåren på väggplattan (B) och skjut på plats.

4. Rikta in kåporna (D) med hålen i väggplattan (B) och skjut på plats.

D x 2
