IC MOUNTS iC-SP-SA2 [35/88] Gestione dei cavi

Installation Instructions iCSPSA2

REGOLAZIONE

AVVERTENZA: Un allentamento o un serraggio

eccessivo del meccanismo di regolazione può

provocare gravi lesioni personali o danneggiare

l'apparecchiatura.

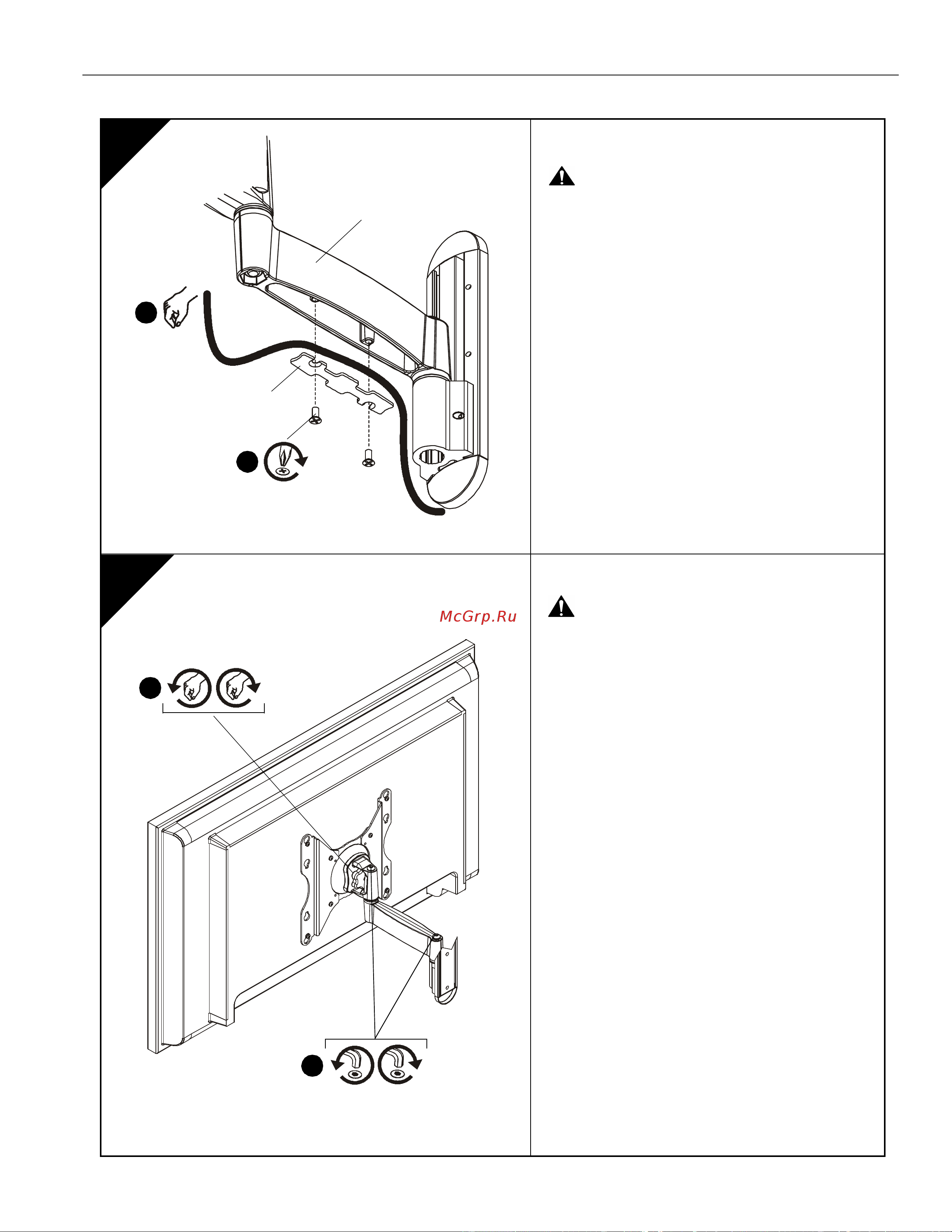

1. Per regolare il passo, l'orientamento o l'oscillazione

trasversale, allentare lentamente la manopola di

regolazione (in senso antiorario quando si osserva

la parte posteriore del display), spostare il display

sull'angolo desiderato e riserrare la manopola

di regolazione.

2. Per regolare l'estensione, allentare o serrare

leggermente le viti di regolazione con la chiave

esagonale (S). Regolare le viti SOLO se questa

operazione è necessaria per ottenere la tensione

desiderata.

GESTIONE DEI CAVI

ATTENZIONE:

Assicurarsi di lasciare abbastanza

gioco nei cavi da permettere il movimento dello

schermo, e che i cavi non vengano pizzicati nel corso

dell'installazione del coperchio (E) o delle viti (R).

1. Inserire con attenzione i cavi nella cavità

disponibile nell’area inferiore del gruppo braccio

(A).

2. Fissare il coperchio (E) con due viti (R).

R x2
