62
1234
Português Ελληνικα Türkçe
MONTAGEM ΕΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ

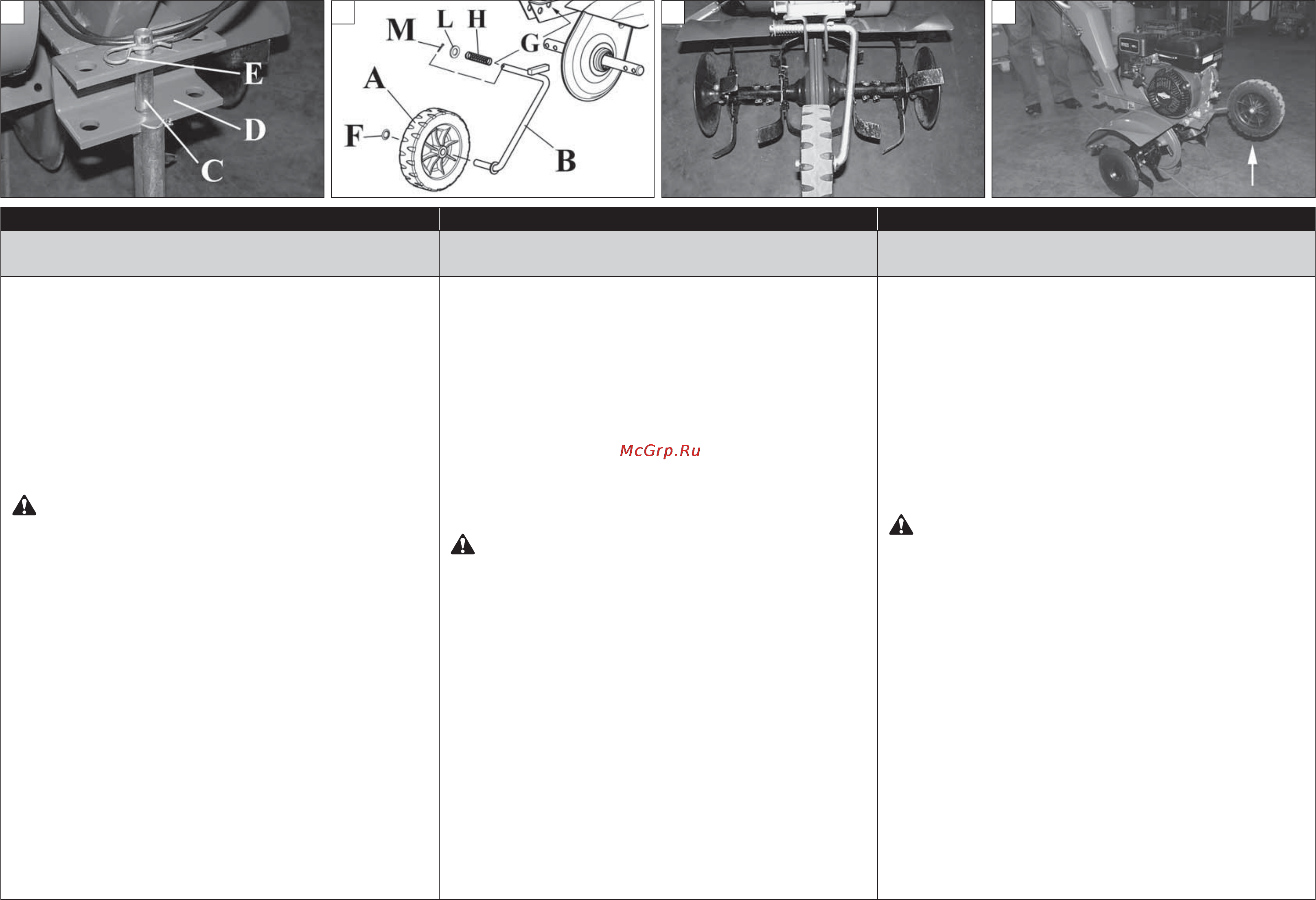

MONTAGEM DO GUIADOR
Insira a barra (C, Fig.1) no suporte (D). Fixe a barra com a
cavilha (E).
MONTAGEM DA RODA DE TRANSFERÊNCIA
Bloqueie a roda (A, Fig.2) no respectivo suporte (B) com a
presilha (F).
Insira o suporte (B) no orifício (G). Insira no suporte (B), a mola
(H) e a anilha (L) e bloqueie tudo com a cavilha (M).
No final da montagem, a roda ficará como na Fig.3.
ATENÇÃO - A roda não devem ser utilizadas durante o
trabalho.
Durante o trabalho, a roda de transferência deve ser
levantada (Fig.4).
Puxe o suporte da roda para desengatá-lo da estrutura 1.
(Fig.5).
Rode para cima, até atingir a altura máxima (Fig.6-7).2.
Solte o suporte, deixando que a mola o faça regressar à 3.
posição (Fig.8).
ΤΟΠΟΘΕΤΗΣΗ ΛΑΒΗΣ ΧΕΙΡΙΣΜΟΥ
Εισάγετε τη συνδετική ράβδο (C, εικ. 1) στο στήριγμα (D).
Στερεώστε τη συνδετική ράβδο με την κοπίλια (E).
ΤΟΠΟΘΕΤΗΣΗ ΤΡΟΧΟΥ ΜΕΤΑΦΟΡΑΣ
Ακινητοποιήστε τον τροχό (A, εικ. 2) στο στήριγμά του (B) με
το κολάρο (F).
Εισάγετε το στήριγμα (B) στην οπή (G). Εισάγετε στο στήριγμα
(B) το ελατήριο (H) και τη ροδέλα (L) και ακινητοποιήστε τα
εξαρτήματα με την κοπίλια (M).
Στο τέλος της τοποθέτησης, ο τροχός πρέπει να είναι όπως
φαίνεται στην εικ. 3.
ΠΡΟΣΟΧΗ - Οι τροχοί δεν πρέπει να χρησιμοποιούνται
κατά τη διάρκεια της εργασίας.
Κατά τη διάρκεια της εργασίας, ο τροχός μεταφοράς πρέπει
να ανυψωθεί (εικ. 4).
Τραβήξτε το στήριγμα του τροχού, για να το αποσυνδέσετε 1.
από το πλαίσιο (εικ. 5).
Περιστρέψτε το προς τα πάνω μέχρι να φτάσει στο μέγιστο 2.
ύψος (εικ. 6-7).
Αφήστε το στήριγμα χαλαρώνοντας το ελατήριο που το 3.
επαναφέρει στη θέση του (εικ. 8).
DÜMENİN MONTAJI
Braketi (C, Şek.1) desteğin (D) üzerine yerleştiriniz. Braketi
yarıklı pimle (E) sabitleyiniz.
TRANSFER TEKERLEĞİNİ TAKILMASI
Tekerleği (A, Şek.2) levhayı (F) kullanarak desteğin üzerine (B)
sabitleyiniz.
Desteği (B) deliğe (G) geçiriniz. Desteğin (B) üzerine, yayı (H)
ve rondelayı (L) takınız ve tümünü emniyet mandalı ile (M)
sabitleyiniz.
Montaj işleminden sonra tekerlek Şek.3'teki gibi görünecektir.
DİKKAT – Çalışma esnasında tekerlekler
kullanılmamalıdır.
Çalışma esnasında transfer tekerleği yukarıya kaldırılmalıdır
(Şek.4).
Tekerlek desteğini çekerek gövdeden ayırınız (Şek.5).1.
Maksimum yüksekliğe erişinceye kadar yukarıya doğru 2.
çeviriniz (Şek.6-7).
Desteği serbest bırakınız, yayın desteği yerine 3.
konumlandırmasını bekleyiniz (Şek.8).
