65
13 14
Česky Pуccкий Polski
MONTÁŽ СБОРКА MONTAŻ
MONTÁŽ ŘÍDÍTEK (rukojetí)
Řídítka připevněte k rámu stroje šroubem (A, obr.9), maticí (B)
a dvěma podložkami (C).
Očko pro uchycení kabelu (D) připevněte k rámu šroubem (E)
a podložkou (F).
Seřízení řídítek
Dva šrouby (E, obr.9) umožňují seřízení řídítek ve výšce. Po
jejich povolení lze otáčet řídítky dopředu a dozadu (obr.10) a
nalézt tak správnou výšku pro obsluhu.
MONTÁŽ PÁČKY PLYNU
Na řídítka připevněte páčku / spínač akcelerátoru (G, obr.11)
šroubem (H), podložkou (L) a maticí (M).
Očko pro uchycení kabelu (D) připevněte k rámu stroje
šroubem (E) a podložkou (F).

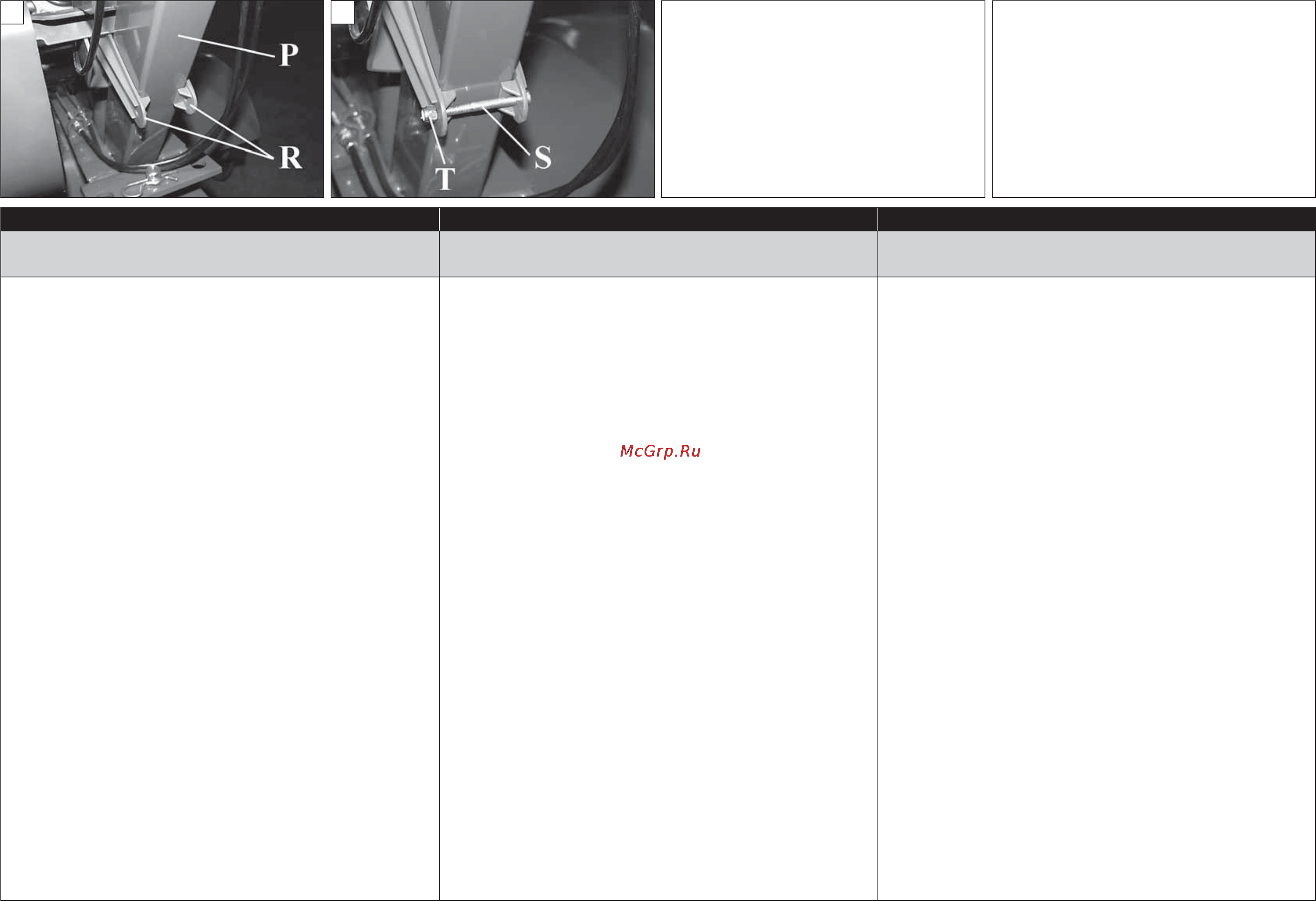

MONTÁŽ KRYTU
Připněte dva háčky (N, obr.12) na konstrukci (P) rámu.
Připněte dva háčky (R, obr.13) na rám (P).
Připevněte šroubem (S, obr.14) a maticí (T).
МОНТАЖ РУКОЯТКИ
Прикрепите рукоятку к раме культиватора с помощью
винта (A, Рис.9), гайки (B) и двух шайб (C).
Прикрепите кабельный хомут (D) к раме с помощью винта
(E) и шайбы (F).
Регулировка рукоятки
Оба винта (E, Рис.9) позволяют также регулировать
вертикальное положение рукоятки. Действительно,
ослабив их, можно развернуть рукоятку вперед или
назад (Рис.10), чтобы установить ее на высоту, наиболее
удобную для оператора.
МОНТАЖ АКСЕЛЕРАТОРА
Прикрепите к рукоятке акселератор / выключатель
(G, Рис.11) с помощью винта (H), шайбы (L) и гайки (M).
Прикрепите кабельный хомут (D) к раме культиватора с
помощью винта (E) и шайбы (F).
МОНТАЖ ОГРАЖДЕНИЯ
Зацепите два крюка (N, Рис.12) за край (P) рамы.
Зацепите два крюка (R, Рис.13) за раму (P).
Закрепите с помощью винта (S, Рис.14) и гайки (T).
MONTAŻ UCHWYTU (KIEROWNICA)
Przymocować uchwyt do ramy narzędzia przy użyciu śruby
(A, rys. 9), nakrętki (B) i dwóch podkładek (C).
Przymocować do ramy dławik kablowy (D) przy użyciu śruby
(E) i podkładki (F).
Regulacja uchwytu
Dwie śruby (E, rys. 9) umożliwiają również regulację
wysokości uchwytu. Poprzez ich poluzowanie można obracać
uchwyt do przodu i do tyłu (rys. 10), aby ustawić wysokość
odpowiednią dla operatora.
MONTAŻ DŹWIGNI GAZU
Zamontować na uchwycie dźwignię gazu / przełącznik
(G, rys. 11) przy użyciu śruby (H), podkładki (L) i nakrętki (M).
Przymocować do ramy narzędzia dławik kablowy (D) przy
użyciu śruby (E) i podkładki (F).
MONTAŻ POKRYWY
Zaczepić dwa haki (N, rys. 12) do krawędzi (P) ramy.
Zaczepić dwa haki (R, rys. 13) do ramy (P).
Przymocować ją śrubą (S, rys.14) i nakrętką (T).
