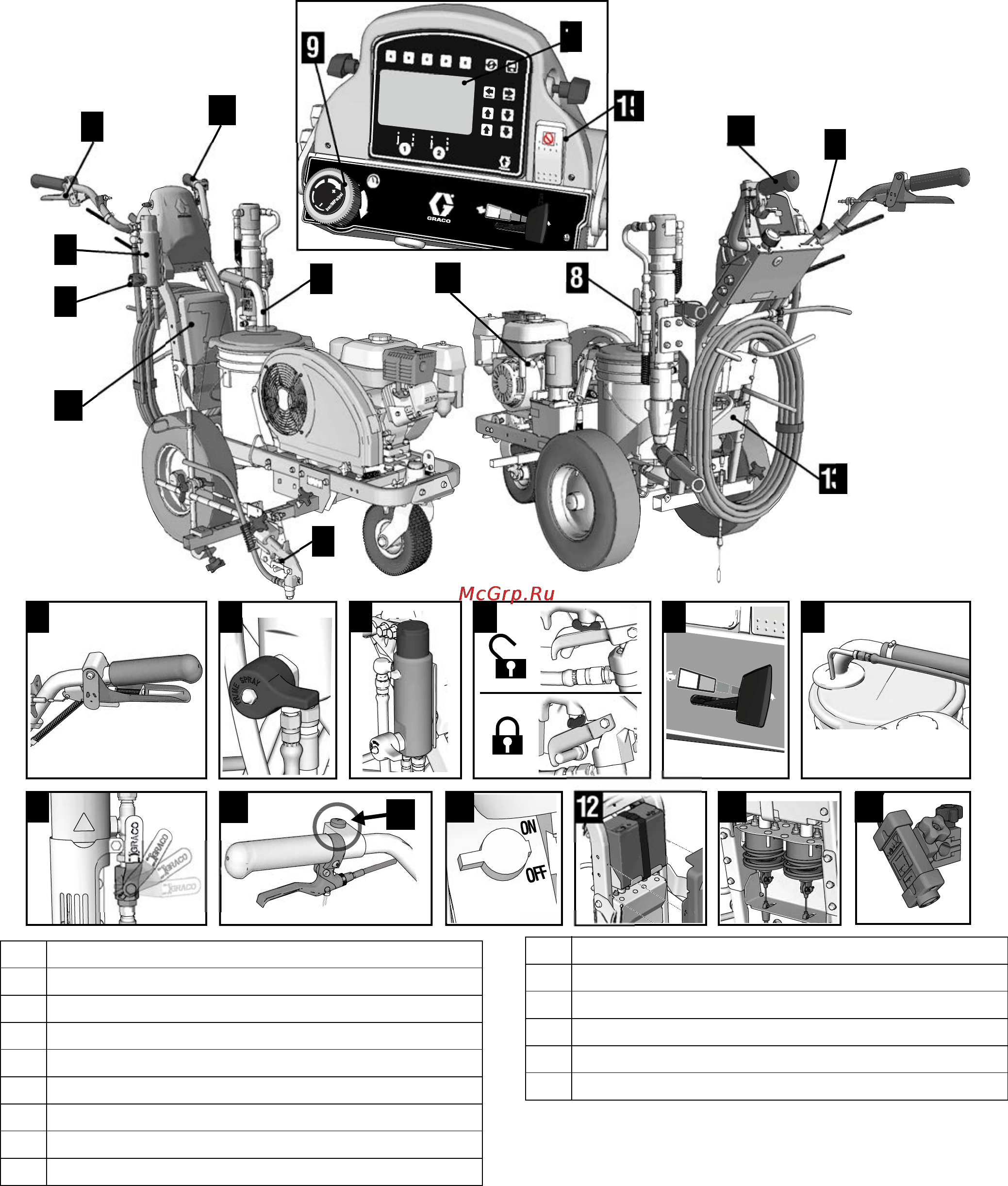

Идентификация компонентов (LLV 200HS)
10 3A3704B Эксплуатация
Идентификация компонентов (LLV 200HS)
*Только серия HP Auto. Модифицируйте серию HP Auto
с помощью комплекта с номером 25A527 по каталогу.
2
8
3
4
5 6 7
11
12
13
10
1
2
10
10
9
3
12
13
13
5
11
7
6
8
4
ti28030a
13 14
15
1 Дисплей
2 Рычаг управления распылительным пистолетом
3 Клапан заправки/распыления
4 Фильтр
5 Предохранитель пускового курка
6 Элементы управления двигателем
7 Сливная и сифонная трубки
8 Рычажок выключателя насоса ВКЛ/ВЫКЛ
9 Регулятор давления
10 Поворотный регулятор
11 Выключатель двигателя (ОСТАНОВКА)
*12 Аккумуляторная батарея, 12 вольт
*13 Исполнительный механизм пистолета
*14 Разметочный лазер
15 Аварийный выключатель двигателя
