Устройство LineLazer V, дисплей LiveLook
3A3704B Эксплуатация 35
Первоначальная настройка
(серия HP Auto)
В течение начальной настройки установка для нанесения
разметки проходит этап подготовки к работе на основании
введенных пользователем параметров. Язык и единицы
измерения можно выбрать перед началом работы или
изменить позже.

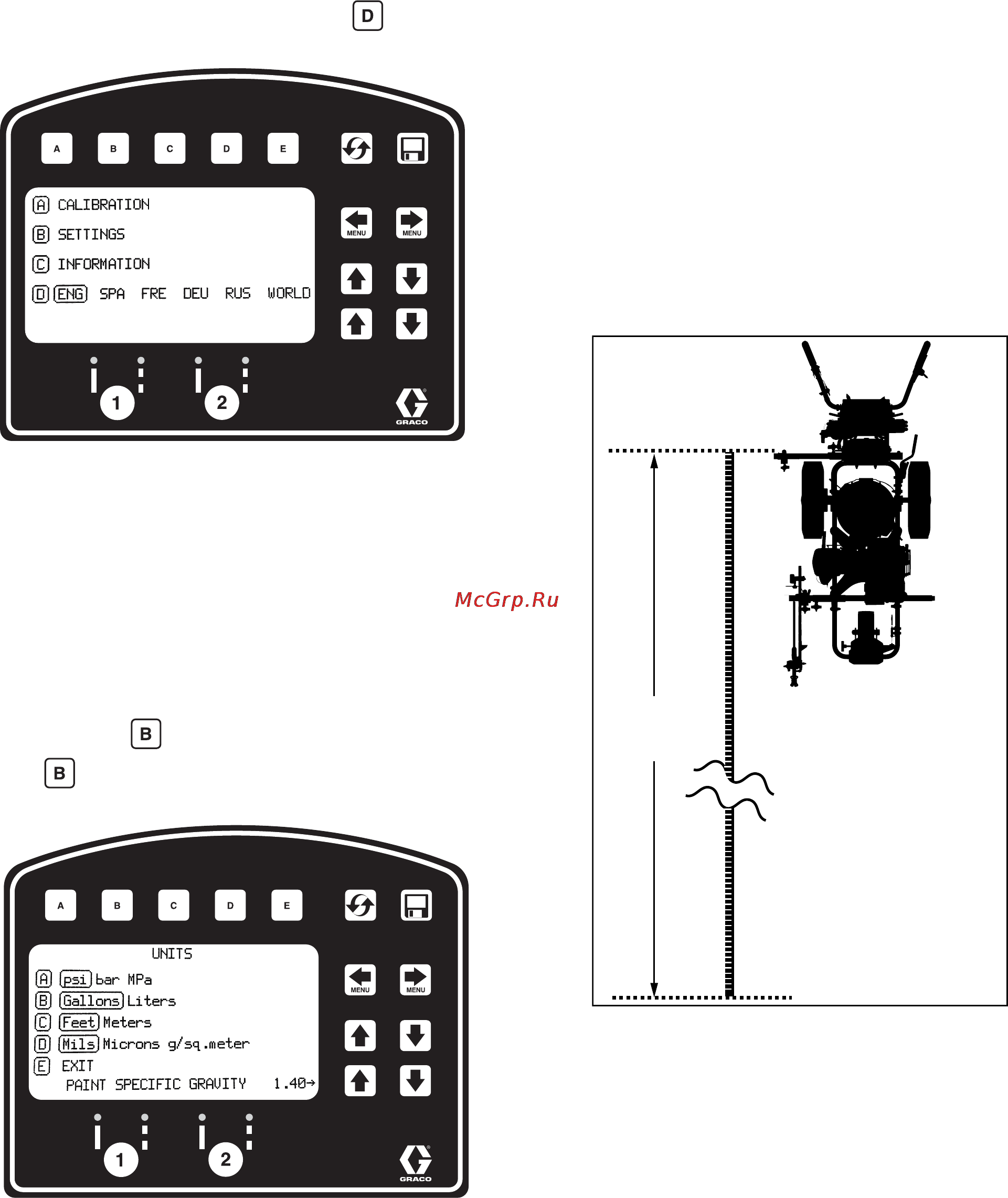

Язык
В меню Настройка/Информация выберите соответствующий
язык путем нажатия и удержания кнопки до тех пор,
пока не будет выделен соответствующий язык.
ENG = Английский язык
SPA = Испанский язык
FRE = Французский язык
DEU = Немецкий язык
RUS = Русский язык
WORLD = Символы смотрите в разделе Клавиши с
глобальными символами, стр. 57.
ПРИМЕЧАНИЕ: Язык может быть изменен позже.
Единицы измерения
Нажмите кнопку для ввода настроек, а затем снова
кнопку для ввода единиц измерения. Выберите
нужные единицы измерения.
Единицы измерения США
Давление = фунты на кв. дюйм
Объем = галлоны
Расстояние = футы
Толщина линии = милы (одна тысячная дюйма)
Единицы измерения системы СИ
Давление = бар (доступно МПа)
Объем = литры
Расстояние = метры
Толщина линии = микроны (доступно г/м
2
)
Удельная плотность краски = используйте стрелки
ВВЕРХ и ВНИЗ, чтобы задать значение удельной
плотности. Требуется для определения густоты краски.
ПРИМЕЧАНИЕ: Каждую единицу измерения можно
изменить в любое время.
Калибровка
1. Убедитесь в том, что давление в задней шине
составляет 379 ± 34 кПа (55 ± 5 фунтов/кв. дюйм)
и накачайте в случае необходимости.
2. Растяните стальную ленту измерительной рулетки
на расстояние более 8 м (26 футов).
ti27827a
ti27828a
26 Ft.
8M
ti27829a
26 футов
8M
