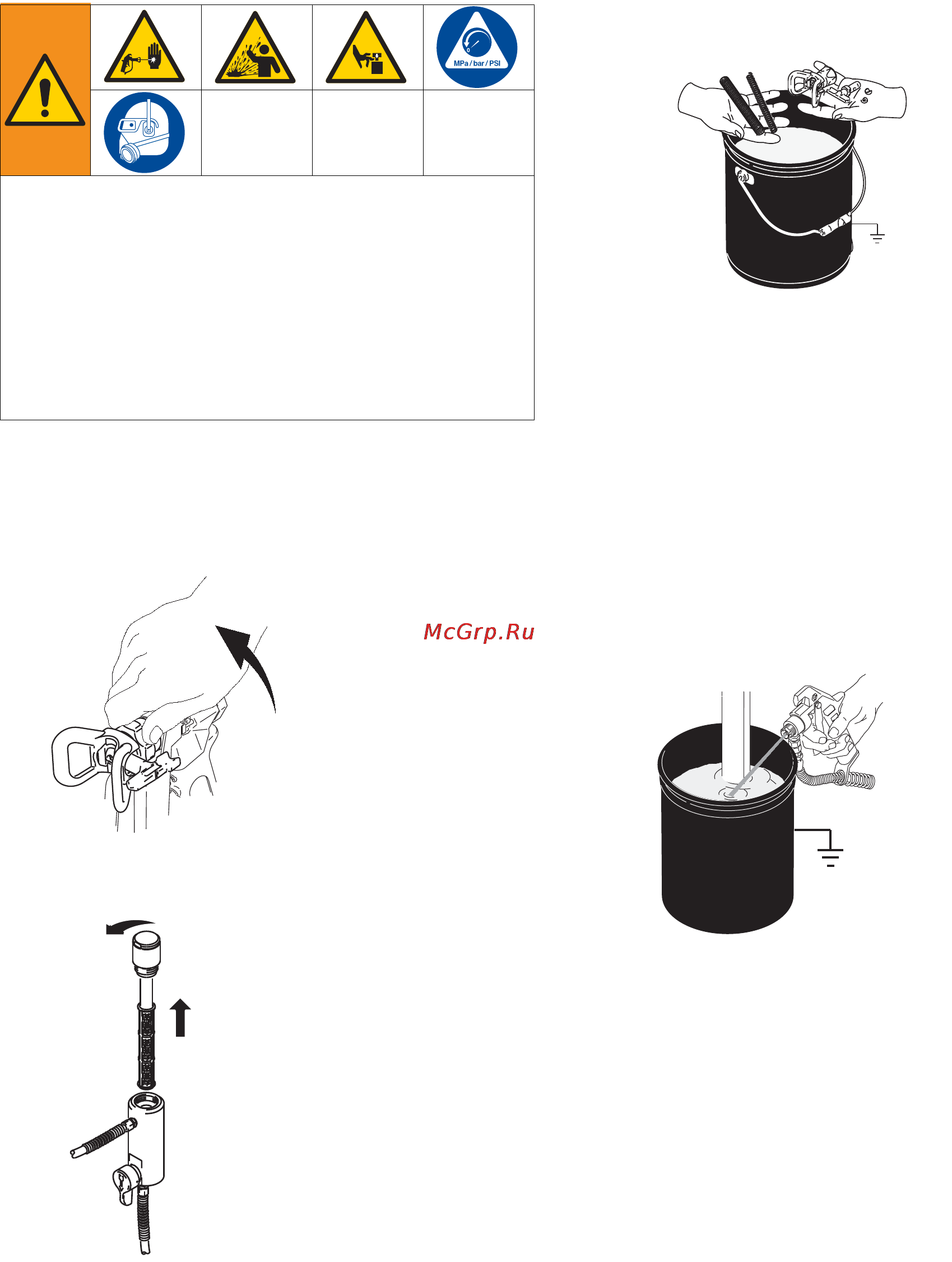

Очистка
3A3704B Эксплуатация 23
Очистка
1. Выполните инструкции раздела Процедура снятия
давления, стр. 11.
2. Снимите защитную насадку и наконечник SwitchTip
со всех пистолетов.
3. Отвинтите крышку, снимите фильтр. Соберите узел
без фильтра.
4. Очистите фильтр, защитное устройство и наконечник
SwitchTip в промывочной жидкости.
5. Поместите сифонную трубку в заземленную
металлическую емкость, частично наполненную
жидкостью для промывки. Подсоедините провод
заземления к правильному грунтовому заземлению.
Выполните шаги запуска 10 - 17 (см. стр. 13), чтобы
вымыть краску из распылителя. Используйте воду
для смыва красок на водной основе и растворитель
уайт-спирит для смыва масляных красок.
6. Прижмите корпус пистолета к емкости с краской и
нажимайте пусковой курок, пока не появится вода
или растворитель.
7. Передвиньте пистолет в емкость с растворителем
или водой. Прижмите корпус пистолета к емкости и
нажимайте пусковой курок до тех пор, пока система
не будет тщательно промыта.
8. Наполните насос защитным раствором и выполните
обратную сборку фильтра, защитной насадки и
наконечника SwitchTip.
9. Каждый раз перед распылением или хранением,
заполняйте гайку щелевого уплотнения жидкостью
TSL, чтобы уменьшить износ уплотнения.
Данное оборудование будет оставаться под давлением
до тех пор, пока давление не будет снято вручную.
Во избежание получения серьезной травмы от
жидкости под давлением (например, в результате
инъекции под кожу, разбрызгивания жидкости и от
движущихся деталей), после завершения распыления
и перед чисткой, проверкой либо обслуживанием
оборудования выполняйте процедуру снятия
давления.
TI3371A
ti6269a
FLUSH
TI3375A
ПРОМЫВКА
ti3322b
