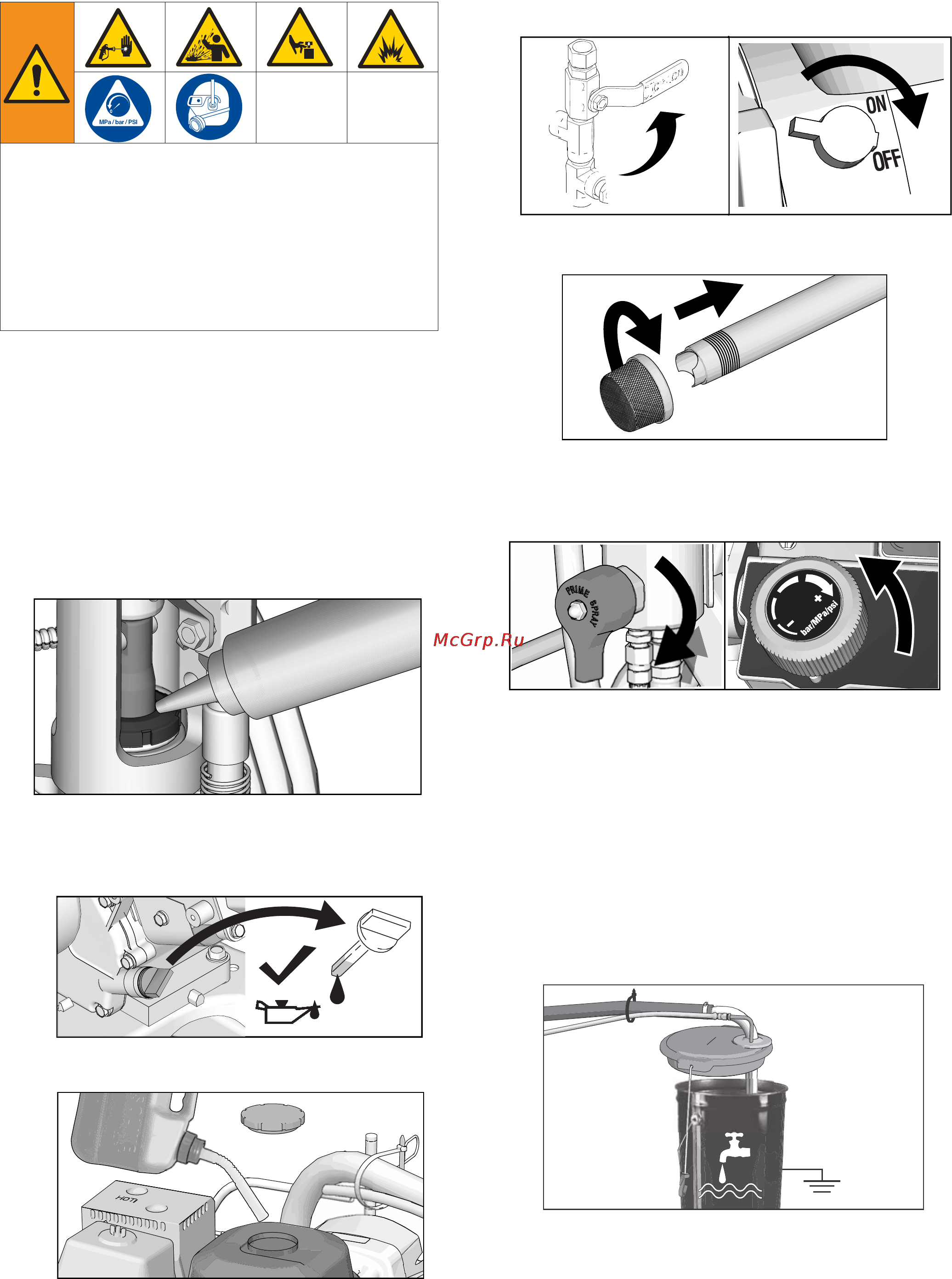

Настройка/запуск
12 3A3704B Эксплуатация
Настройка/запуск
1. Выполните инструкции из раздела
Процедура сброса
давления
, стр. 11.
2. Выполните инструкции из раздела Процедура
заземления (Только для легковоспламеняющихся
материалов), стр. 11, если используются
легковоспламеняющиеся материалы.
3. Заполните гайку уплотнения горловины жидкостью
для уплотнения горловины (TSL), чтобы предотвратить
преждевременный износ уплотнения.
4. Проверяйте уровень масла в двигателе. Добавляйте
масло SAE 10W-30 (летом) или 5W-30 (зимой).
См. руководство по эксплуатации двигателя.
5. Заполните топливный бак.
6. Установите выключатель насоса в положение ВЫКЛ.
7. Установите сетчатый фильтр, если он был извлечен.
8. Поверните клапан заливки в нижнее положение.
Поверните регулятор давления против часовой
стрелки до наименьшего значения давления.
ПРИМЕЧАНИЕ: Минимально допустимый размер
шланга, который обеспечивает надлежащую работу
распылителя, составляет 3/8 дюйма x 22 фута для
установки LL200
HS.
9. Поместите сифонную трубку в заземленную
металлическую емкость, частично наполненную
жидкостью для промывки. Подсоедините провод
заземления к правильному грунтовому заземлению.
Для вымывания красок на водной основе используйте
воду. Для вымывания масляных красок и
консервирующей смазки используйте уайт-спирит.
Данное оборудование будет оставаться под давлением
до тех пор, пока давление не будет снято вручную.
Во избежание получения серьезной травмы от
жидкости под давлением (например, в результате
инъекции под кожу, разбрызгивания жидкости и от
движущихся деталей), после завершения распыления
и перед чисткой, проверкой либо обслуживанием
оборудования выполняйте процедуру снятия
давления.
ti28014a
ti27610a
ti27611a
ti27504a
ti23144a
ti27612a
ti28015a
ti27613a
