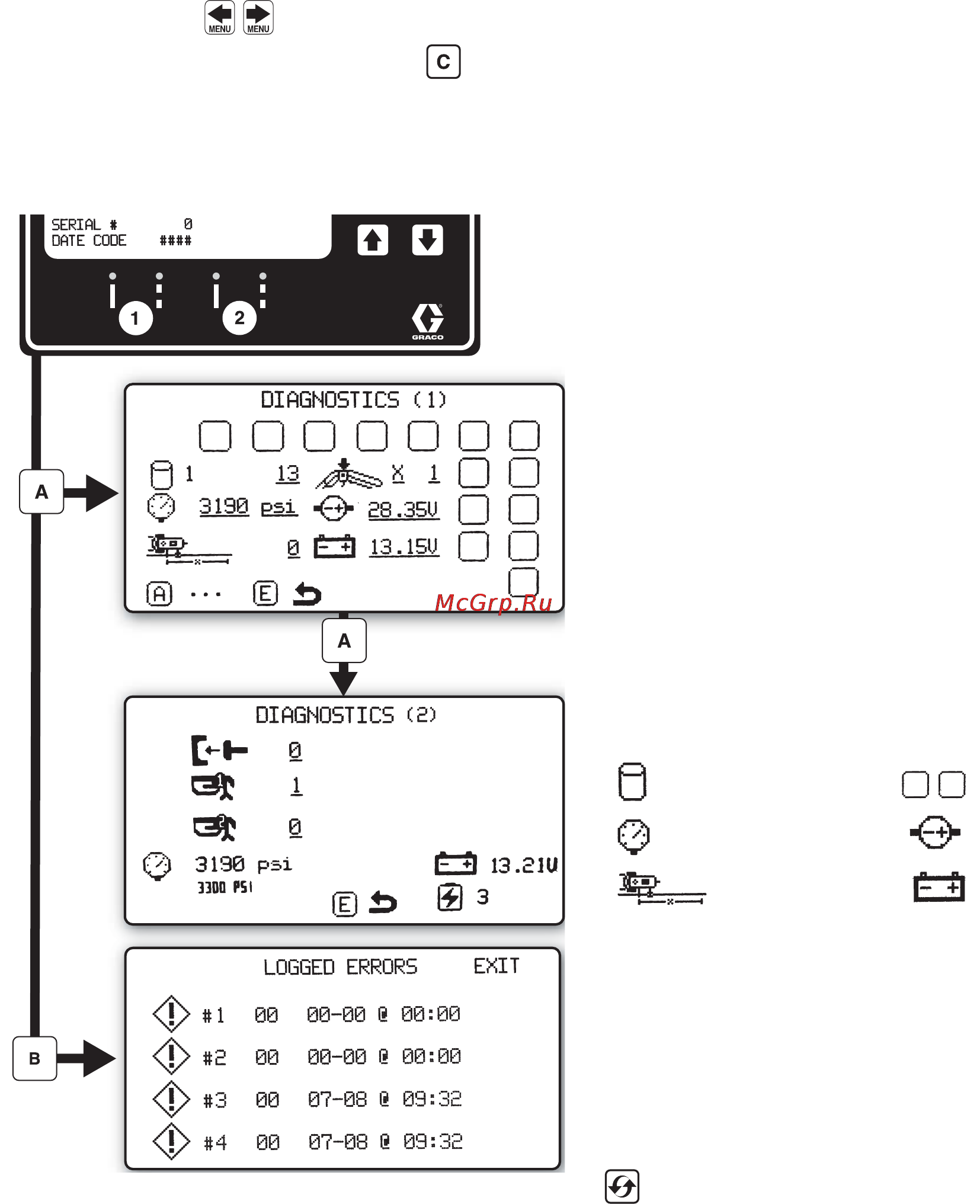

Устройство LineLazer V, дисплей LiveLook
32 3A3704B Эксплуатация
Информация
Используйте кнопку для выбора меню
Настройка/Информация. Нажмите кнопку ,
чтобы открыть меню Информация.
Отображает и записывает данные о долговечности
и другие данные установки для нанесения разметки.
Просмотр и тестирование работоспособности
компонентов.
Записывает последние четыре кода
произошедших ошибок.
Описание кода
02 = Повышенное давление
03 = Датчик не обнаружен
Сброс кодов ошибок
ti27836a
Датчик давления
Счетчик числа ходов
Датчик
Сенсорные кнопки
Напряжение
Напряжение
поршня
расстояния
управления
на двигателе
на аккумуляторе
