Устройство LineLazer V, дисплей LiveLook
40 3A3704B Эксплуатация
Калькулятор стояночного места
Калькулятор стояночного места используется для
установки размера стояночного места. Установка для
нанесения разметки разделяет заданную длину согласно
размеру стояночного места, чтобы определить количество
стояночных мест, на которое рассчитана заданная длина.
Пользователь может округлить количество стояночных
мест до целого числа и ширина стояночного места
вычисляется.
1. Используйте кнопку для выбора режима
схемы. Нажмите кнопку , чтобы открыть меню
калькулятора стояночного места.
2. Отображается самое недавнее значение заданной
длины в режиме измерений. Для начала нового
измерения нажмите регулятор пускового курка
пистолета. Нажмите снова, чтобы остановить
измерение.
Размер стояночного места и вычисленное
количество стояночных мест можно отрегулировать.
3. Нажмите кнопку для возврата в режим схемы.
Размер стояночного места сохраняется и
отображается на экране режима схемы.
4. Нажмите и отпустите регулятор пускового курка
пистолета для начала нанесения точек. Нажмите
и отпустите регулятор пускового курка пистолета
для остановки.

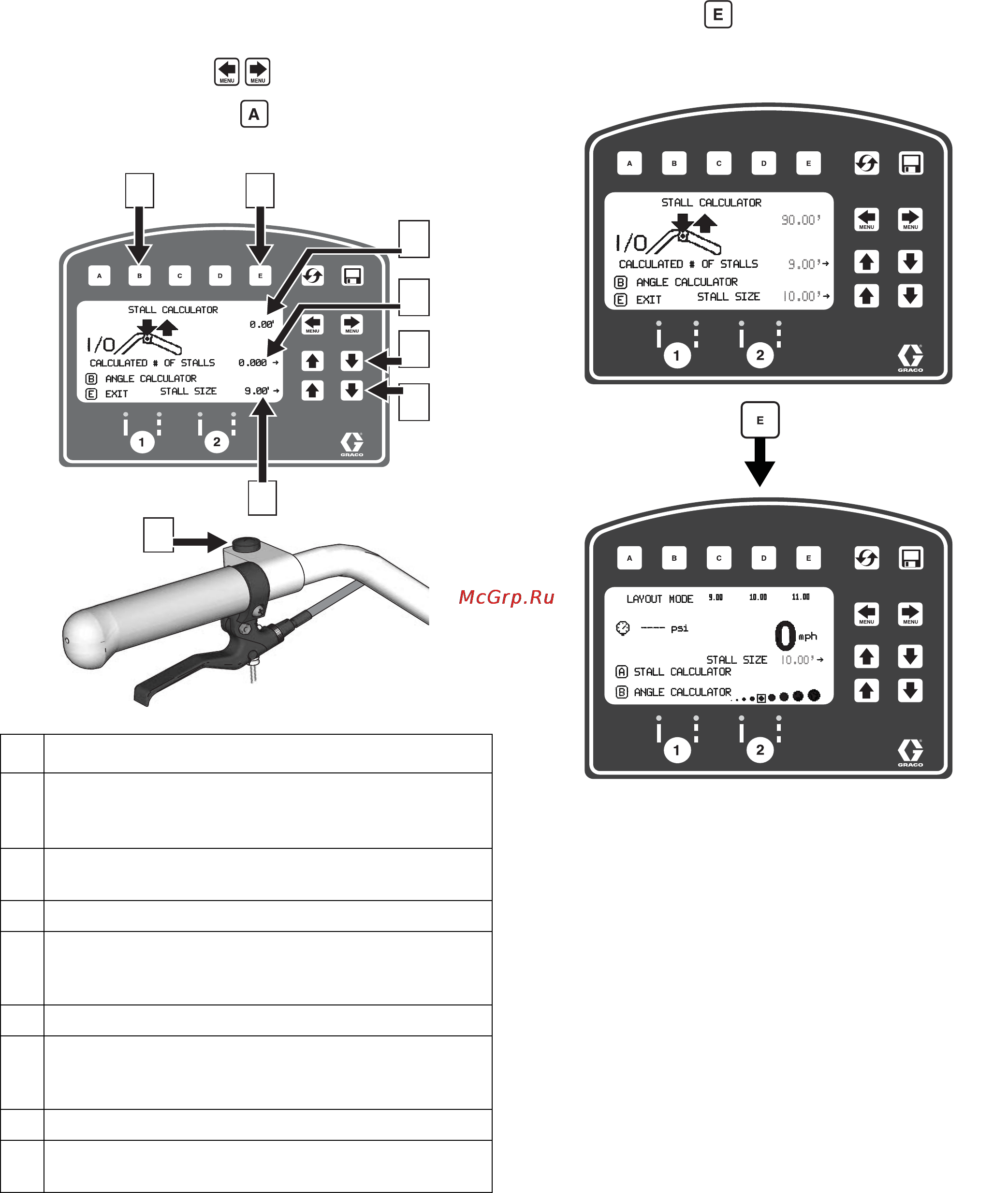

Поз. Описание
1 С помощью этих кнопок можно открыть меню
калькулятора угла.
Смотрите Калькулятор угла, стр. 41.
2 Выход и возврат в режим схемы для выбора
размера стояночного места.
3 Заданное расстояние.
4 Вычисленное количество стояночных мест.
При изменении количества стояночных мест
изменится размер стояночного места.
5 Округляет количество стояночных мест.
6 Размер стояночного места. При изменении
размера стояночного места изменится
количество вычисленных стояночных мест.
7 Вычисляет размер стояночного места.
8Нажмите для начала измерения, Нажмите для
останова измерения.
1 2
6
5
4
3
7
ti27848a
8
ti27917a
90.00’
9.00’
10.00’
10.00’
