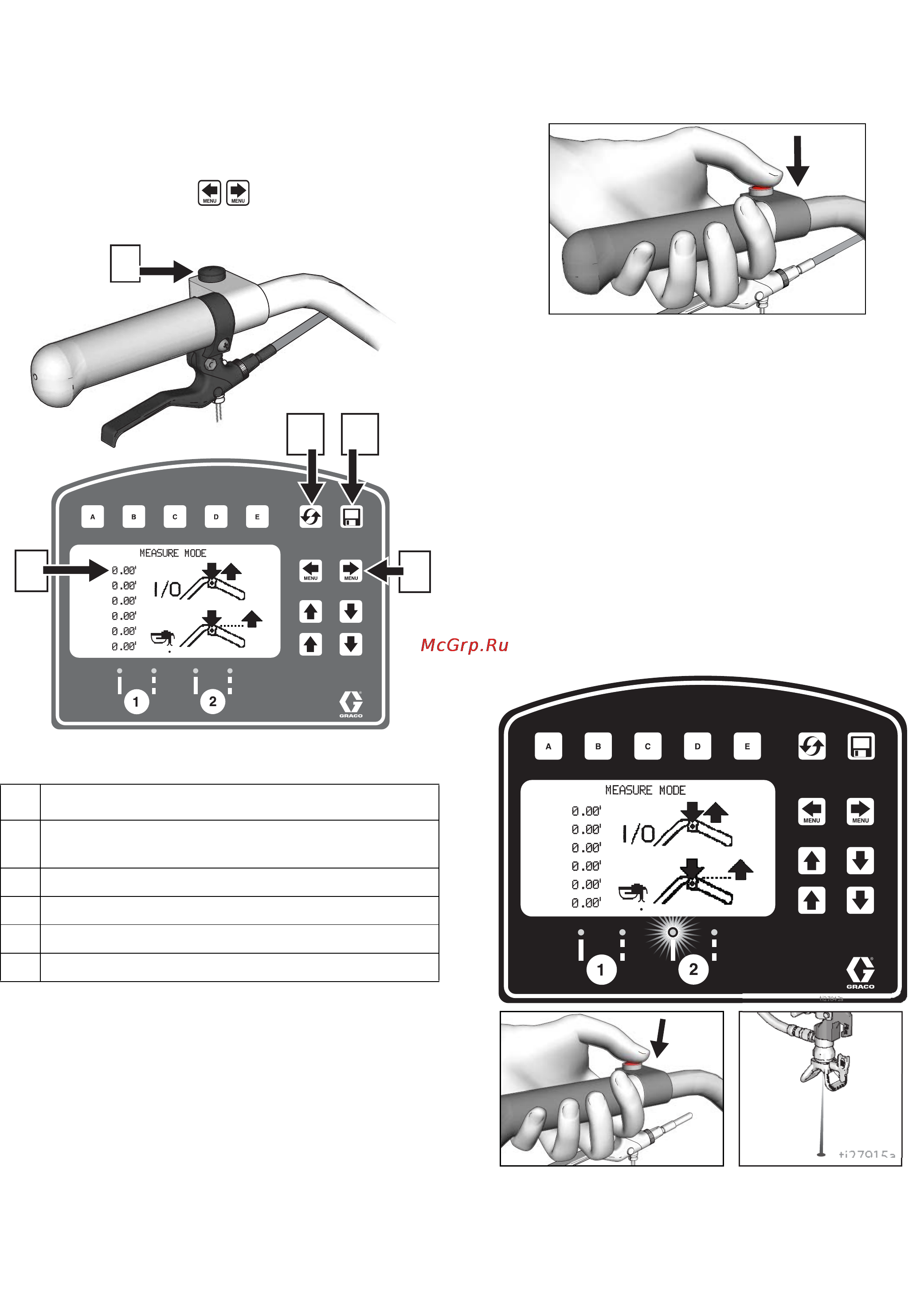

Устройство LineLazer V, дисплей LiveLook
38 3A3704B Эксплуатация
Режим измерений
(серия HP Auto)
В режиме измерений можно установить значения для
ленты измерительной рулетки для измерения расстояний
при составлении схемы разметки рабочей области.
1. Используйте кнопку для выбора режима
измерений.
2. Нажмите и отпустите регулятор пускового курка
пистолета. Переместите установку для нанесения
разметки вперед или назад. (При движении назад
расстояние имеет отрицательное значение.)
3. Нажмите и отпустите регулятор пускового курка
пистолета для отделения линии заданной длины.
Можно просмотреть до шести значений длины.
Самое недавнее значение заданной длины сохраняется
как значение расстояния на дисплее калькулятора
стояночного места. Смотрите раздел Калькулятор
стояночного места, стр. 38.
Если активирована автоматический пистолет, то нажмите
и удерживайте регулятор пускового курка пистолета
в любое время для распыления точки. Если пусковой
курок удерживается при перемещении установки для
нанесения разметки, точка отмечается каждые 30,5 см
(12 дюймов).
Поз. Описание
1Нажмите для начала измерения, Нажмите для
останова измерения.
2 Удерживайте для сброса значений до нуля.
3 Регистратор данных по заданию, стр. 47.
4 Прокручивание между окнами главного меню
5 Последнее выполненное измерение
ti27914a
2 3
5
4
1
ti27842a
ti27915a
ti27842a
