Устройство LineLazer V, дисплей LiveLook
3A3704B Эксплуатация 47

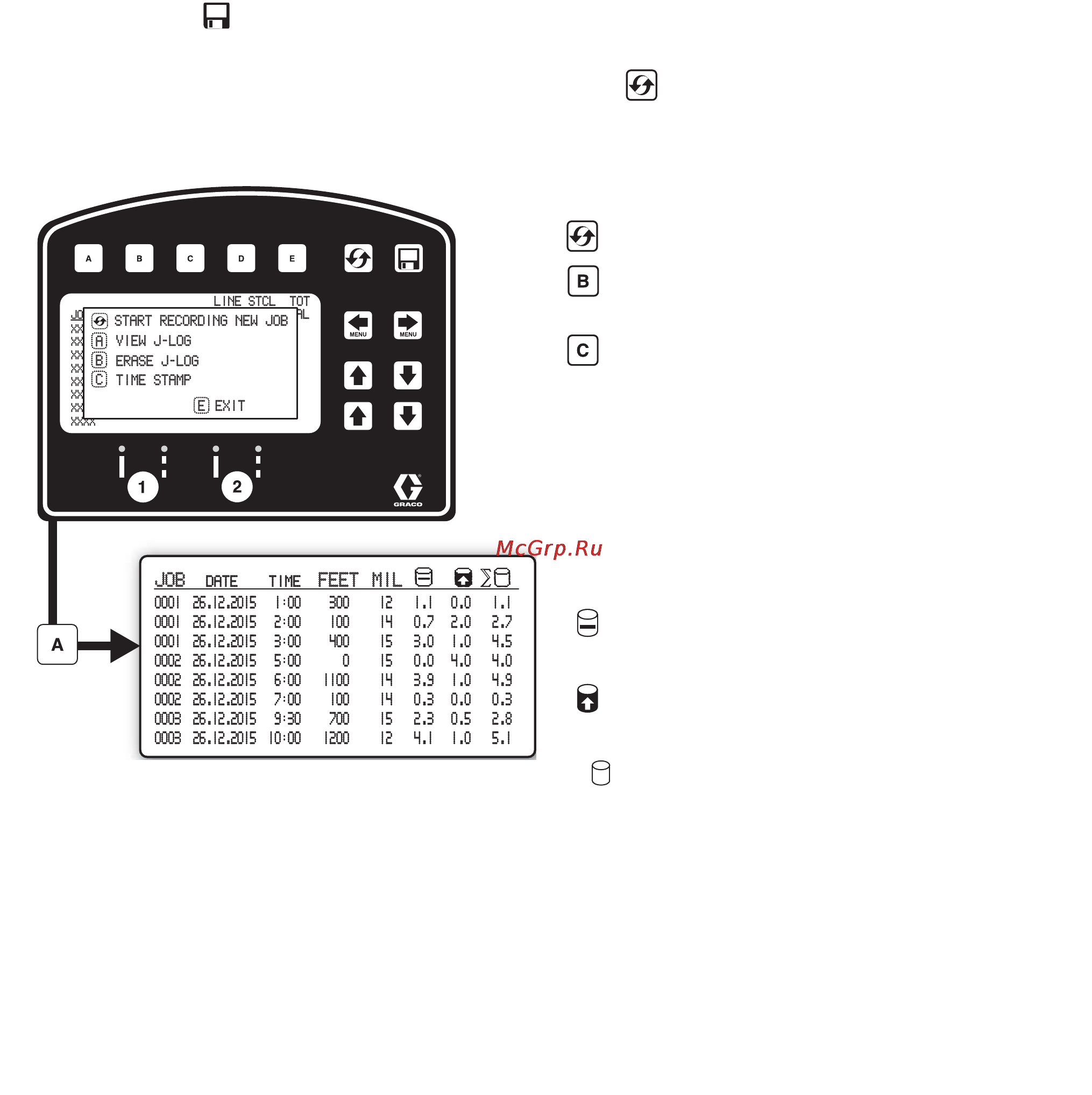

Регистрация данных
Устройство управления LLV оборудовано функцией
регистрации данных, которая позволяет пользователю
вызвать данные по заданию.
1. Нажмите кнопку для открывания всплывающего
окна Регистрация данных.
2. Выберите для запуска записи нового задания,
просмотра журнала регистрации задания (J-Log),
стирания журнала регистрации задания (J-Log),
или установки отметки времени.
3. В главном окне нанесения разметки, если
пользователь сбрасывает данные с помощью кнопки
, автоматически запускается новое задание.
Запустите запись нового задания.
Стирание всего журнала регистрации задания
(J-Log)
Запрашиваемая пользователем отметка времени
для журнала регистрации задания (J-Log).
Количество распыленного материала в галлонах
(литрах) для нанесенной краской линии
Количество распыленного материала в галлонах
(литрах) для нанесенной по трафарету линии
Общее количество распыленного материала
в галлонах (литрах)
Журнал регистрации данных (J-Log) представляет собой
регистратор для постоянных данных, который будет
устанавливать метку времени и показывать данные
с момента предыдущей метки времени. Метка времени
устанавливается для следующих интервалов:
• Всякий раз при включении устройства
• Каждый час времени непрерывной работы
• Когда пользователь вручную устанавливает
метку времени
• Когда ширина линии изменяется и когда
распыляется краска
• Когда запускается новое задание
Когда журнал регистрации задания J-Log заполняется
на 90 %, пользователь получит уведомление.
Если журнал регистрации задания J-Log заполнен
на 100 %, то регистрация данных останавливается
до тех пор, пока пользователь не очистит журнал
регистрации задания J-Log.
ti28063a
LINE STCL TOT
AL
jO
XX
XX
XX
XX
XX
XX
XX
XXXX
START RECORDING NEW JOB
VIEW J-LOG
ERASE J-LOG
TIME STAMP
EXIT
A
B
C
E
0001 26.12.2015 1:00 300 12 1.1 0.0 1.1
0001 26.12.2015 2:00 100 14 0.7 2.0 2.7
0001 26.12.2015 3:00 400 15 3.0 1.0 4.5
0002 26.12.2015 5:00 0 15 0.0 4.0 4.0
0002 26.12.2015 6:00 1100 14 3.9 1.0 4.9
0002 26.12.2015 7:00 100 14 0.3 0.0 0.3
0003 26.12.2015 9:30 700 15 2.3 0.5 2.8
0003 26.12.2015 10:00 1200 12 4.1 1.0 5.1
JOB DATE TIME feet mil
