Graco LineLazer V 200HS [20/62] Регулировка кабеля пистолета
![Graco LineLazer V 200HS [20/62] Регулировка кабеля пистолета](/views2/1193698/page20/bg14.png)
Расположение пистолета
20 3A3704B Эксплуатация

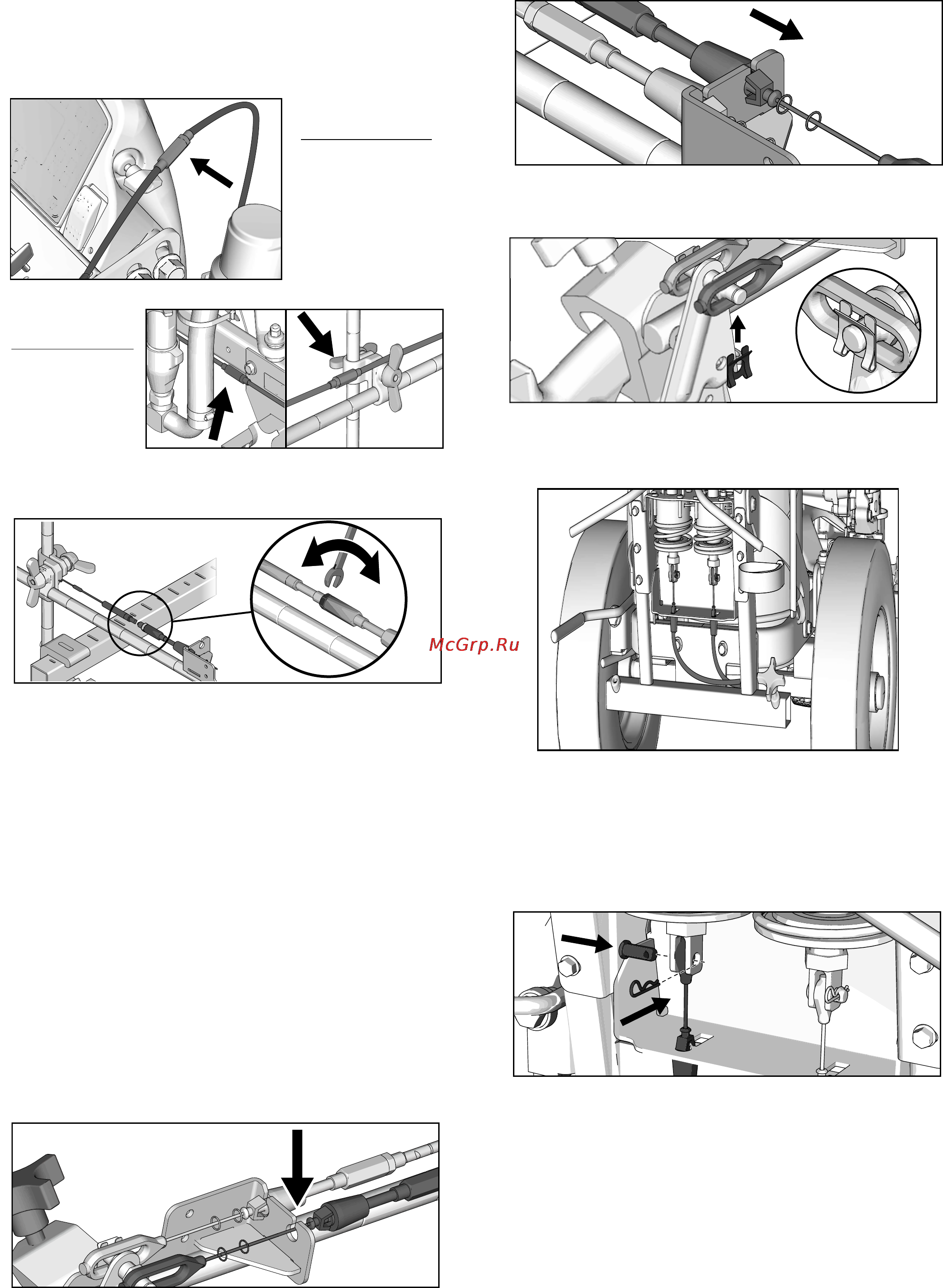

Регулировка кабеля пистолета
Регулировка кабеля пистолета увеличит или уменьшит
зазор между планкой пускового курка и пусковым курком
пистолета. Для регулировки зазора пускового курка
выполните указанные ниже действия.
1. Используйте гаечный ключ для ослабления зажимной
гайки на устройстве регулировки кабеля.
2. Ослабьте или затяните устройство регулировки до
желаемого результата. ПРИМЕЧАНИЕ: Чем больше
число оборотов будет сделано, тем меньше будет
зазор между планкой пускового курка и пусковым
курком пистолета.
3. Используйте гаечный ключ для затяжки зажимной
гайки на устройстве регулировки кабеля.
Добавление кабеля пистолета (серия HP Auto)
Серия HP Auto может быть оснащена двумя
исполнительными механизмами пистолета. Каждый
исполнительный механизм пистолета может работать
содним кабелем.
1. Выберите необходимый конец кабеля с помощью
устройства регулировки.
2. Установите наружный кабель в прорезь кабельного
кронштейна.
3. Вставьте пластиковый держатель кабеля в отверстие
кабельного кронштейна.
4. Установите конец кабеля на штифт планки пускового
курка и установите зажимную скобу.
5. Протяните кабель вокруг устройства и через
отверстия для кабеля за установкой шланга.
6. Протяните концевую петлю кабеля через треугольное
отверстие в кронштейне и вставьте пластиковый
держатель кабеля в кронштейн привода. Установите
конец кабеля на шток исполнительного механизма и
установите штифт.
ti27884a
ti27885a
Серия Standard
Серия HP Auto
(имеет 2
местоположения)
ti27804a
ti27805a
ti27806a
ti27807a
ti27808a
ti27809a
