Расположение пистолета
18 3A3704B Эксплуатация
Монтажные кронштейны
пистолета
Данное устройство имеет переднюю и заднюю опору
консоли пистолета.

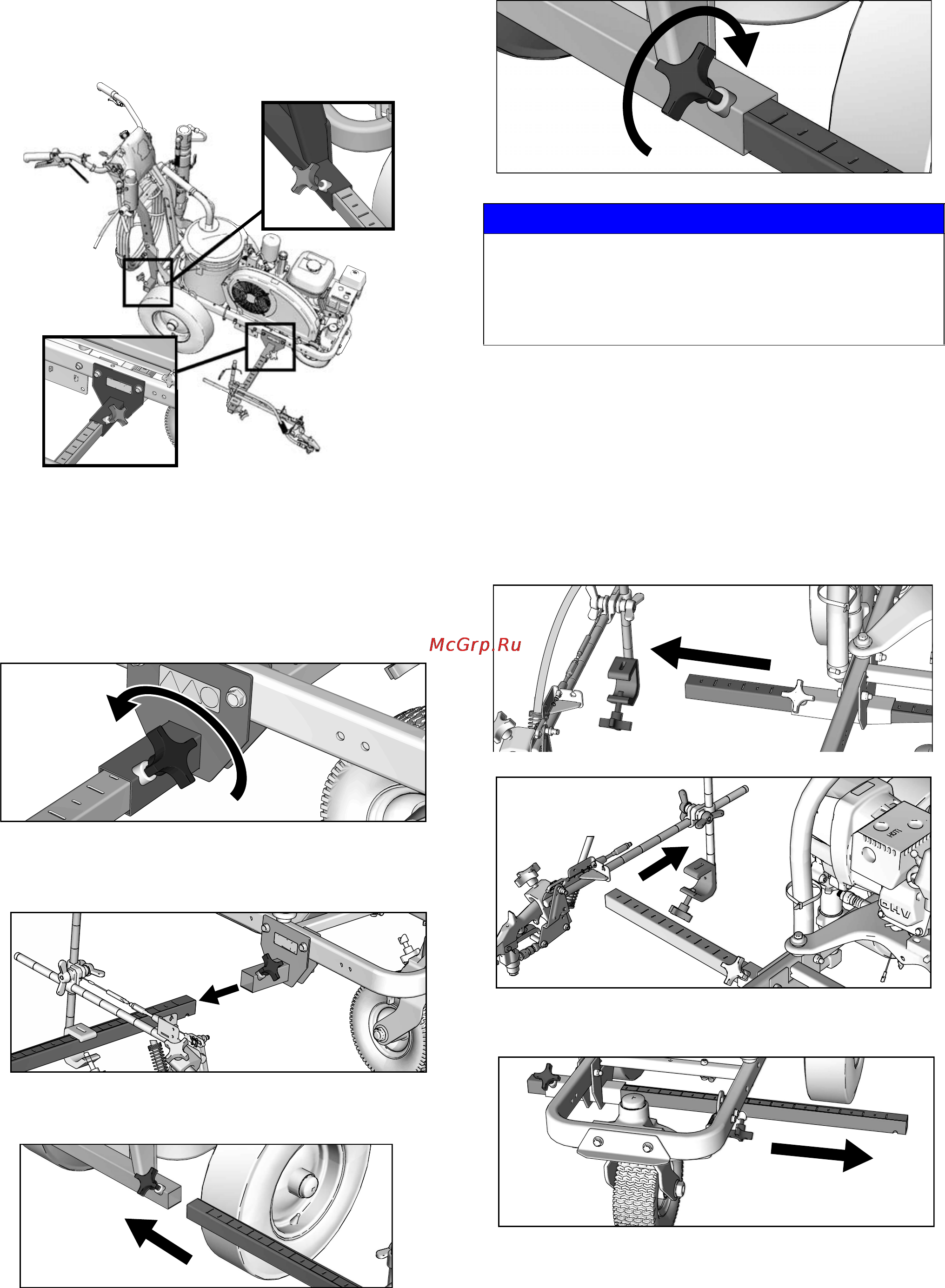

Изменение положения пистолета
(спереди и сзади)
1. Ослабьте затяжку круглой ручки кронштейна
пистолета и выньте пистолет из монтажного
слота кронштейна пистолета.
2. Выдвиньте блок кронштейна пистолета (включая
пистолет и шланги) из монтажного слота кронштейна
пистолета.
3. Вдвиньте блок кронштейна пистолета в желаемый
монтажный слот кронштейна пистолета.
4. Затяните круглую ручку кронштейна пистолета
на монтажном слоте кронштейна пистолета.
Изменение положения пистолета
(влево и вправо)
Извлечение
1. Ослабьте затяжку круглой ручки вертикального
кронштейна пистолета на монтажной планке
кронштейна пистолета и извлеките пистолет.
2. Удлините монтажную планку на противоположной
стороне машины.
ti28020a
ti27796a
ti27795a
ti27797a
ВНИМАНИЕ
Проверьте, что все шланги, кабели и провода
проложены надлежащим образом через скобы,
и что они НЕ трутся о шину колеса. Контакт
с шиной колеса приведет к повреждению
шлангов, кабелей и проводов.
ti27798a
ti27799a
ti27919a
ti27800a
