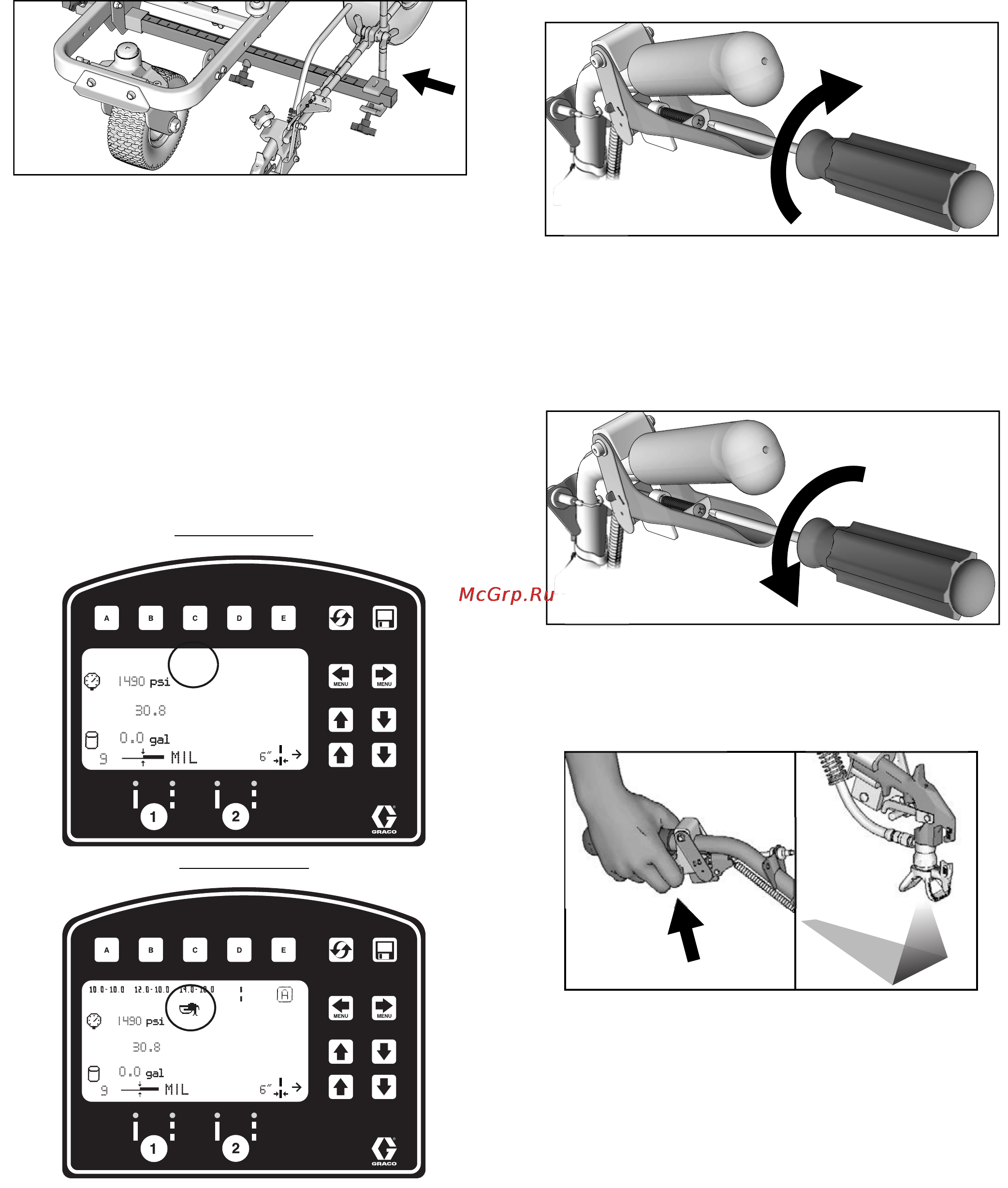

Расположение пистолета
3A3704B Эксплуатация 19
Установка
1. Установите вертикальный кронштейн пистолета
на планку пистолета.
ПРИМЕЧАНИЕ: Проверьте надежность закрепления
всех шлангов, кабелей и проводов на кронштейне.
Регулировка датчика пускового
курка
1. Запустите двигатель разметочного устройства.
Нажмите на курок. Символ распыления должен
появиться одновременно с началом распыления
жидкости.
Отсутствие распыления жидкости
2. Если символ распыления появляется до начала
распыления жидкости, поверните винт в рукоятке
по часовой стрелке.
Отсутствие символа распыления
3. Если распыление жидкости начинается до появления
символа распыления, поверните винт в рукоятке
против часовой стрелки.
4. Продолжайте регулировать винт в рукоятке до тех
пор, пока появление символа распыления и начало
распыления жидкости не будут синхронизированы.
ti27801a
30.8
0.0
9
1490
mph
0
6
É
mph
0
6
É
ti27940a
30.8
0.0
9
1490
Серия Standard
Серия HP Auto
ti27802a
ti27803a
ti27883a
