Устройство LineLazer V, дисплей LiveLook
46 3A3704B Эксплуатация

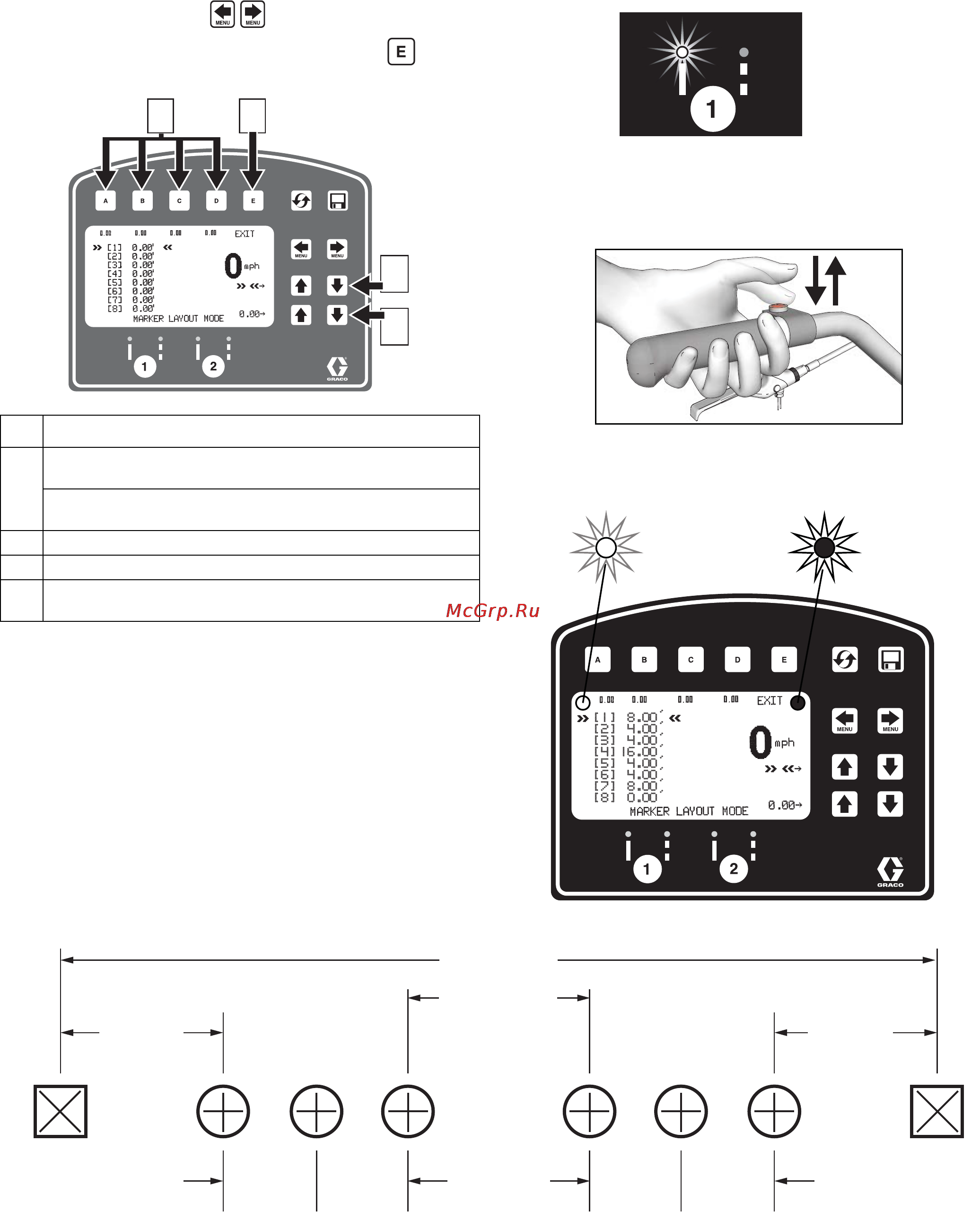

Режим схемы нанесения разметки
В режиме схемы нанесения разметки можно осуществить
распыление точки или серии точек, чтобы отметить
рабочую область.
1. Используйте кнопку для выбора меню
Настройка/Информация. Нажмите кнопку ,
чтобы открыть режим схемы нанесения разметки.
2. Используйте клавиши со стрелками, чтобы задать
образец нанесения разметки.
3. Пример нанесения разметки показывает стандартную
разметку участка светоотражающие линиями.
Установите восемь последовательных измерений
для расстояния между элементами разметки. Если вы
оставляете значение нуля для какого-то измерения, то в
режиме схемы нанесения разметки установка перейдет
к следующему измерению, не прерывая работу.
Другие виды использования режима схемы нанесения
разметки:
• Нанесение разметки с множественными пробелами
для стояночных мест для инвалидов
• Нанесение разметки с двойными полосами для
стояночных мест
4. Установите переключатель пистолета в положение
нанесения прерывистой линии или сплошной линии.
5. Нажмите и отпустите регулятор пускового курка
пистолета для начала нанесения точек. Нажмите
и отпустите регулятор пускового курка пистолета
для остановки.
До и после работы в режиме схемы нанесения разметки на
экране мигает индикатор, если регулятор пускового курка
пистолета нажат и режим подачи сигнала активирован.
Поз. Описание
1
Выбор данных категории Favorite (Избранное),
нажмите и удерживайте не более одной секунды.
Сохранение данных категории Favorite (Избранное),
нажмите и удерживайте в течение более трех секунд.
2 Выйти и вернуться в меню информации.
3 Выбрать значение, которое необходимо изменить.
4 Отрегулировать значения расстояния между
элементами разметки.
1
2
3
4
ti27860a
1
ti27918a
ti27912a
ti27862a
[1] 8.00´
[2] 4.00´
[3] 4.00´
[4] 16.00´
[5] 4.00´
[6] 4.00´
[7] 8.00´
[8] 0.00´
8.00 ft. 8.00 ft.
4.00 ft.
4.00 ft.
16.00 ft.
48.00 ft.
4.00 ft.4.00 ft.
ti23812a
48,00 футов*
16,00 футов*
8,00
футов*
8,00
футов*
4,00
футов*
4,00
футов*
4,00
футов*
4,00
футов*
