Graco LineLazer V 200HS [39/62] Режим схемы
![Graco LineLazer V 200HS [39/62] Режим схемы](/views2/1193698/page39/bg27.png)
Устройство LineLazer V, дисплей LiveLook
3A3704B Эксплуатация 39

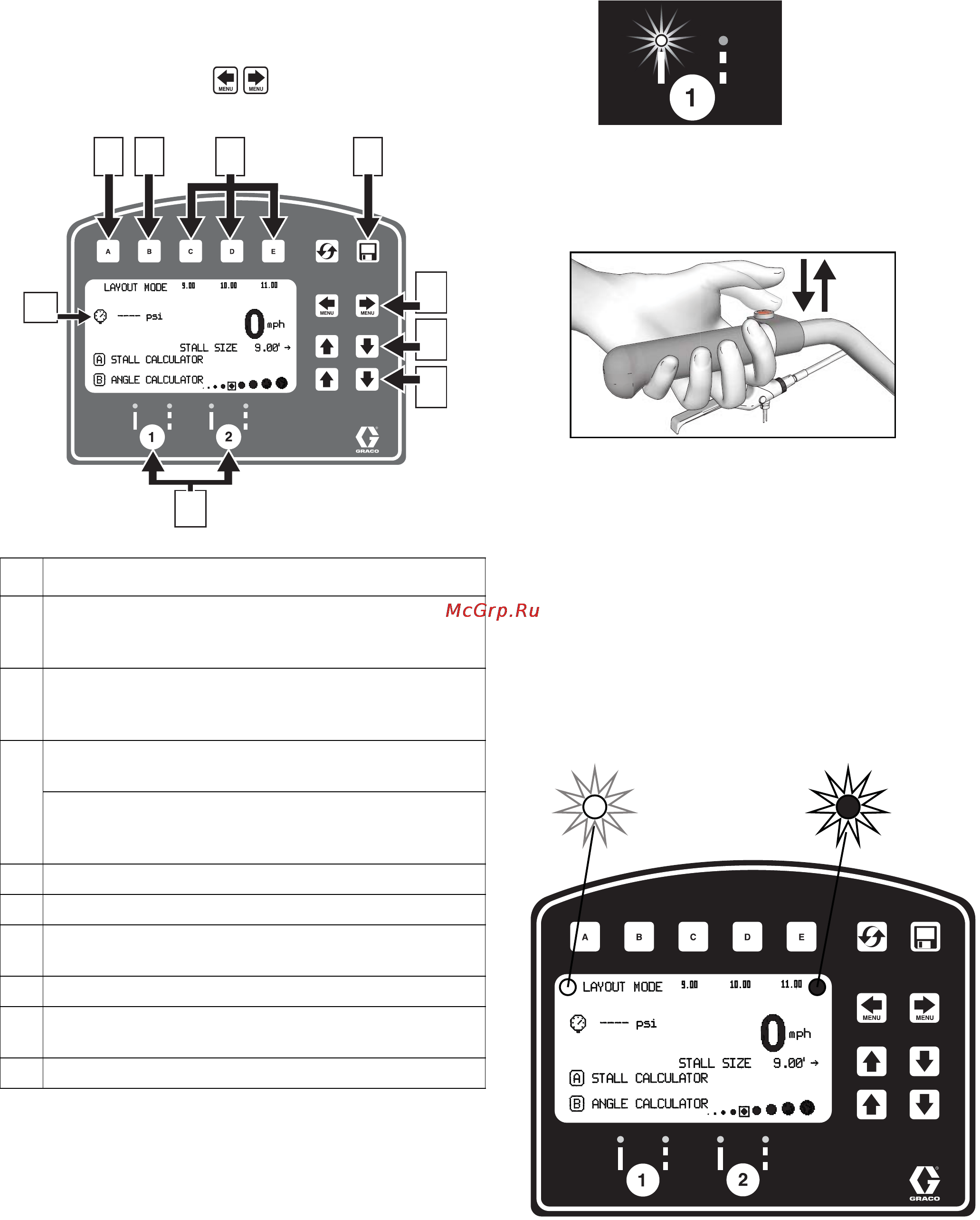

Режим схемы
В режиме схемы можно вычислять и отмечать
стояночные места установки.
1. Используйте кнопку для выбора
режима схемы.
2. Используйте кнопки активирования пистолета
для выбора пистолетов.
3. Нажмите и отпустите регулятор пускового курка
пистолета и переместите установку для нанесения
разметки вперед.
4. Согласно стандартным значениям установка
для нанесения разметки отмечает стояночное
место точкой каждые 2,7 м (9,0 футов). Размер
стояночного места можно отрегулировать.
5. Нажмите и отпустите регулятор пускового курка
пистолета, чтобы остановить нанесение точек.
Индикатор на экране попеременно мигает, когда
регулятор пускового курка пистолета нажат и режим
подачи сигнала активирован.
Поз. Описание
1 С помощью этих кнопок можно открыть меню
калькулятора стояночного места.
Смотрите Калькулятор стояночного места, стр. 40.
2 С помощью этих кнопок можно открыть меню
калькулятора угла.
Смотрите Калькулятор угла, стр. 41.
3
Выбор данных категории Favorite (Избранное),
нажмите и удерживайте не более одной секунды.
Сохранение данных категории Favorite (Избранное),
нажмите и удерживайте в течение более трех
секунд.
4 Регистрация данных по заданию, стр. 47.
5 Прокручивание между окнами меню.
6 Регулирование размера стояночного места
/расстояния между точками.
7 Регулирование размера точки.
8 Кнопки активирования пистолета с автоматическим
управлением.
9 Давление.
1
9
2 34
5
6
7
8
ti27916a
ti27918a
ti27912a
ti27849a
